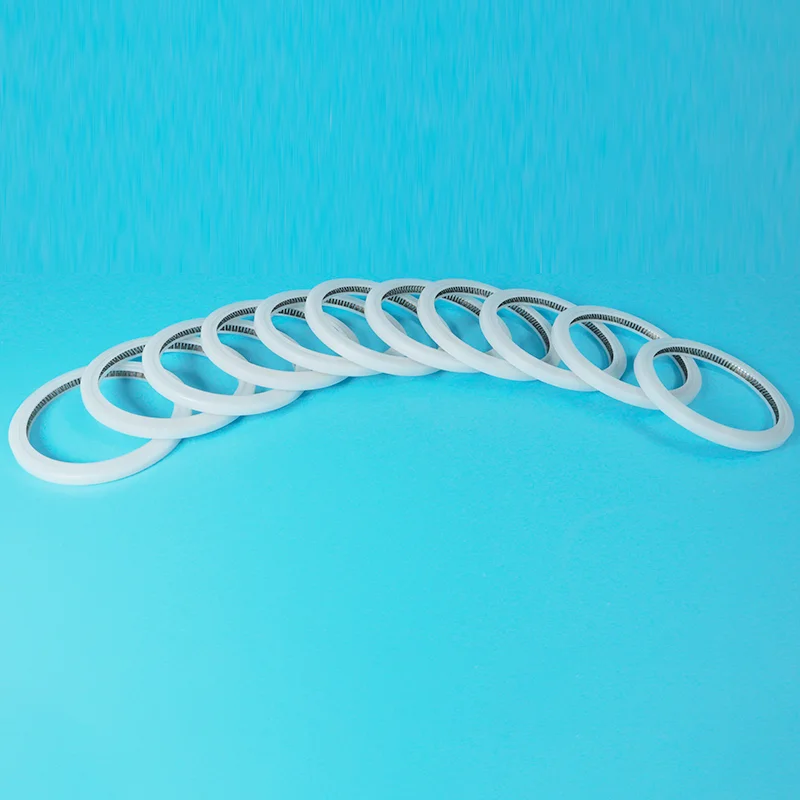

A Joint alimenté par ressort de type Vest conçu pour maintenir des performances d'étanchéité fiables lorsque les joints en élastomère conventionnels sont confrontés à la pression, à la température, à l'exposition aux produits chimiques, au fonctionnement à basse vitesse ou à de longues périodes d'inactivité. Son profil d'étanchéité en forme de V fonctionne avec un électrificateur à ressort interne pour maintenir le contact contre la surface de contact. Cette conception peut fournir des performances d’étanchéité stables dans une large gamme de conditions d’exploitation industrielles.
Cet article explique le fonctionnement des joints à ressort de type V, pourquoi l'activation du ressort est importante, comment le choix du matériau et du ressort affecte la durée de vie, où ces joints sont couramment utilisés et comment éviter les problèmes courants d'installation et de fonctionnement. Il fournit également un tableau de comparaison pratique et une liste de contrôle de dépannage pour les ingénieurs, les équipes de maintenance, les fabricants d'équipements et les acheteurs industriels.
Un joint à ressort de type V est un composant d'étanchéité de précision qui combine un profil d'étanchéité en forme de V avec un élément à ressort. Le joint est généralement fabriqué à partir d'un polymère haute performance tel que le PTFE ou un composé de PTFE modifié, tandis que le ressort assure une charge radiale ou axiale continue contre la surface d'étanchéité.
Contrairement à un joint en élastomère conventionnel qui repose en grande partie sur sa propre élasticité pour maintenir le contact d'étanchéité, un joint à ressort utilise un mécanisme d'activation indépendant. Cela rend cette conception particulièrement utile lorsque le matériau d'étanchéité a une élasticité limitée ou lorsque l'équipement fonctionne dans des conditions thermiques, chimiques ou mécaniques exigeantes.
Le profil en forme de V peut également être conçu pour contrôler la pression de contact et s'adapter à des géométries d'installation spécifiques. Selon l'application, le joint peut être conçu pour une étanchéité statique, un mouvement alternatif, un mouvement rotatif ou des conditions de pression spécialisées.
Le ressort est l’un des éléments fonctionnels les plus importants du système d’étanchéité. Lorsque le joint est installé, le ressort génère une force de contact initiale entre la lèvre d'étanchéité et la surface de contact. Cette force permet de combler les petits espaces et de maintenir le contact avant que la pression du système ne soit complètement établie.
Lorsque la pression interne du système augmente, la pression peut agir sur le profil du joint et améliorer la force de contact dans la zone d’étanchéité. Cette combinaison de la force du ressort et de la pression du système permet au joint de maintenir une interface d’étanchéité stable dans des conditions de fonctionnement changeantes.
La configuration du ressort doit être sélectionnée en fonction de l'application. Différentes conceptions de ressorts peuvent fournir différentes caractéristiques de charge, comportement de friction et résistance aux environnements chimiques ou thermiques.
La géométrie d'un joint à ressort de type V influence directement la façon dont la force d'étanchéité est répartie. Un profil bien conçu peut créer un contact contrôlé le long de la surface d’étanchéité sans générer de friction inutile.
Cet équilibre est particulièrement important dans les applications dynamiques. Une pression de contact excessive peut augmenter la friction et la génération de chaleur, tandis qu'une pression de contact insuffisante peut entraîner des fuites. La structure en forme de V constitue une base utile pour adapter le profil d'étanchéité aux exigences de fonctionnement de l'équipement.
| Caractéristique de conception | Rôle fonctionnel | Avantage potentiel |
|---|---|---|
| Profil en V | Contrôle le contact d'étanchéité | Force d'étanchéité équilibrée |
| Énergisant de printemps | Maintient la pression de contact | Étanchéité améliorée à basse pression |
| Veste en polymère | Sépare le support du matériel | Résistance aux produits chimiques et à la température |
Les joints à ressort sont souvent sélectionnés lorsqu'un joint en élastomère conventionnel ne peut pas fournir la combinaison requise de résistance chimique, de capacité de température, de faible frottement et de stabilité dimensionnelle.
Les matériaux à base de PTFE peuvent offrir une excellente résistance à de nombreux produits chimiques et fluides de traitement agressifs.
Les composés polymères spécialisés peuvent prendre en charge des applications impliquant des températures élevées ou changeant rapidement.
Des composés PTFE correctement sélectionnés peuvent réduire la friction et l'usure dans les systèmes d'étanchéité dynamiques.
Le ressort compense certaines modifications du contact d'étanchéité au fur et à mesure du fonctionnement du joint dans le temps.
Ces avantages ne signifient pas que chaque joint alimenté par ressort convient à chaque environnement. La sélection correcte des matériaux, la conception des rainures, la finition de surface, la pression nominale, la plage de température et l'installation sont tout aussi importantes.
La sélection des matériaux doit commencer par les conditions de fonctionnement réelles plutôt que par la seule forme du joint. La gaine en polymère doit résister au fluide de traitement, à la température, à la pression, à la friction et aux mouvements attendus.
| Matériel | Force typique | Considérations communes |
|---|---|---|
| PTFE vierge | Excellente résistance chimique et faible frottement | Peut nécessiter un renforcement pour des conditions d'usure exigeantes |
| PTFE chargé de carbone | Amélioration de l’usure et de la stabilité dimensionnelle | La compatibilité des composés doit être soigneusement vérifiée |
| PTFE chargé de verre | Caractéristiques de compression et d'usure améliorées | Peut augmenter l'usure des surfaces de contact dans certains systèmes dynamiques |
| Composés à base de PEEK | Hautes performances mécaniques et thermiques | Coût des matériaux plus élevé et traitement spécifique à l'application |
Le matériau du ressort compte également. L'acier inoxydable, les alliages résistants à la corrosion et d'autres matériaux spécialisés pour ressorts peuvent être envisagés en fonction de l'environnement chimique, de la température et de la résistance à la fatigue requise.
La sélection d'un joint uniquement en fonction de sa taille nominale est l'une des causes les plus courantes de mauvaises performances d'étanchéité. Les ingénieurs doivent évaluer l’environnement d’exploitation complet.
La combinaison des performances du polymère et de l'excitation du ressort permet aux joints à ressort de type V de servir une large gamme d'applications industrielles.
Dans les applications très exigeantes, le joint doit être validé dans des conditions de fonctionnement représentatives plutôt que sélectionné uniquement à partir d'une description de catalogue.
Un joint torique en élastomère conventionnel peut constituer une solution économique et très efficace pour de nombreuses applications. Cependant, les conceptions alimentées par ressort deviennent attrayantes lorsque les conditions de fonctionnement dépassent les capacités pratiques des joints en élastomère standard.
| Facteur | Joint élastomère conventionnel | Joint alimenté par ressort de type V |
|---|---|---|
| Élasticité | S'appuie fortement sur les propriétés des élastomères | Le printemps fournit une énergie supplémentaire |
| Résistance chimique | Dépend fortement du type d'élastomère | Peut être excellent avec des composés PTFE appropriés |
| Friction | Varie selon le matériau et la lubrification | Peut être faible avec des composés polymères appropriés |
| Capacité de température | Dépend du matériau | Des options de polymères haute température sont disponibles |
| Flexibilité de conception | Les profils standards sont largement disponibles | Les profils, les matériaux et les ressorts peuvent être spécifiques à l'application |
Même un joint à ressort de type V de haute qualité peut tomber en panne prématurément si le processus d'installation endommage la lèvre d'étanchéité ou soumet le joint à une contrainte mécanique inappropriée.
Pour les équipements dynamiques, l’état de la surface de l’arbre ou de l’alésage est particulièrement important. Les rayures, la rugosité excessive, les marques d'usinage pointues ou la contamination peuvent créer des chemins de fuite et accélérer l'usure des joints.
| Problème | Cause possible | Vérification recommandée |
|---|---|---|
| Fuite | Mauvaises dimensions, lèvre endommagée, alimentation insuffisante | Vérifier la rainure, le profil du joint, le ressort et l'assemblage |
| Frottement élevé | Force de contact excessive, mauvaise lubrification, matériau inadapté | Vérifier la charge du ressort, le matériau, la vitesse et l'état de surface |
| Usure rapide | Surface de contact rugueuse ou support abrasif | Inspecter l’état de la surface et la compatibilité des matériaux |
| Dommages causés par l'extrusion | Jeu ou pression excessif | Examiner la pression, l'écart, la conception de secours et le matériau du joint |
| Déformation du joint | Installation incorrecte ou exposition à la température | Inspecter la procédure d’assemblage et les conditions thermiques |
Choisir un fournisseur ne se limite pas à comparer les prix unitaires. Un partenaire d'étanchéité fiable doit être capable de comprendre l'application, de recommander les matériaux appropriés, de maintenir la cohérence dimensionnelle et de fournir une assistance technique en cas de problème.
Ningbo Taifno PTFE Produits en plastique Co., Ltd.se concentre sur les produits d'étanchéité et en plastique à base de PTFE et peut fournir des solutions orientées application aux clients nécessitant des composants d'étanchéité personnalisés. Pour les acheteurs industriels, travailler directement avec un fabricant peut simplifier la communication sur les matériaux, les dimensions, les profils et les exigences de production.
Quelle est la fonction principale d'un joint à ressort de type V ?
Sa fonction principale est de maintenir une interface d'étanchéité contrôlée entre deux surfaces de contact. La gaine en polymère fournit une barrière d'étanchéité tandis que le ressort fournit une force d'activation continue.
Les joints à ressort de type V sont-ils adaptés aux applications dynamiques ?
Oui. En fonction du profil, du matériau, de la configuration du ressort, de la vitesse, de la pression et de l'état de la surface, ils peuvent être conçus pour des applications alternatives ou rotatives.
Pourquoi le PTFE est-il couramment utilisé pour les joints à ressort ?
Le PTFE offre un faible frottement et une forte résistance à de nombreux produits chimiques. Différents composés PTFE peuvent également être conçus pour améliorer la résistance à l'usure, la rigidité et la stabilité dimensionnelle.
Un joint à ressort de type V peut-il être personnalisé ?
Oui. La personnalisation peut inclure les dimensions, le profil d'étanchéité, le composé polymère, le matériau du ressort, la configuration du ressort et d'autres exigences spécifiques à l'application.
Quelles informations dois-je fournir lors d’une demande de devis de sceau ?
Fournir les dimensions du joint, les dimensions des rainures si disponibles, la pression de fonctionnement, la température, le type et la vitesse de mouvement, le produit d'étanchéité, le matériau de l'arbre ou de l'alésage, l'état de surface et les conditions de service attendues. Les dessins ou les échantillons de joints existants peuvent également rendre le processus de sélection plus précis.
Quelle est la raison la plus courante d’une défaillance prématurée des joints ?
Une défaillance prématurée peut résulter d'un dimensionnement incorrect, de matériaux incompatibles, d'un jeu excessif, d'un mauvais état de surface, d'une installation inappropriée, d'une charge de ressort inappropriée ou de conditions de fonctionnement dépassant la plage de conception.
Un joint à ressort de type V peut être une solution très efficace lorsqu'une application nécessite une force d'étanchéité contrôlée, un faible frottement, une résistance chimique, une résistance à la température et des performances fiables dans des conditions de fonctionnement changeantes. Son profil d'étanchéité en forme de V et son électrificateur à ressort fonctionnent ensemble pour maintenir le contact tout en s'adaptant aux limitations des matériaux d'étanchéité moins élastiques.
Cependant, le joint lui-même ne constitue qu’une partie du système d’étanchéité complet. La sélection correcte des matériaux, la configuration des ressorts, la géométrie des rainures, la pression, la température, l'état de surface, le jeu, l'installation et la vitesse de fonctionnement influencent tous les performances finales.
Pour les fabricants d'équipements, les équipes de maintenance, les distributeurs et les acheteurs industriels, la sélection du bon joint à ressort de type V doit donc commencer par les exigences de l'application plutôt que de simplement choisir une taille standard. Un fabricant techniquement expérimenté peut vous aider à transformer ces paramètres de fonctionnement en une solution d’étanchéité pratique.
Ningbo Taifno PTFE Produits en plastique Co., Ltd.peut aider les clients à la recherche de solutions d'étanchéité en PTFE, de dimensions personnalisées et d'exigences spécifiques à l'application. Partagez votre dessin, vos dimensions, votre pression de fonctionnement, votre température, votre fluide et vos conditions de mouvement avec notre équipe pour discuter d'une solution adaptée.
Contactez-nousaujourd'hui pour discuter de vos exigences en matière de joints excités à ressort de type V.
