Pièces en PTFE usinées sur mesure

Avec plus de 20 ans d'expérience dans l'industrie, Taifno possède des capacités complètes en matière de R&D, de personnalisation et de production, offrant une large gamme de pièces en PTFE usinées sur mesure. Nous utilisons l'usinage de précision ou le moulage par compression pour répondre à vos spécifications exactes, nous adaptant à n'importe quelle forme, taille ou qualité, et nous occupons de tout, du développement de prototypes à la production de masse.

envoyer une demande

Description du produit

Taifno est un fabricant spécialisé proposant des pièces en PTFE usinées sur mesure. Notre équipe d'experts produit des composants basés sur vos dessins CAO, fichiers PDF ou même des croquis dessinés à la main. Nous travaillons avec une large gamme de matériaux, notamment du PTFE vierge et diverses qualités chargées (telles que la fibre de verre, la fibre de carbone, le bisulfure de molybdène, le bronze, le PEEK, etc.), chacun étant conçu pour répondre à des exigences de performances spécifiques.

Demandez un devis aujourd'hui ; nous vous répondrons dans les 24 heures pour discuter des solutions et des prix et fournir des échantillons gratuits.

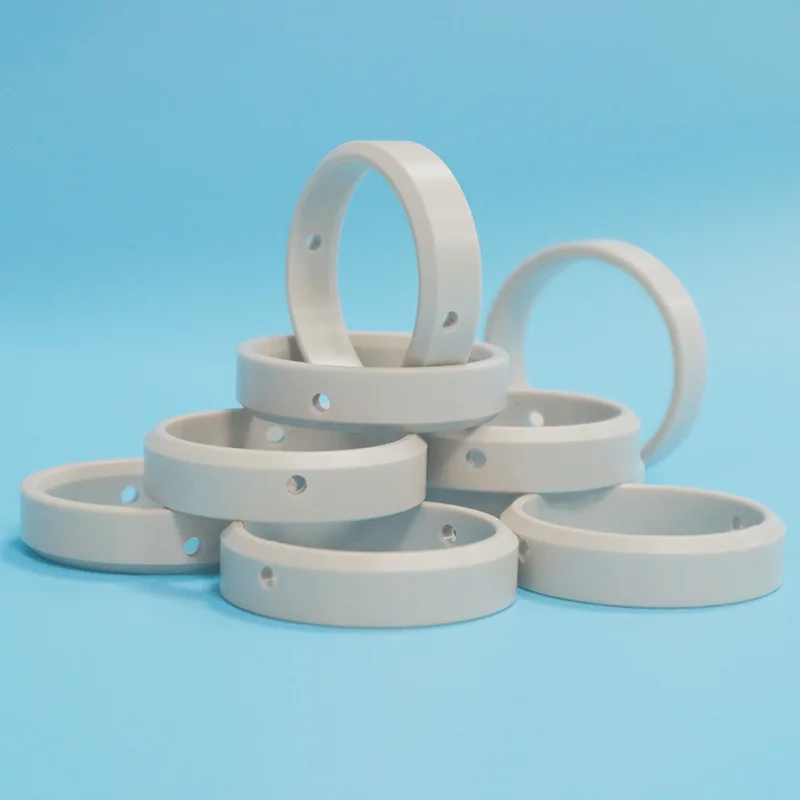

Custom Machined PTFE Parts

Que sont les pièces en PTFE usinées sur mesure ?

Les pièces personnalisées en PTFE sont des composants usinés ou moulés avec précision, fabriqués à partir de résine PTFE selon vos spécifications exactes, et non une norme standard. Vous en avez besoin lorsque les tailles standard ne conviennent pas, que votre bride n'est pas standard ou que votre application exige une forme, une tolérance ou une qualité de matériau spécifique.

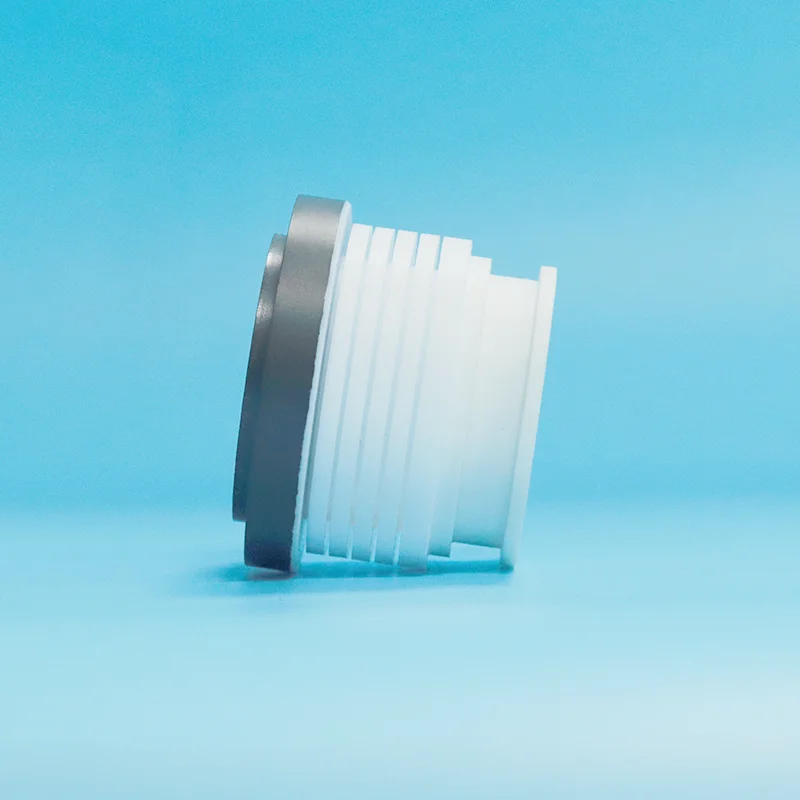

Exemples : Joints personnalisés, sièges de soupape, segments de piston, coussinets de roulement, soufflets, isolateurs, toute forme que vous pouvez dessiner, nous pouvons la fabriquer à partir de PTFE.

Principales caractéristiques du matériau :

Inertie chimique : Résiste à presque tous les produits chimiques, acides, alcalis, solvants, hydrocarbures

Plage de température : Service continu de -180°C à +200°C (courte durée jusqu'à +300°C)

Frottement le plus faible : coefficient aussi bas que 0,04, le plus bas de tous les matériaux solides

Surface antiadhésive : empêche l'adhérence et l'accumulation des supports, nettoyage facile

Isolation électrique : Excellentes propriétés diélectriques

Conformité FDA : disponible en qualité alimentaire et biocompatible

Processus de fabrication

Les pièces personnalisées en PTFE peuvent être fabriquées selon deux processus principaux :

Processus	Idéal pour	Principales fonctionnalités
Usinage CNC	Géométries complexes, tolérances serrées, prototypes, petits et moyens lots	Atteint ±0,02 mm, capacité 5 axes, contours complexes
Moulage par compression	Pièces de grand diamètre, production en grande série, formes simples	Pièces jusqu'à 3300 mm de diamètre, haute densité, sans vides

Pourquoi choisir des pièces en PTFE personnalisées

Le problème : les pièces standard ne conviennent pas

Problème	Pourquoi cela arrive	Le coût réel
Cela ne correspond pas	Les tailles standards correspondent rarement à votre équipement	Fuites, panne prématurée, retouche : 3 à 5 fois le coût d'une pièce personnalisée
Mauvaise qualité du matériau	Une seule note pour tout – non optimisée pour vos médias	Durée de vie courte, remplacements fréquents – coût 5 à 10 fois supérieur sur 3 ans
Mauvaises performances	Conception générique — non conçue pour votre application	Temps d'arrêt de production, risques pour la sécurité – dépasse facilement le coût des pièces personnalisées
Coût supplémentaire	Modifiez les pièces standard ou reconcevez votre système	Temps d'ingénierie, retards de fabrication – 500 $ et plus par modification

Comparaison : PTFE personnalisé, standard et modifié

Comparaison des coûts et des performances

Fonctionnalité	PTFE standard	Norme modifiée	PTFE personnalisé
Ajuster	Compromis – peut ne pas convenir	S'adapte après modification	Parfait – construit selon vos spécifications
Installation	Peut nécessiter une refonte	À forte intensité de main d'œuvre	Simple – ajustement direct
Durée de vie	Court – non optimisé	Modéré – amélioration limitée	Long — conçu pour votre application
Coût total (3 ans)	Élevé : remplacements fréquents + temps d'arrêt + retouches	Élevé — modifications + remplacements + temps d'arrêt	Le plus bas : une partie, aucun problème
Délai de mise en œuvre	Immédiat	3-5 jours + travail	prototype 5-7 jours

Aperçu clé : Une pièce standard en PTFE peut coûter 50 $. Une pièce en PTFE personnalisée peut coûter 200 $. Mais si la pièce standard tombe en panne tous les 3 mois et que la pièce personnalisée dure 3 ans, la pièce personnalisée vous permet d'économiser de l'argent la première année.

Ajouter des temps d'arrêt, de la main d'œuvre et des retouches ? La personnalisation gagne à chaque fois.

Applications

Industries primaires

Industrie	Application	Qualité recommandée
Traitement chimique	Sièges de vannes, pièces de pompes, revêtements de réacteurs, raccords de tuyauterie	Rempli de verre ou modifié TFM™
Aérospatial	Joints, roulements, isolation des fils – léger, large plage de température	PTFE vierge, FEP, PEEK
Semi-conducteur	Supports de plaquettes, manipulation de produits chimiques, pièces ultra-pures — haute pureté, salle blanche	PTFE vierge de haute pureté, PFA
Médical et pharmaceutique	Instruments chirurgicaux, lignes de fabrication de médicaments – biocompatibles, conformes à la FDA	PTFE vierge, qualités FDA/USP
Pétrole et gaz	Composants de vannes, équipements de tête de puits, joints de pipeline	PTFE chargé de verre ou de carbone
Nourriture et boissons	Pièces de convoyeur, joints conformes FDA, équipements de remplissage	PTFE vierge (conforme à la FDA)
Machines industrielles	Douilles, roulements, pièces d'usure, bagues de guidage	PTFE chargé de carbone ou de bronze

Pièces personnalisées typiques

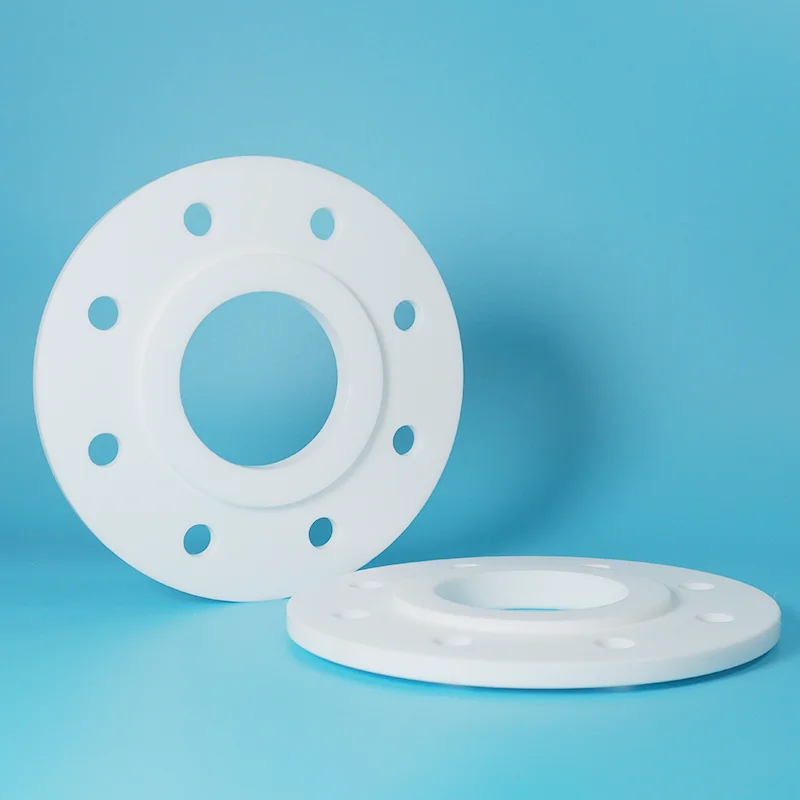

Joints et joints d'étanchéité : n'importe quelle forme, n'importe quelle taille, géométries personnalisées

Bagues et roulements : roulements à manchon, rondelles de butée, bagues à bride

Composants de vanne : sièges de vanne, bouchons, billes, diaphragmes

Isolateurs électriques : entretoises, entretoises, corps de connecteur

Segments de piston : segments de compresseur, anneaux de guidage, bandes d'usure

Matériel de laboratoire : béchers, tubes à essai, entonnoirs, creusets, dimensions personnalisées

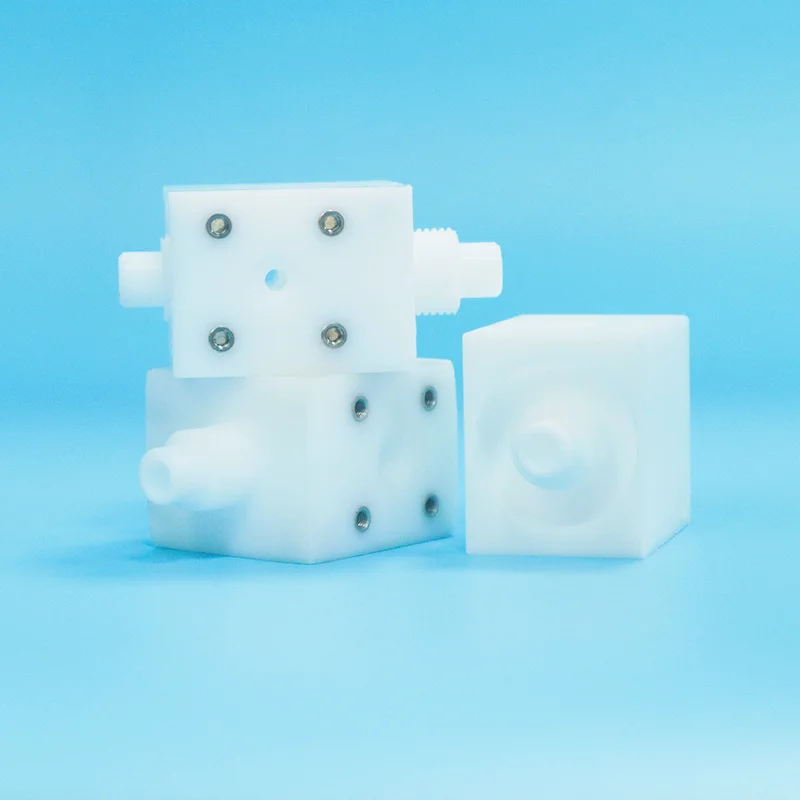

Composants complexes : pièces multi-fonctionnalités, n'importe quelle forme que vous pouvez dessiner

Options de qualité des matériaux

Grade	Idéal pour	Avantage clé	Limite chimique	Coût
PTFE vierge	Produits chimiques propres, FDA, faible friction, service général	Résistance chimique universelle, friction la plus faible, conforme à la FDA	Souple – résistance à l’usure inférieure	$
PTFE chargé de verre	Médias abrasifs, charges élevées, boues	Durée de vie 3 à 5 fois plus longue avec les abrasifs, résistance	Pas pour HF ou alcali fort	$$
PTFE chargé de carbone	Haute vitesse, dissipation thermique, fonctionnement à sec	Conductivité thermique, faible friction, antistatique	Pas pour les oxydants forts	$$
PTFE rempli de MoS₂	Médias collants, faible couple, pouvoir lubrifiant	Lubrification améliorée, réduit davantage la friction	Pas pour les acides oxydants	$$
PTFE chargé de bronze	Pression extrême, charge importante, usure importante	Résistance maximale et résistance à l'usure	Pas pour les acides ou l'eau salée	$$$
COUP D'OEIL	Température extrême, charge élevée, rayonnement	Résistance maximale, résistance à l'usure — jusqu'à +250°C	Coût très élevé, compatibilité chimique limitée	$$$$

Guide de sélection rapide

Si votre service est...	Choisir...
Produits chimiques propres, FDA, basse pression	PTFE vierge
Médias abrasifs, boues, usure élevée	PTFE chargé de verre
Haute vitesse, dissipation thermique, antistatique	PTFE chargé de carbone
Médias collants, faible couple, pouvoir lubrifiant amélioré	PTFE rempli de MoS₂
Pression extrême, charge importante, usure importante	PTFE chargé de bronze
Température extrême, rayonnement, haute précision	COUP D'OEIL
Pas sûr? Envoyez-nous votre média, température, pression	Nous recommandons

Applications du monde réel

Étude de cas 1 : Siège de valve personnalisé – durée de vie 6 fois plus longue

Défi : Une usine chimique avait une taille de robinet à tournant sphérique non standard. Les sièges de soupapes en PTFE standard ne s'adaptaient pas. L'usine a modifié les sièges standard sur site, ce qui prend du temps, coûte cher et compromet les performances d'étanchéité. Des fuites se produisaient tous les 3-4 mois.

Solution : Sièges de soupape en PTFE usinés sur mesure aux dimensions exactes de la soupape. Qualité chargée de verre pour la résistance à l'usure dans les milieux abrasifs.

Résultat : Ajustement parfait. Aucune modification nécessaire. Les sièges ont duré plus de 2 ans, 6 fois plus longtemps que les sièges standard modifiés. Élimination de 8 000 $/an en coûts de modification et temps d’arrêt.

Étude de cas 2 : Composant complexe en PTFE — Tolérances strictes obtenues

Défi : Un fabricant d'équipements semi-conducteurs avait besoin d'un composant PTFE complexe avec une tolérance de ± 0,02 mm, de multiples fonctionnalités et une ultra haute pureté pour une utilisation en salle blanche. Le PTFE standard ne peut pas répondre à la précision dimensionnelle.

Solution : Usinage CNC de précision avec une installation à température contrôlée (68-72°F) pour maintenir la stabilité dimensionnelle. Recuit de détente appliqué pour empêcher l’écoulement à froid. PTFE vierge de haute pureté avec traçabilité complète.

Résultat : Géométrie complexe obtenue dans les limites de tolérance. Zéro contamination lors de la validation en salle blanche. Plusieurs commandes répétées passées.

Étude de cas 3 : Joint personnalisé de grand diamètre — Pas de joint, pas de fuite

Défi : Une usine chimique avait besoin d'un joint en PTFE pour une bride vitrée de 2 000 mm de diamètre. Joints standard non disponibles dans cette taille. Les joints découpés sur mesure en tôle étaient trop chers et présentaient des coutures fragiles.

Solution : Joint en PTFE personnalisé moulé par compression d'un diamètre exact de 2 000 mm, épaisseur optimisée pour la protection des brides doublées de verre.

Résultat : Construction moulée d'une seule pièce – sans coutures. Ajustement parfait. Aucun dommage à la bride vitrée. Le joint a fonctionné sans fuite pendant 18 mois et ce n'est pas fini.

Remarque : Les résultats réels des cas varient selon les conditions d'application. Contactez-nous pour des recommandations spécifiques à une application.

Factory Factory Factory Factory

Spécifications techniques

Propriétés du matériau PTFE

Propriété	Valeur	Méthode d'essai
Densité	2,15-2,20 g/cm³	ASTM D792
Résistance à la traction	20-35 MPa	ASTM D638
Allongement à la rupture	250-500%	ASTM D638
Coefficient de friction	0,04-0,20	ASTM D1894
Dureté	Rive D 55-65	ASTM D2240
Absorption d'eau	<0,01%	ASTM D570
Température de service continu	-180°C à +200°C	ASTM D746
Température de service à court terme	Jusqu'à +300°C	—
Résistance chimique	pH 0-14 (sauf métaux alcalins fondus, composés fluorés)	—
Rigidité diélectrique	15-50 kV/mm	ASTM D149

Capacités dimensionnelles

Paramètre	Capacité
Pièces usinées — Tournage CNC	Jusqu'à 600 mm de diamètre × 1 200 mm de longueur
Pièces usinées — Fraisage CNC	Jusqu'à 600×400×300mm
Pièces moulées — Moulage par compression	Jusqu'à 3300 mm de diamètre
Épaisseur minimale de paroi	Jusqu'à 0,8 mm (usiné)
Tolérance — Norme	±0,05 mm
Tolérance — Précision	±0,02 mm
Finition de surface	0,8-3,2 μm Ra (polissage pour des finitions plus fines)

Assurance qualité

Matériau 100 % résine vierge : pas de rebroyage, pas de matériau recyclé. Qualité constante, lot après lot.

Traçabilité complète : chaque lot est traçable, de la matière première au produit fini. Certificats matériaux disponibles sur demande.

Usinage de précision : composants usinés avec précision selon des tolérances serrées à l'aide d'un équipement CNC avancé.

Certifié ISO 9001 : 2015 – Processus de fabrication certifiés selon les systèmes de gestion de la qualité ISO.

Qualités conformes à la FDA disponibles – Le PTFE vierge et certaines qualités répondent aux exigences de la FDA 21 CFR 177.1550.

Assistance DFM gratuite : nous évaluons votre conception et recommandons des alternatives de géométrie ou de matériaux à moindre coût : même fonction, meilleure fabricabilité. Inclus avec chaque devis.

Du prototype à la production : du prototype unique à la production en grand volume, tous pris en charge. Délai de livraison : 5 à 7 jours pour le prototype, 7 à 15 jours pour la production.

Test Test Test Test

FAQ

Q : De quoi avez-vous besoin pour proposer des pièces en PTFE usinées sur mesure, et combien de temps cela prend-il ?

R : Quatre choses :

(1) Dessin ou croquis : 3D (STEP/IGES), 2D (PDF), voire un croquis manuel avec les dimensions clés.

(2) Qualité du matériau : nous recommandons en cas de doute.

(3) Quantité : prototype, petit lot ou production.

(4) Application : température, fluide, pression (nous pouvons donc recommander la bonne qualité).

Délais de soumission : 24 heures.

Délai de livraison du prototype : 5 à 7 jours.

Délai de production : 7 à 20 jours.

Expédition : Air 5 à 15 jours ; Mer 15-30 jours.

Q : Quelles tolérances pouvez-vous atteindre et combien coûte la personnalisation ?

R : Tolérance standard : ±0,05 mm.

Précision : ±0,02 mm.

Les coûts dépendent de la complexité, de la taille, du matériau, de la tolérance et de la quantité.

Comparaison des coûts : une pièce standard peut coûter 50 $. Une pièce personnalisée peut coûter 200 $. Mais si la pièce standard doit être remplacée tous les 3 mois, la pièce personnalisée est rentabilisée dès la première année.

Nous vous aidons à optimiser votre conception afin de réduire les coûts – un retour DFM gratuit avec chaque devis. Pas de frais cachés. Transparence totale.

Q : Quelles sont les limites et comment m’aidez-vous à éviter les erreurs ?

R : Température : -180°C à +200°C (jusqu'à +300°C à court terme).

Limites chimiques :

PTFE vierge : pas pour les métaux alcalins fondus ou le fluor.

Rempli de verre : pas pour HF ou alcali fort.

Rempli de carbone : ne convient pas aux oxydants puissants.

Erreurs les plus courantes : conception pour le moulage par injection (le PTFE ne peut pas être moulé par injection), spécification de tolérances trop strictes (augmente les coûts) ou choix d'une qualité inappropriée pour votre support.

Nous vous aidons à les éviter grâce à un examen DFM gratuit avec chaque devis. Nous évaluons la conception, confirmons la compatibilité, recommandons la bonne qualité et suggérons des alternatives géométriques à moindre coût.

Nous ne fabriquons pas seulement des pièces, nous résolvons les problèmes d’étanchéité.
