Joint alimenté par ressort de type U

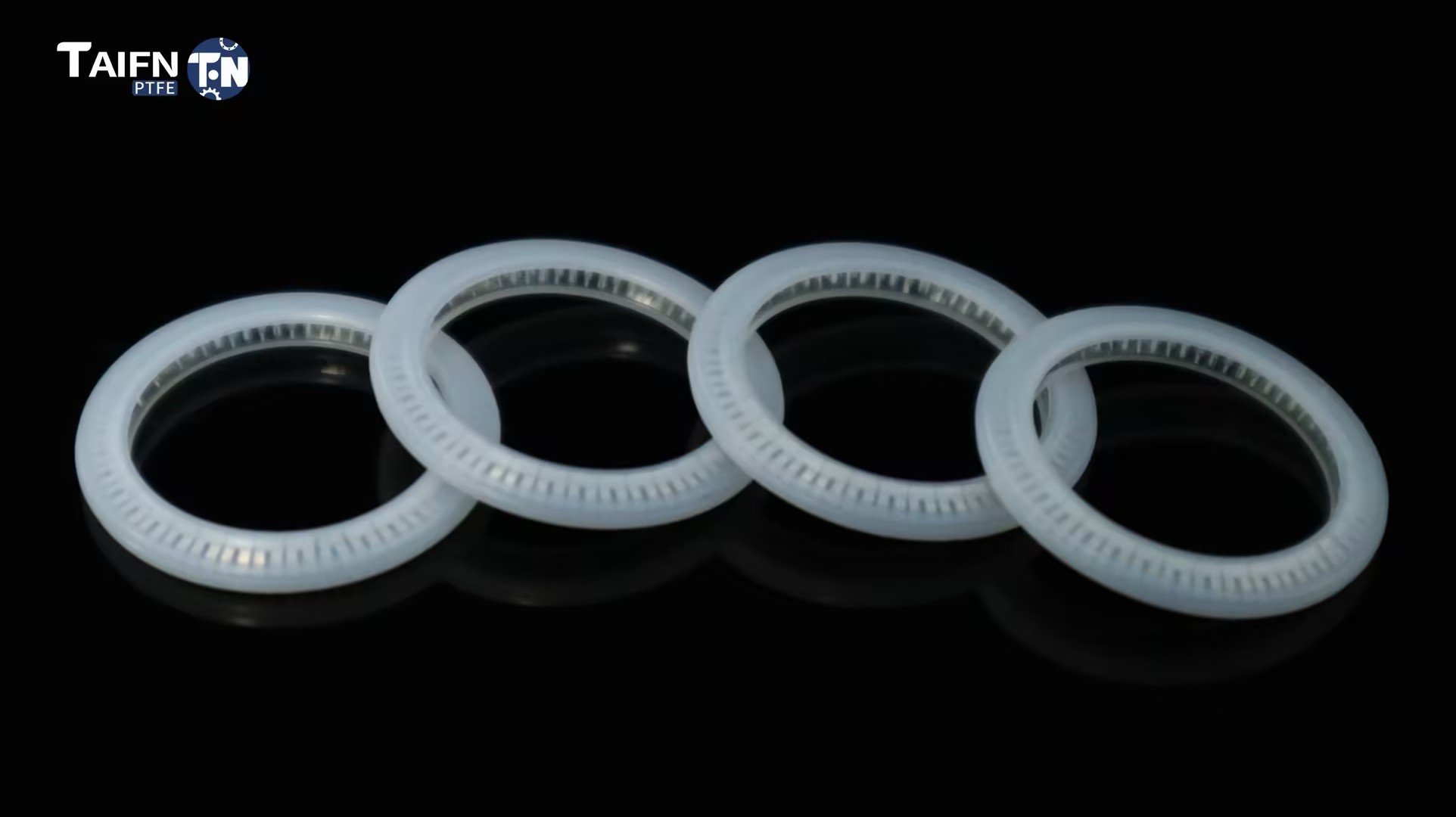

Le joint à ressort de type U se compose d'une gaine en PTFE en forme de U et d'un ressort métallique interne, ce qui le rend adapté à une large gamme de conditions de fonctionnement, y compris les applications statiques, alternatives et rotatives. En tant que fournisseur professionnel de solutions d'étanchéité PTFE, Taifno détient les certifications ISO 9001 et ISO 14001, et nos produits sont conformes aux normes telles que CE et FDA. Nous proposons des services de personnalisation OEM ; n'hésitez pas à soumettre les détails de votre candidature, et nous vous fournirons un devis et un suivi dans les 24 heures.

envoyer une demande

Description du produit

Le ressort à l'intérieur du joint alimenté par ressort de type U fournit une force d'étanchéité dans des conditions de pression nulle ; Lorsque la pression du système pénètre dans la cavité en forme de U, elle force les lèvres d'étanchéité plus étroitement contre l'arbre. Plus la pression est élevée, plus l'étanchéité est serrée.

De plus, le matériau PTFE offre une excellente résistance chimique universelle et une large plage de températures de fonctionnement de -180°C à +200°C ; il supporte des pressions jusqu'à 40 MPa (dynamique) / 60 MPa (statique) et des vitesses linéaires jusqu'à 15 m/s, ce qui le rend adapté à une large gamme de conditions de fonctionnement.

Qu'est-ce qu'un joint à ressort de type U ?

Le joint alimenté par ressort de type U est une gaine en PTFE en forme de U avec un ressort métallique à l'intérieur. Il s'agit d'un élément d'étanchéité unidirectionnel conçu pour les applications à tige (étanchéité interne) ou à piston (étanchéité externe).

Comment ça marche :

Zéro pression : le ressort fournit une force d'étanchéité initiale, assure l'étanchéité même lorsque le système n'est pas sous pression

Sous pression : la pression du système pénètre dans la cavité en U et pousse les lèvres d'étanchéité plus fort contre la surface de contact, pression = joint plus serré

Auto-énergisant : le ressort compense l'usure, les tolérances matérielles et les cycles thermiques, maintient la force d'étanchéité au fil du temps

Type U ou Type V : lequel avez-vous besoin ?

Fonctionnalité	Type U	Type V
Direction d'étanchéité	Radial — tiges de piston, tiges de soupape	Axial — brides, couvercles, faces d'extrémité
Idéal pour	Etanchéité dynamique (alternative/rotative)	Étanchéité statique
Plage de pression	Jusqu'à 40-60 MPa	Jusqu'à 60 MPa
Vitesse	Jusqu'à 15 m/s (alternatif)	Inférieur – statique ou rotatif à basse vitesse

Pourquoi choisir le type U ?

Problème	Comment U-Type le résout
Les joints toriques fuient à pression nulle	Le ressort fournit une force d'étanchéité - pas de « fuite de démarrage »
Le caoutchouc se dégrade dans les produits chimiques	La gaine en PTFE est chimiquement inerte — pH 0-14, résistance universelle
Les élastomères échouent au-dessus de +150°C	Poignées -180°C à +200°C
Friction élevée – stick-slip	Le PTFE a le frottement le plus faible : mouvement fluide, pas de broutage
Les joints toriques échouent sur les arbres mobiles	Conçu pour les mouvements alternatifs et rotatifs – étanchéité dynamique
Remplacement fréquent	Le ressort compense l’usure – dure des années, pas des mois

Guide de comparaison et de sélection

Type U vs joint torique vs type V

Fonctionnalité	Joint à ressort de type U	Joint torique	Joint à ressort de type V
Scellage sans pression	✅ Oui – le ressort fournit de la force	❌ Non	✅ Oui
Pression — Dynamique	Jusqu'à 40 MPa	Modéré	Inférieur
Pression — Statique	Jusqu'à 60 MPa	Modéré	Jusqu'à 60 MPa
Température	-180°C à +200°C	-180°C à +200°C	-180°C à +200°C
Résistance chimique	★★★★★ universel	★★☆☆☆	★★★★★
Friction	★★★★★ le plus bas	★★★★☆	★★★★★
Mouvement de l'arbre	Alternative et rotative	Statique uniquement	Statique/basse vitesse
Compensation d'usure	✅ Le printemps compense	❌ Non	✅ Oui
Idéal pour	Tiges de piston, tiges de soupapes	Statique générale	Brides, couvercles
Coût	$$$	$	$$$

Guide de sélection rapide

Si votre service est...	Choisir...
Tiges de piston, tiges de soupapes — mouvement alternatif	Type U avec ressort hélicoïdal/en porte-à-faux
Arbres rotatifs – rotation à faible vitesse	Type U avec ressort en porte-à-faux
Brides, couvercles, faces d'extrémité — étanchéité statique	Type V
Usage général, faible coût, support propre	Joint torique
Haute pression (jusqu'à 60 MPa)	Type U avec bagues d'appui
Température extrême (-180°C à +200°C)	Type U avec ressort Elgiloy/Hastelloy
Contact alimentaire/pharmaceutique — Conformité FDA	Type U avec gaine PTFE vierge

Applications principales

Industrie	Application
Traitement chimique	Pompes à piston, tiges de vannes, réacteurs — acides, solvants, produits chimiques agressifs
Pharmaceutique	Traitement stérile, équipement de remplissage — Stérilisation FDA/USP, CIP/SIP
Nourriture et boissons	Vannes sanitaires, machines de remplissage — Conformité FDA, fluides CIP
Semi-conducteur	Joints pour gaz et produits chimiques de haute pureté, systèmes de vide – ultra-pureté
Pétrole et gaz	Équipements de tête de puits, vannes de régulation, pompes — haute pression, H₂S
Aérospatial	Systèmes hydrauliques, systèmes de carburant — températures extrêmes, haute fiabilité

Applications du monde réel

Étude de cas 1 : Pompe chimique — Durée de vie 3 fois plus longue

Défi : Une usine chimique remplaçait les joints toriques en caoutchouc des pompes à piston manipulant des solvants tous les 2 à 3 mois en raison du gonflement et du durcissement, provoquant des interruptions de production.

Solution : Joint à ressort de type U installé avec gaine en PTFE chargée de carbone et ressort en acier inoxydable 316. Conception de rainure standard AS568A conservée.

Résultat : les joints ont duré plus de 9 mois, 3 x plus longtemps que le caoutchouc. Zéro fuite. Intervalles d’entretien étendus de semaines en saisons.

Étude de cas 2 : Produit de remplissage pharmaceutique — Conformité à la FDA

Défi : Une machine de remplissage pharmaceutique nécessitait un joint pour une vanne rotative manipulant un produit stérile. Les joints toriques en caoutchouc n'ont pas réussi les tests d'extractibles de la FDA.

Solution : Joint à ressort de type U fourni avec gaine en PTFE vierge et ressort en acier inoxydable 316. Matériau conforme à la FDA. Documentation complète fournie.

Résultat : Réussite des tests sur les extractibles de la FDA. Le joint a survécu aux cycles répétés de stérilisation CIP/SIP. Aucun remplacement en 18 mois.

Remarque : Les résultats réels des cas varient selon les conditions d'application. Contactez-nous pour des recommandations spécifiques à une application.

Factory Factory Factory Factory

Spécifications techniques

Propriétés du produit

Paramètre	Valeur
Plage de température	-180°C à +200°C (selon la qualité)
Pression — Dynamique	Jusqu'à 40 MPa (avec anneaux anti-extrusion : jusqu'à 60 MPa)
Pression — Statique	Jusqu'à 60 MPa
Vitesse – Réciproque	Jusqu'à 15 m/s
Vitesse – Rotatif	Jusqu'à 1-3 m/s
Matériel	Gaine PTFE + Ressort Inox (301/316)
Résistance chimique	pH 0-14 — pratiquement universel
Type d'étanchéité	Etanchéité radiale — tige ou piston

Options de matériaux de veste

Grade	Idéal pour	Avantage clé	Limite chimique
PTFE vierge	Produits chimiques propres, applications FDA, service général	Résistance chimique universelle, friction la plus faible, conforme à la FDA	Doux – résistance à l’usure inférieure
PTFE chargé de carbone	Haute vitesse, dissipation thermique, antistatique	Conductivité thermique, résistance au fluage améliorée	Pas pour les oxydants forts
PTFE chargé de verre	Médias abrasifs, usure élevée, boues	Résistance mécanique accrue, résistance à l’usure	Pas pour HF ou alcali fort
PTFE rempli de MoS₂	Médias collants, faible couple, pouvoir lubrifiant amélioré	Friction réduite, résistance à l'usure améliorée	Pas pour les acides oxydants

Options de matériaux de ressort

Matériau du ressort	Idéal pour
Acier inoxydable 301 / Acier inoxydable 316	Service chimique général, températures modérées
Acier inoxydable 316L	Résistance améliorée à la corrosion — produits chimiques agressifs, eau salée
Elgiloy®	Excellente résistance à la corrosion, haute température – aérospatiale, critique
Hastelloy® C-276	Résistance extrême à la corrosion — produits chimiques très agressifs, acides
Inconel®	Résistance aux hautes températures — chaleur extrême (+260°C+)

Options de types de ressorts

Type de ressort	Idéal pour	Caractéristique clé
Ressort hélicoïdal	Haute pression, dynamique statique/basse vitesse	Charge la plus élevée, précharge constante
Ressort en porte-à-faux	Étanchéité dynamique, médias abrasifs	Charge au bord de la lèvre — action de grattage
Ressort en V	Frottement réduit, pression modérée	Caractéristique de ressort souple, faible friction

Assurance qualité Taifno

Résine PTFE 100 % vierge – pas de rebroyage, pas de matériaux recyclés. Qualité constante, lot après lot.

Usiné CNC avec précision – Aucun coût de moulage. Tailles personnalisées de 5 mm à 3300 mm de diamètre.

Traçabilité complète : chaque lot est traçable depuis la matière première jusqu'au sceau fini. Certificats matériaux sur demande.

Certifié ISO 9001 : processus de fabrication certifiés selon les systèmes de gestion de la qualité ISO.

Qualités conformes à la FDA disponibles - Le PTFE vierge répond aux exigences FDA 21 CFR 177.1550 et BfR.

Alliages à ressort disponibles – norme 301/316 SS ; Elgiloy, Hastelloy, Inconel pour conditions extrêmes.

Compatibilité des rainures standard – Convient aux rainures de joint torique standard AS568A, DIN 3771.

Test Test Test Test

FAQ

Q : Qu'est-ce qu'un joint à ressort de type U et quand dois-je l'utiliser ?

R : Une gaine en PTFE en forme de U avec un ressort métallique à l'intérieur. Étanchéité de pression nulle à haute pression (jusqu'à 60 MPa) sur les arbres mobiles.

Utilisez-le en cas de défaillance des joints toriques ou des joints à lèvres en caoutchouc, sur les tiges de piston, les tiges de valve et les applications dynamiques manipulant des produits chimiques agressifs, des températures extrêmes ou une pression élevée.

Type U vs type V : le type U est un joint radial, pour les tiges de piston et les tiges de valve. Le type V est une étanchéité axiale, pour les brides et les couvercles.

Si vous scellez une tige mobile : choisissez le type U.

Si vous scellez une bride ou un couvercle : choisissez le type en V.

Q : Combien coûte un joint à ressort de type U ?

R : Le coût dépend du diamètre, du matériau de la gaine, de l'alliage du ressort, du type de ressort et de la quantité. Les tailles standard commencent à environ X−X−Y. Tailles personnalisées citées par dessin.

L'alliage à ressort a un impact sur le coût : 301/316 SS (standard, coût le plus bas) → Elgiloy/Hastelloy (corrosion extrême/haute température, coût plus élevé).

Le type de ressort a un impact sur le coût : hélicoïdal (charge plus élevée) vs cantilever (grattage dynamique) vs ressort en V (faible friction).

Q : Quelles sont les limites et les erreurs d’installation les plus courantes ?

UN: Température: -180°C à +200°C (selon qualité).

Pression: jusqu'à 40 MPa (dynamique) / 60 MPa (statique).

Vitesse: jusqu'à 15 m/s (alternatif), jusqu'à 1-3 m/s (rotatif).

Limites chimiques :

Gaine PTFE : ne convient pas aux métaux alcalins fondus ou au fluor élémentaire.

Rempli de verre : pas pour HF ou alcali fort.

Rempli de carbone : ne convient pas aux oxydants puissants.

Trois erreurs courantes :

(1) Endommagement de la lèvre lors de l'installation : inspectez avant l'installation.

(2) Serrage excessif ou conception de rainure inappropriée : les joints de type U s'adaptent aux rainures de joint torique standard AS568A. Des dimensions incorrectes endommagent le joint.

(3) Installation à l'envers : les joints de type U sont directionnels. L'ouverture en U doit faire face au côté pression (là où la pression entre dans le « U »).

Catégorie associée
