Usine professionnelle de joints PTFE

Si vous recherchez un fabricant et fournisseur fiable de joints PTFE,Taïfnopropose des solutions de personnalisation OEM répondant aux normes CE et FDA. Les produits créent un joint étanche entre les raccords à brides, empêchant ainsi les fuites de fluides ou de gaz dans les systèmes de tuyauterie et les équipements.

Que sont les joints PTFE ?

Les joints PTFE sont des composants d'étanchéité fabriqués à partir de résine PTFE par moulage par compression ou par biseautage, puis découpés ou estampés avec précision en forme de joint.

Le problème qu'ils résolvent: Les joints en caoutchouc gonflent sous l’effet des produits chimiques. Les joints métalliques se corrodent. Les joints en graphite s'oxydent. Le PTFE offre une résistance chimique universelle (pH 0-14), une large plage de températures (-200°C à +260°C) et le coefficient de frottement le plus bas de tous les matériaux solides — faisant des joints PTFE la solution d'étanchéité préférée pour les industries chimique, pharmaceutique, alimentaire et des semi-conducteurs.

Le coût d’un mauvais choix: Un joint en caoutchouc en service acide se brise en quelques semaines, provoquant des fuites, des temps d'arrêt, une perte de produit et des risques pour la sécurité. Un joint métallique en service corrosif coûte plus cher et nécessite un couple plus élevé. Un joint en graphite en service oxydant se dégrade. Les joints en PTFE éliminent ces risques : un seul matériau pour presque tous les services chimiques.

Classification par matériau

Joint PTFE vierge

Paramètre	Description
Matériel	100 % PTFE pur, sans charges, sans rebroyage
Température	-180°C à +200°C
Densité	2,10-2,30 g/cm³
Principales fonctionnalités	Résistance chimique universelle (pH 0-14), friction la plus faible, conforme à la FDA
Idéal pour	Produits chimiques propres, agroalimentaire, produits pharmaceutiques, acides, solvants, applications de haute pureté
Durée de vie en service chimique	2-3 ans
Limitation	Souple : mauvaise résistance au fluage, se déforme sous une charge soutenue
Couleur	Blanc

Joint PTFE chargé de verre

Paramètre	Description
Remplisseurs	15-25% de fibre de verre
Température	-180°C à +200°C
Résistance à la traction	≥25 MPa
Principales fonctionnalités	Durée de vie 3 à 5 fois plus longue en service abrasif, résistance mécanique accrue, résistance à l'usure améliorée
Idéal pour	Fluides abrasifs, boues, haute pression, sièges de soupape, charge élevée
Limitation	Pas pour l'acide fluorhydrique (HF) ou les alcalis forts
Couleur	Blanc cassé, gris clair

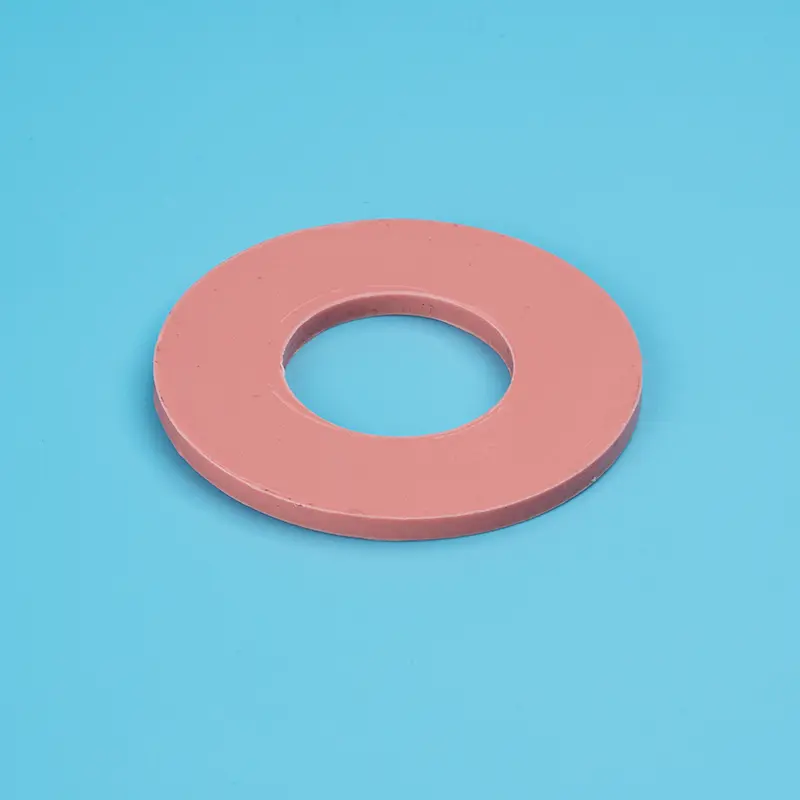

Joint PTFE rempli de silice

Paramètre	Description
Remplisseurs	Dioxyde de silicium (SiO₂)
Température	-180°C à +200°C
Principales fonctionnalités	Excellente résistance au fluage, haute résistance mécanique, bonne rétention du couple des boulons, faible perméation
Idéal pour	Acides forts (sauf HF), solvants, hydrocarbures, service chlore, traitements chimiques
Limitation	Non compatible avec HF ou alcali fort
Couleur	Fauve, orange

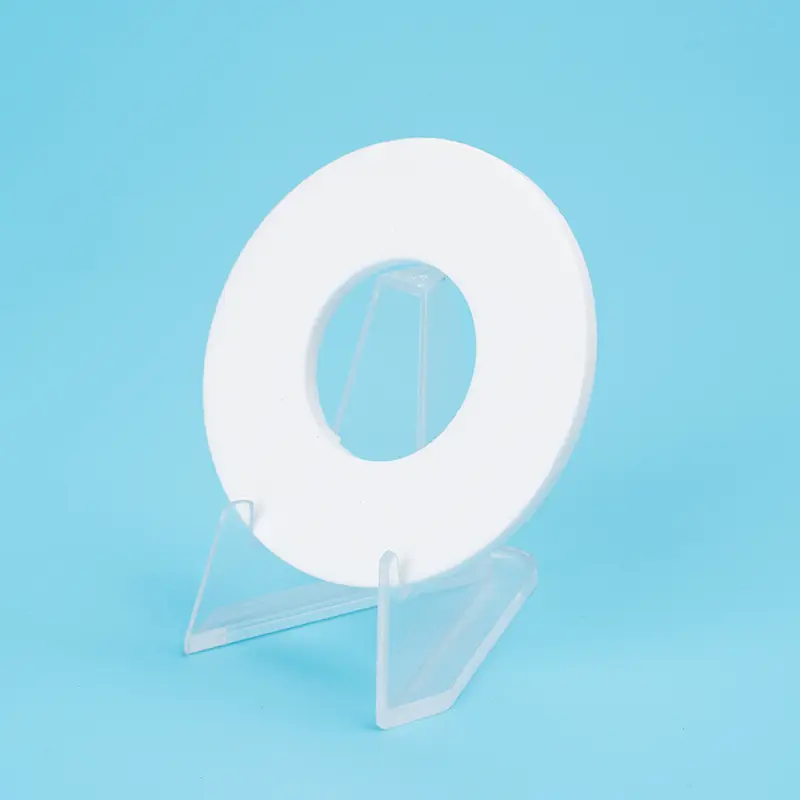

Joint en PTFE rempli de sulfate de baryum

Paramètre	Description
Remplisseurs	Sulfate de baryum (BaSO₄)
Température	-180°C à +200°C
Densité	2,9-3,0 g/cm³ — le plus élevé parmi les qualités chargées
Principales fonctionnalités	Densité la plus élevée, excellente résistance au fluage, résistance caustique supérieure, résistance mécanique élevée
Idéal pour	Produits caustiques puissants (NaOH, KOH), service chlore, acide fluorhydrique (HF), produits chimiques agressifs
Limitation	Pas pour les métaux alcalins fondus ou le fluor gazeux
Couleur	Blanc, marron

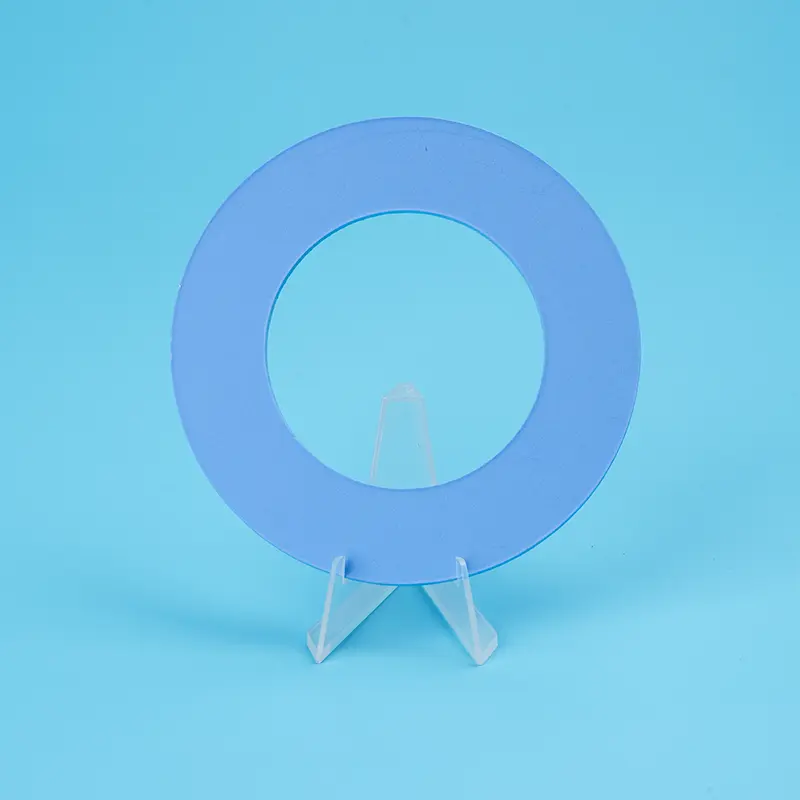

Joint PTFE rempli de microsphères de verre

Paramètre	Description
Remplisseurs	Microsphères de verre creuses
Température	-180°C à +200°C
Récupération	≥32 % (jusqu'à 55,8 % dans certaines classes)
Principales fonctionnalités	Faible densité, excellente compressibilité et conformabilité, protège les brides fragiles, étanchéité à faible couple
Idéal pour	Brides vitrées, brides fragiles, étanchéité à faible couple, produits caustiques, acides forts
Limitation	Non compatible avec HF
Couleur	Bleu, blanc

Joint en PTFE expansé (ePTFE)

Paramètre	Description
Matériel	PTFE expansé à 100 % avec structure microporeuse
Température	-196°C à +200°C
Compressibilité	~38%
Récupération	~14%
Principales fonctionnalités	Excellente conformabilité aux surfaces rugueuses, pas de fluage à froid, étanchéité à faible couple, conforme à la FDA
Idéal pour	Brides endommagées ou irrégulières, brides vitrées, applications à faible couple, agroalimentaire/pharmaceutique
Limitation	Pression nominale inférieure à celle des grades remplis
Couleur	Blanc

Types de construction de joints

Taper	Construction	Idéal pour	Pression
Type V (fente)	Gaine en PTFE fendue du bord extérieur à l'alésage intérieur, remplissage souple inséré	Basse pression, produits chimiques généraux, DN15-DN500	Jusqu'à 4,0 MPa
Type L (usiné)	Section carrée, usinée, sans fente	Moyenne-haute pression, service critique	Jusqu'à 5,0 MPa
Type U (pliable)	Ruban PTFE plié et thermoscellé, grand diamètre	Brides de grand diamètre (DN350+), haute fiabilité	Le plus haut

Options de remplissage: Graphite flexible, fibre comprimée sans amiante (CAF), caoutchouc (EPDM, Viton), fibre de verre

Guide de comparaison et de sélection

Comparaison des qualités des joints PTFE

Fonctionnalité	PTFE vierge	Rempli de verre	Rempli de silice	Sulfate de baryum	ePTFE
Résistance chimique	★★★★★ pH0-14	★★★★☆ pas pour HF/alcali	★★★★☆ pas pour HF/alcali	★★★★☆ pas pour les métaux en fusion	★★★★★ pH0-14
Résistance au fluage	★★☆☆☆	★★★★☆	★★★★★	★★★★★	★★★★☆
Résistance à l'usure	★★☆☆☆	★★★★★	★★★★☆	★★★★☆	★★★☆☆
Conformabilité	★★☆☆☆	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
Conforme à la FDA	✅ Oui	❌ Non	❌ Non	✅ Oui	✅ Oui
Coût (initial)	$	$$	$$	$$$	$$$
Durée de vie dans un service exigeant	6-12 mois	3-5 ans	3-5 ans	3-5 ans	2-3 ans
Idéal pour	Pureté, produits chimiques propres	Abrasifs, haute pression	Acides, solvants, chlore	Caustiques, HF	Brides endommagées, faible couple

Guide de sélection rapide

Si votre service est...	Choisir...	Pourquoi	Retour sur investissement
Produits chimiques propres, produits alimentaires/pharmaceutiques, conformité FDA	PTFE vierge	Résistance chimique universelle, conforme FDA	Coût le plus bas pour un service propre
Médias abrasifs, boues, haute pression	PTFE chargé de verre	Durée de vie 3 à 5 fois plus longue avec les abrasifs	Moins de remplacements
Acides forts, solvants, chlore, cryogénique	PTFE rempli de silice	Excellente résistance au fluage + compatibilité chimique	Durée de vie du joint plus longue, moins de resserrage
Produits caustiques puissants, service HF, charge élevée	PTFE rempli de sulfate de baryum	Densité la plus élevée, meilleure résistance aux produits caustiques et HF	Résistance chimique supérieure
Brides endommagées, brides vitrées, faible couple	ePTFE	S'adapte aux irrégularités, protège les brides fragiles	Protège les équipements coûteux
Brides inégales à basse pression, soucieuses des coûts	Joint d'enveloppe en PTFE	Économique, bonne résistance chimique	30 à 50 % de moins que le PTFE solide

Applications du produit

Industrie	Application	Qualité recommandée
Traitement chimique	Brides de tuyaux, pompes, vannes, réacteurs — acides, solvants, produits caustiques, chlore	Vierge, remplie de silice, remplie de sulfate de baryum
Pharmaceutique	Traitement stérile, fabrication d'API, bioréacteurs — Conformité FDA	PTFE vierge (qualité FDA)
Nourriture et boissons	Raccordements sanitaires, équipements de remplissage — Conformité FDA	Vierge de qualité FDA ou ePTFE
Pétrochimique	Brides de canalisations, raccords de vannes — hydrocarbures, H₂S	Rempli de silice, rempli de verre
Équipement vitré	Réacteurs et cuves vitrés — brides fragiles	ePTFE, rempli de microsphères de verre
Semi-conducteur	Distribution de produits chimiques de haute pureté	PTFE vierge (haute pureté)
Pâtes et papiers	Brides de digesteur, pompes de stock	Rempli de verre

Avantages clés

1. Résistance chimique universelle

Le PTFE résiste à presque tous les produits chimiques de pH 0 à 14, aux acides, aux alcalis, aux solvants, aux hydrocarbures, au chlore, etc.

2. Large plage de températures

Service continu de -180°C à +200°C, un seul matériau pour service cryogénique à haute température.

3. Faible frottement

Coefficient de friction aussi bas que 0,05-0,20, autolubrifiant, réduit l'usure des brides.

4. Qualités conformes à la FDA

Le PTFE vierge et certains grades répondent aux exigences FDA 21 CFR 177.1550 pour les applications alimentaires et pharmaceutiques.

5. Surface antiadhésive

La surface empêche l'adhésion et l'accumulation des supports, facilite le nettoyage et réduit le risque de contamination.

6. Longue durée de vie

Des joints PTFE correctement sélectionnés assurent une étanchéité fiable pendant des années, réduisant ainsi la fréquence de maintenance et les temps d'arrêt.

FAQ

Q : Joint PTFE vierge et joint PTFE rempli, lequel dois-je choisir ?

R : Le PTFE vierge offre une résistance chimique universelle (pH 0-14), un frottement le plus faible et une conformité FDA, idéal pour les produits chimiques propres, les produits alimentaires/pharmaceutiques et les applications de haute pureté.

Le PTFE chargé (verre, silice, sulfate de baryum, carbone) ajoute une résistance mécanique, une résistance au fluage et une résistance à l'usure, idéal pour les fluides abrasifs à haute pression et les services exigeants.

Le PTFE vierge peut coûter moins cher au départ, mais s'il tombe en panne tous les 6 mois, un joint en PTFE rempli qui dure 3 à 5 ans vous permet d'économiser 6 à 10 remplacements + temps d'arrêt + main d'œuvre.

Règle rapide :

Service propre, FDA → Virgin.

Abrasifs, haute pression, exigeants → Remplis.

Q : Joint d’enveloppe en PTFE et joint en PTFE solide, quand dois-je les utiliser ?

R : Le joint en PTFE solide est un joint en PTFE pur ou rempli d'une seule pièce, idéal pour le service à haute pression, une pureté chimique maximale et les applications ne nécessitant aucune charge.

Joint d'enveloppe en PTFEse compose d'une gaine en PTFE encapsulant un noyau de remplissage compressible, idéal pour les applications à basse et moyenne pression, les brides revêtues de verre, les brides inégales et les applications nécessitant une conformabilité.

Règle rapide :

Haute pression, pureté chimique → PTFE solide.

Pression basse-moyenne, conformabilité, résilience → Joint d'enveloppe.

Coût : les joints d’enveloppe coûtent 30 à 50 % de moins que le PTFE solide de même taille.

Q : Quelles sont les limites et quelles sont les erreurs les plus courantes ?

UN:Température: -180°C à +200°C.

Pression: Solide jusqu'à 10,0 MPa, Enveloppe jusqu'à 2,5-5,0 MPa.

Chimique: pH 0-14, non compatible avec les métaux alcalins fondus ou le fluor élémentaire.

Les limites chimiques varient selon la charge :

Rempli de verre/rempli de silice : pas pour HF ou alcali fort

Rempli de sulfate de baryum : ne convient pas aux métaux alcalins fondus.

Trois erreurs courantes :

(1) Utilisation d'un mauvais grade pour votre support : vérifiez la compatibilité chimique avant de sélectionner.

(2) Serrage excessif : le PTFE est mou ; une compression excessive provoque un écoulement froid et des fuites. Utilisez une clé dynamométrique.

(3) Utilisation de joints d'enveloppe au-dessus de la pression recommandée : au-dessus de 2,5 MPa, l'enveloppe peut se déformer ou échouer. Utilisez du PTFE solide pour les hautes pressions.
