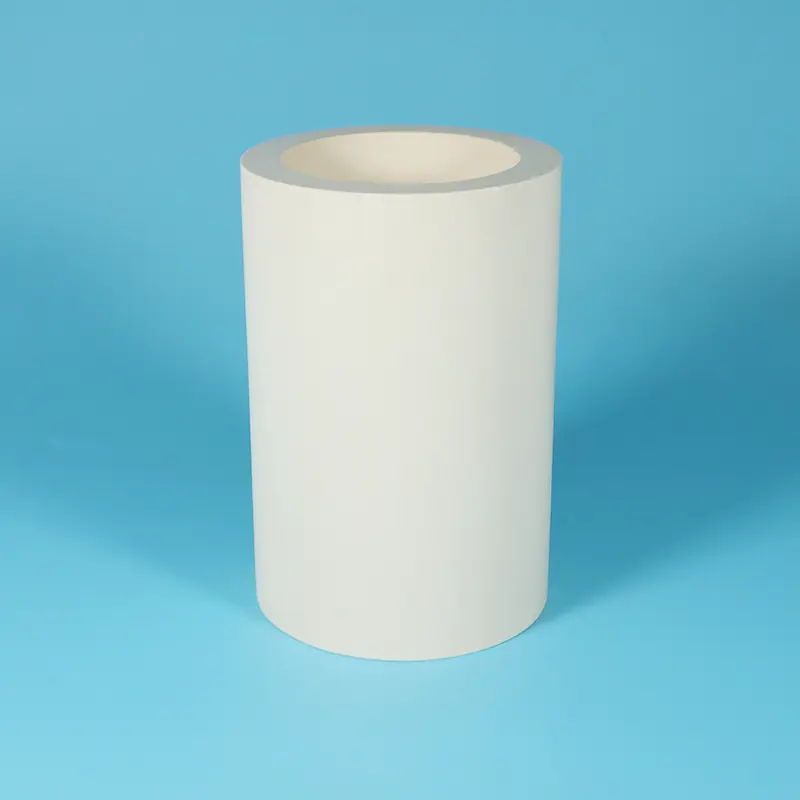

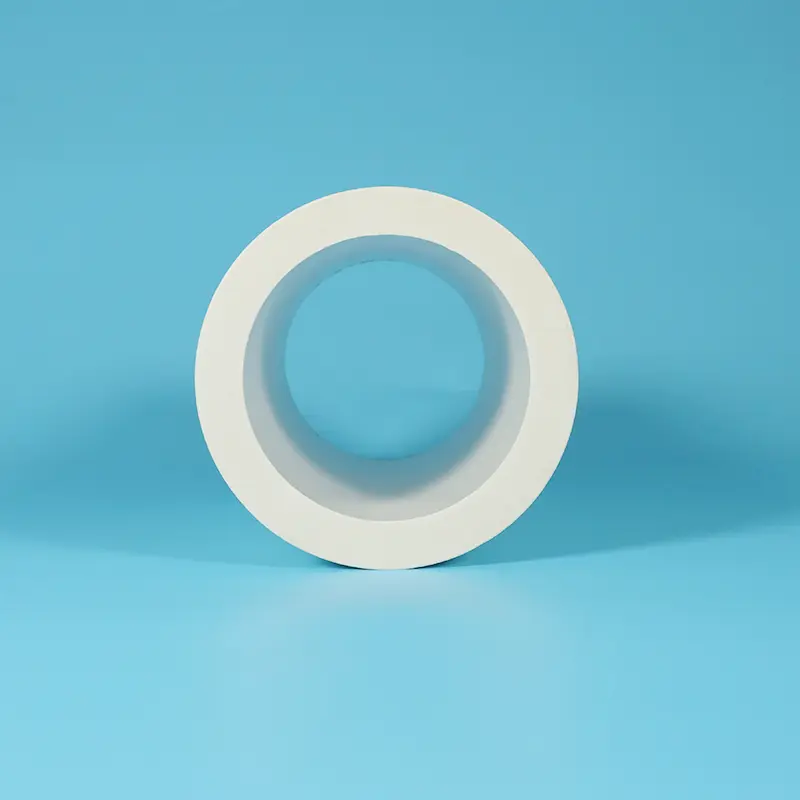

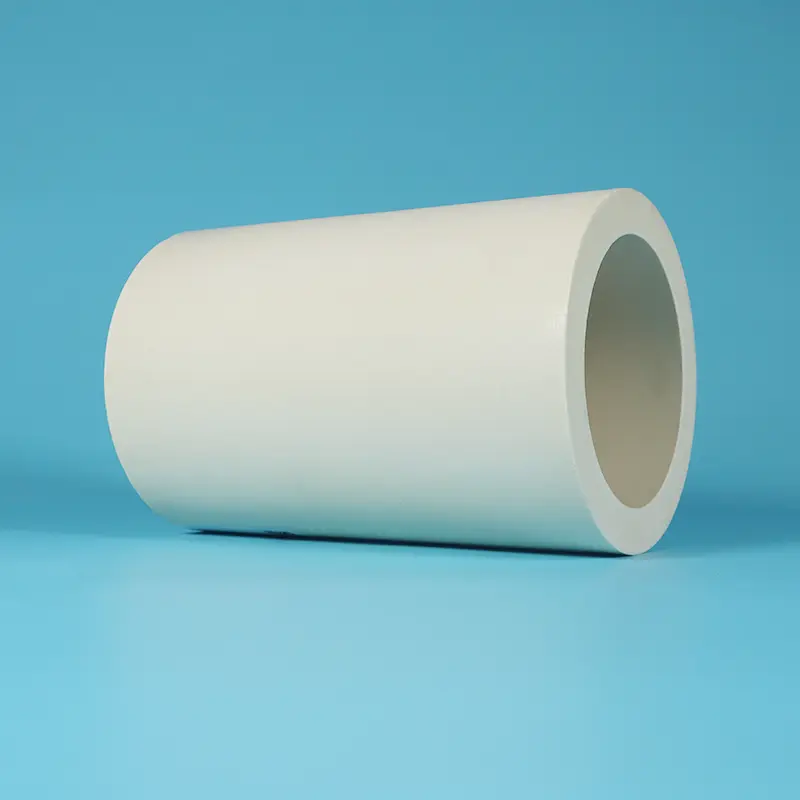

Tube composite PTFE doublé PEEK

Le tube composite PTFE doublé PEEK est un tube PTFE comme matrice externe avec un revêtement PEEK (Polyether Ether Ketone) lié à la paroi interne. En tant qu'usine professionnelle en Chine, Taifno peut proposer ce produit.

Le PEEK est un plastique technique thermoplastique semi-cristallin avec une température de transition vitreuse de 143°C, un point de fusion de 343°C et une température de service continu jusqu'à 250°C. Il offre une résistance exceptionnelle à l'hydrolyse (résiste à la vapeur haute pression de 300°C), une résistance chimique (soluble uniquement dans l'acide sulfurique concentré), une excellente résistance à l'usure et un coefficient de frottement extrêmement faible.

Le revêtement PEEK entre directement en contact avec le matériau transporté, offrant une résistance à l'usure et une fonctionnalité à faible friction ; la couche externe en PTFE protège contre l'environnement chimique externe, offrant une protection globale contre la corrosion.

Spécification: Densité globale 2,0-2,2 g/cm³, dureté du revêtement PEEK Shore D 85-90, température de service continu -100°C à +250°C, coefficient de frottement PEEK 0,15-0,35 (autolubrifiant), la résistance chimique résiste à pratiquement tous les fluides (sauf l'acide sulfurique concentré).

Comment choisir :

Tube PTFE rempli de PPL → Matériau modifié homogène, haute température + résistance à la corrosion + autolubrification

Tube composite PTFE doublé PEEK → Structure composite, couche interne pour la résistance à l'usure et faible frottement + couche externe pour la résistance chimique

Règle de sélection : Fluides à forte usure ou à très faible friction à l'intérieur du tube + exposition à la corrosion chimique à l'extérieur du tube → Tube composite PTFE doublé PEEK

Conception de structures composites

Doublure PEEK

Couche de contact fluide résistante à l'usure, à faible friction et à haute capacité

Le PEEK (Polyether Ether Ketone) est un plastique technique thermoplastique semi-cristallin réputé pour sa combinaison exceptionnelle de propriétés :

① Coefficient de friction extrêmement faible

Coefficient de friction aussi bas que 0,15-0,35 (dans des conditions autolubrifiantes)

Supérieur à la plupart des plastiques techniques, se rapprochant des performances de lubrification du PTFE

Idéal pour le transfert de fluides à haute vitesse et à cisaillement élevé, réduit la chute de pression et la perte d'énergie

② Excellente résistance à l'usure

Résistance à l'usure bien supérieure au PTFE et au PPL

Maintient une résistance à l'usure exceptionnelle même dans les milieux à haute vitesse contenant des particules solides

Prolonge considérablement la durée de vie du tube, réduit les fuites d'usure causées par l'érosion des particules

③ Capacité de charge élevée

Résistance à la traction 90-100 MPa (dépassant largement les 20-30 MPa du PTFE)

Résistance à la flexion 165 MPa, module de flexion 4,1 GPa

Résiste aux impacts de fluides à haute pression sans déformation, adapté aux systèmes hydrauliques et de transfert de fluides à haute pression

④ Excellente résistance aux hautes températures

Température de transition vitreuse 143°C

Point de fusion 343°C

Température de service continu jusqu'à 250°C (comparable aux 260°C du PTFE)

Résistance exceptionnelle à l'hydrolyse, résiste à la vapeur haute pression de 300°C sans dégradation

⑤ Résistance chimique exceptionnelle

Soluble uniquement dans l'acide sulfurique concentré

Résiste aux acides forts (acide sulfurique dilué, acide chlorhydrique, acide nitrique), aux alcalis forts, aux solvants organiques, aux huiles et aux hydrocarbures

Combiné avec la protection contre la corrosion de la couche externe en PTFE, défense à double barrière

Couche extérieure en PTFE

Barrière chimique et couche antiadhésive

La couche externe en PTFE offre :

Résistance supérieure à la corrosion chimique : pH 0-14, résiste à pratiquement tous les produits chimiques

Propriétés antiadhésives: empêche l'adhésion des contaminants externes, facile à nettoyer

Isolation électrique: excellentes propriétés diélectriques

Protège le liner PEEK des attaques chimiques externes

Effet synergique de la structure composite

Cette structure composite « solide à l’intérieur, résistante à l’extérieur » surmonte les limitations de performances des matériaux uniques :

Capacité de pression insuffisante du tube PTFE → Le revêtement PEEK offre une résistance structurelle

Résistance chimique inférieure du tube PEEK au PTFE → La couche externe en PTFE offre une isolation contre la corrosion

Paroi intérieure en PTFE vierge vulnérable à l'érosion des particules → Le revêtement PEEK résiste à l'usure et à l'érosion

Spécifications techniques

Performance globale des tubes

Performances du revêtement PEEK

Performances de la couche externe en PTFE

Note: Les valeurs ci-dessus sont des données typiques de laboratoire. Les performances réelles peuvent varier en fonction du rapport d'épaisseur du revêtement, du processus composite et des conditions d'application. Des rapports d’épaisseur de revêtement personnalisés sont disponibles sur demande.

Formulaires disponibles

Pourquoi choisir un tube composite PTFE doublé PEEK ?

1. Friction extrêmement faible de la paroi intérieure

Le coefficient de friction du revêtement PEEK est aussi bas que 0,15-0,35 (autolubrifiant), bien inférieur à celui des parois intérieures des tubes métalliques. Lors du transport de fluides à haute viscosité ou à grande vitesse, la chute de pression est considérablement réduite et la consommation d'énergie de pompage diminue. Idéal pour le transfert de fluides sur de longues distances et la tuyauterie de produits chimiques fins.

2. Résistance à l’usure ultra-élevée de la paroi intérieure

Lors du transport de supports abrasifs contenant des particules solides, des boues, des catalyseurs et des matériaux similaires, les parois intérieures des tubes en PTFE vierges s'usent facilement par érosion, entraînant des fuites et un remplacement fréquent. La résistance à l'usure du revêtement PEEK est de loin supérieure à celle du PTFE, prolongeant considérablement la durée de vie des tubes et réduisant la fréquence de maintenance et de remplacement.

3. La couche externe en PTFE offre une protection chimique complète

La couche externe en PTFE résiste aux acides forts, aux alcalis forts et aux solvants organiques, avec une couverture complète de pH 0-14. Même lorsque l'extérieur du tube est exposé à des environnements chimiques corrosifs (tels qu'un brouillard acide ou des éclaboussures de produits chimiques), la couche externe en PTFE offre une protection efficace, protégeant le revêtement PEEK des attaques extérieures.

Il empêche également les impuretés externes de pénétrer et de contaminer les supports internes.

4. Performances anti-perméation

Le PEEK offre d’excellentes propriétés anti-perméation, bloquant efficacement la perméation des gaz et des liquides. Combinée à la faible perméabilité de la couche externe en PTFE, la performance anti-perméation globale du tube composite dépasse celle des tubes en PTFE vierge. Idéal pour les fluides de haute pureté, les produits chimiques volatils et le transfert de gaz.

5. Stabilité à haute température et haute pression

Le revêtement PEEK résiste à une température de service continu de 250°C et aux impacts à haute pression, tandis que la couche externe en PTFE supporte 260°C. Le tube composite résiste à la déformation, au délaminage et au pelage dans des conditions de température et de pression élevées, dépassant de loin les limites de fluage et de pression des tubes en PTFE vierge.

6. Surface intérieure lisse

La surface lisse du revêtement PEEK résiste à l'adhérence du support, améliorant ainsi l'efficacité CIP (Clean-in-Place) et SIP (Sterilize-in-Place).

Convient aux industries pharmaceutiques, alimentaires, chimiques de haute pureté et autres industries ayant des exigences de propreté strictes.

Tube composite PTFE doublé PEEK par rapport aux autres tubes à base de PTFE

Règles de sélection rapide :

Médias chargés de particules ou à haute vitesse à l'intérieur + corrosion chimique à l'extérieur + paroi intérieure à faible friction requise → Tube composite PTFE doublé PEEK

Média sans particules à l'intérieur + résistance à la corrosion uniquement → Tube PTFE vierge (moins cher)

Joints/roulements (pas de tubes) + haute température + corrosion → Tube rempli PPL

Garnitures mécaniques (pas de tubes) + charge lourde + pas de corrosion → Tube rempli de bronze+MoS₂

Applications

Compatibilité chimique

Compatibilité chimique du revêtement PEEK

Compatibilité chimique de la couche externe en PTFE

Conclusion globale

La compatibilité chimique des tubes composites PTFE doublés PEEK couvre la grande majorité des milieux industriels. La seule exception significative est l'acide sulfurique concentré (le PEEK n'est pas résistant). Si un transfert d'acide sulfurique concentré est requis, envisagez des tubes en PTFE vierge ou des tubes remplis de PPL.

Pour les environnements externes, la couche externe en PTFE résiste pratiquement à toute corrosion chimique, permettant au tube composite d'être directement enterré sous terre ou exposé à des environnements d'éclaboussures chimiques.

Assurance qualité

Résines 100% vierges PTFE et PEEK :pas de matériau recyclé, pas de rebroyage

Doublure PEEK de haute qualité :matières premières PEEK importées ou nationales de haute qualité disponibles

Processus composite avancé :forte liaison entre le revêtement et la couche externe — pas de délaminage, pas de pelage

Épaisseur de doublure personnalisable :adapté aux exigences de pression, d'usure et de coût

Traçabilité complète :certificats de matériaux disponibles sur demande

Contrôle dimensionnel de précision :des tolérances ID/OD serrées garantissent la compatibilité de l'installation

Délai de mise en œuvre:tailles standards en stock (48-72 heures) ; tailles personnalisées 7-15 jours

FAQ

Q : Quelle est la différence entre un tube composite PTFE doublé PEEK et un tube PTFE rempli PPL ? Lequel dois-je choisir ?

R : Les principales différences résident dans la forme du produit et le scénario d’application.

Règles de sélection rapide :

Transport de supports chargés de particules, de boues et de fluides à grande vitesse à travers des canalisations → Tube composite doublé PEEK

Joints de soupape, segments de piston, bagues de guidage (pas de tuyauterie) → Tube rempli de PPL (capacité de température plus élevée)

Usure extrêmement importante à l’intérieur du tube + corrosion chimique à l’extérieur → Tube composite doublé PEEK

Conclusion: Le tube composite doublé PEEK est conçu pour le « tuyautage », résolvant spécifiquement les problèmes d'usure et de friction de la paroi interne lors du transfert de fluide.

Le tube rempli de PPL est conçu pour les « joints », destinés spécifiquement aux applications d'étanchéité et d'autolubrification à haute température et corrosives.

Q : À quelle pression le tube composite PTFE revêtu de PEEK peut-il résister ? Est-ce qu'il va se délaminer ou se décoller ?

R : La capacité de pression des tubes composites PTFE revêtus de PEEK dépend de l’épaisseur du revêtement et de la qualité du processus composite.

Spécifications standards: Résiste au transfert de fluide moyenne à haute pression (la pression exacte dépend du diamètre, de l'épaisseur de la paroi et de l'épaisseur du revêtement, contactez-nous avec vos paramètres de fonctionnement pour évaluation)

Conception anti-délaminage: Nous utilisons des processus composites spécialisés qui créent une liaison chimique et un verrouillage mécanique à l'interface PEEK/PTFE, la force de liaison dépasse de loin la stratification physique ordinaire.

Correspondance de dilatation thermique: Le PEEK et le PTFE ont des coefficients de dilatation thermique comparables (PEEK ~4,7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), minimisant le risque de délaminage dû à la dilatation thermique différentielle sur toute la plage de température.

Plage de fonctionnement recommandée: Pas de délaminage ni de pelage dans des conditions normales entre -100°C et +250°C en service continu

Recommandation: Pour des conditions de pression extrême ou de cycles thermiques sévères, veuillez fournir des paramètres détaillés, notre équipe peut effectuer des évaluations personnalisées et optimiser les processus.

Q : Quelle peut être l’épaisseur du revêtement PEEK ? Un liner plus épais est-il toujours préférable ?

R : L’épaisseur du revêtement PEEK varie généralement de 0,5 à 3,0 mm. L'épaisseur optimale dépend des facteurs suivants :

Philosophie de conception: Le tube composite n'est pas "plus c'est épais, mieux c'est". Une épaisseur excessive du revêtement augmente la rigidité de la paroi, réduit la flexibilité et augmente les coûts (le PEEK est beaucoup plus cher que le PTFE).

La structure composite vise « une combinaison optimale des propriétés des matériaux internes et externes », le revêtement doit uniquement satisfaire aux exigences de résistance à l'usure et de faible frottement, tandis que la couche externe fournit un support structurel et une protection chimique.

Facteurs déterminants pour l’épaisseur :

Abrasivité du fluide (concentration de particules, vitesse d'écoulement)

Pression de fonctionnement du système

Diamètre du tube

Exigences de température

Recommandation: Fournissez vos conditions de fonctionnement spécifiques (type de média, teneur en particules, vitesse d'écoulement, pression, température), notre équipe vous recommandera la solution d'épaisseur de revêtement optimale pour répondre aux exigences de performances tout en contribuant à contrôler les coûts.

Q : Quel est le coefficient de frottement de la paroi intérieure du tube composite revêtu de PEEK ? Quelle chute de pression peut-il réduire ?

R : Le revêtement PEEK a un coefficient de friction de 0,15 à 0,35 (dans des conditions autolubrifiantes).

Comparaison des chutes de pression (estimation technique) :

Au même diamètre et à la même vitesse d'écoulement, le coefficient de résistance au frottement du revêtement PEEK est nettement inférieur à celui des tubes en acier inoxydable et en acier au carbone (le coefficient de frottement de l'acier est d'environ 0,5 à 0,8)

Comparé aux tubes PTFE vierges (coefficient de friction 0,04-0,10), le revêtement PEEK a un coefficient de friction légèrement plus élevé, mais l'avantage du PEEK réside dans la résistance à l'usure et la capacité de pression, dans le transfert de fluides à forte usure, les parois des tubes PTFE développent rapidement des rainures dues à l'érosion, la rugosité de la surface augmente considérablement et la chute de pression réelle augmente rapidement. Le revêtement PEEK maintient une surface lisse à long terme, offrant une chute de pression plus stable et plus faible tout au long du cycle de vie.

Recommandation: Pour les transferts sur de longues distances ou les applications à haute vitesse, l'avantage de perte de charge à long terme du revêtement PEEK est particulièrement important — réduisant considérablement les coûts énergétiques de pompage.

Q : Les tubes composites revêtus de PEEK peuvent-ils être utilisés pour le transfert d'acide sulfurique concentré ?

R : ❌ Non.

Le PEEK est soluble uniquement dans l'acide sulfurique concentré, il se dissoudra rapidement et échouera dans les environnements d'acide sulfurique concentré. Alors que la couche externe en PTFE résiste à l'acide sulfurique concentré, le revêtement PEEK entre directement en contact avec le fluide et ne peut pas résister à la corrosion par l'acide sulfurique concentré.

Alternatives :

Transfert d'acide sulfurique concentré → Choisissez un tube PTFE vierge (le PTFE vierge résiste à l'acide sulfurique concentré)

Ou choisissez le tube PTFE rempli de PPL (le PPL et le PTFE résistent à l'acide sulfurique concentré)

Autres médias :Outre l'acide sulfurique concentré, le revêtement PEEK résiste à l'acide sulfurique dilué, à l'acide chlorhydrique, à l'acide nitrique, aux alcalis forts, aux solvants organiques, aux huiles, aux hydrocarbures, à la vapeur à haute température, etc.

Q : Quelles sont les principales limites des tubes composites PTFE doublés PEEK ?

UN:

Limite de température: Service continu 250°C, inférieur aux 260°C du tube rempli de PPL. Pour des exigences de température plus élevées, envisagez un tube rempli de PPL

Incompatibilité de l'acide sulfurique concentré: Le PEEK se dissout dans l'acide sulfurique concentré, pour le transfert d'acide sulfurique concentré, choisissez un tube PTFE vierge ou un tube rempli de PPL

Coût: La matière première PEEK est chère, ce qui rend les tubes composites plus coûteux que les tubes PTFE vierges et les tubes remplis de PPL.

Cependant, dans les applications exigeantes à forte usure et à forte corrosion, la durée de vie nettement plus longue par rapport aux tubes en PTFE vierge permet d'obtenir un coût total de possession (TCO) nettement inférieur.

Coefficient de friction légèrement supérieur à celui du PTFE : pour les applications à très faible friction (telles que les tubes d'instruments de précision) sans usure, les tubes en PTFE vierge peuvent être plus adaptés.

Règle de décision rapide :

Besoin de résistance à l'usure + faible frottement + résistance à la corrosion pour les canalisations de transfert de fluide → Le tube composite doublé PEEK est la solution optimale.

Joints statiques ou tuyauterie anti-usure → les tubes PTFE vierges sont plus rentables.

Applications à très haute température (>250°C) + corrosion → Le tube rempli de PPL est plus adapté.
