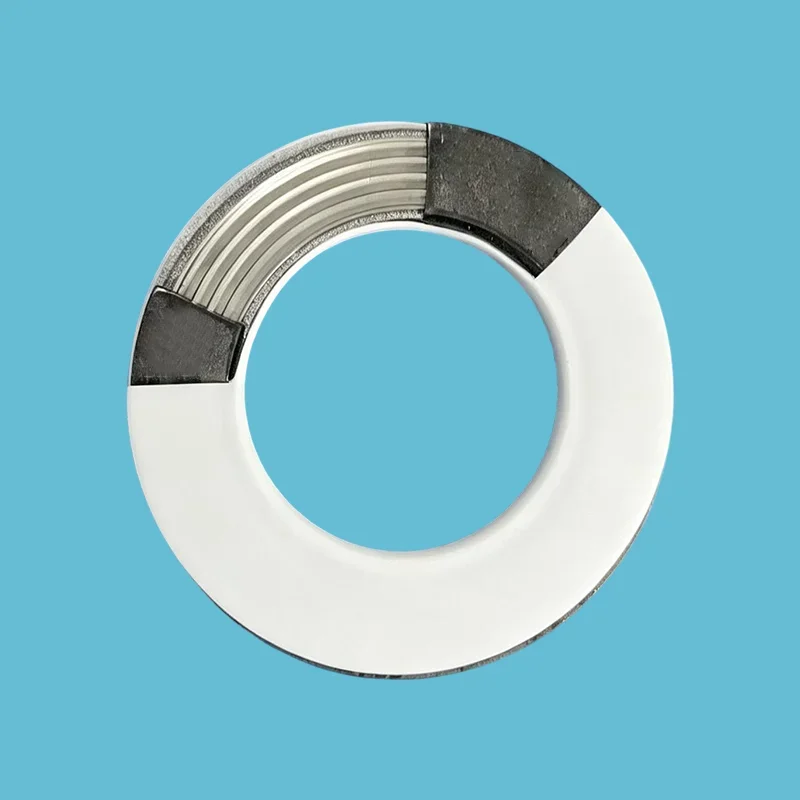

Les joints d'enveloppe en PTFE sont des joints d'étanchéité composites constitués d'une enveloppe extérieure en PTFE encapsulant un noyau de remplissage compressible. La gaine PTFE offre une résistance chimique universelle (pH 0-14). Le noyau de remplissage offre compressibilité, résilience et conformabilité aux irrégularités de la bride.
Le problème qu'ils résolvent: Les joints PTFE standards sont rigides et coûteux. Les joints en caoutchouc se dégradent dans les produits chimiques. Les brides vitrées ont des surfaces inégales que les joints standard ne peuvent pas sceller. Les joints d’enveloppe résolvent ces trois problèmes.
|
Paramètre |
Description |
|
Construction |
Gaine en PTFE fendue du bord extérieur à l'alésage intérieur ; noyau de remplissage souple inséré dans la fente |
|
Pression |
Jusqu'à 4,0 MPa |
|
Gamme de tailles |
DN25-DN500 |
|
Caractéristique clé |
Le plus économique, 30 à 50 % de moins que le PTFE solide |
|
Idéal pour |
Basse pression, service chimique général, applications économiques |
|
Paramètre |
Description |
|
Construction |
Section carrée usinée ; Noyau de remplissage entièrement encapsulé sans fente |
|
Pression |
Jusqu'à 5,0 MPa |
|
Gamme de tailles |
DN25-DN500 |
|
Caractéristique clé |
Encapsulation complète – meilleure intégrité d’étanchéité ; le diamètre intérieur peut correspondre à l'alésage de la bride pour éviter les turbulences d'écoulement |
|
Idéal pour |
Moyenne-haute pression, service chimique critique, priorité à l'intégrité de l'étanchéité |
|
Paramètre |
Description |
|
Construction |
Ruban PTFE plié et thermoscellé ; insert en tôle ondulée (304/316 SS) à l'intérieur |
|
Pression |
Le plus élevé (au-dessus du type A/B) |
|
Gamme de tailles |
DN350+ (recommandé) |
|
Caractéristique clé |
Le noyau en métal ondulé offre une récupération élastique et une résistance à l'éruption. |
|
Idéal pour |
Haute pression, cyclage thermique, brides de grand diamètre, risque d'éruption |
|
Conditions d'application |
Type recommandé |
Raison |
|
Basse pression, produits chimiques généraux, priorité aux coûts |
Type A |
Le plus économique : 30 à 50 % de moins que le PTFE solide |
|
Pression moyenne-haute, priorité à l'intégrité de l'étanchéité |
Tapez B |
Encapsulation complète, pas de fente, pas de noyau de remplissage exposé |
|
Haute pression, cyclage thermique, grand diamètre |
Tapez C |
Le noyau métallique offre une récupération élastique et une résistance à l'éruption. |
|
Industrie |
Application |
Type recommandé |
|
Traitement chimique |
Brides de tuyauterie, raccords de pompes, passages d'homme de réacteur — acides, solvants, produits caustiques |
Type A / B / C (dépendant de la pression) |
|
Équipement vitré |
Réacteurs, cuves, brides de tuyauterie vitrifiées |
Tapez B/C |
|
Pharmaceutique |
Équipement stérile, bioréacteurs — Conformité FDA |
Tapez B |
|
Nourriture et boissons |
Raccordements sanitaires, équipements de remplissage — Conformité FDA |
Tapez A ou B |
|
Pétrole et gaz |
Lignes corrosives, équipement de tête de puits |
Tapez C |
|
Échangeurs de chaleur |
Brides grand diamètre, cyclage thermique |
Tapez C |
|
Brides FRP/plastique |
Tuyauterie FRP, brides d'équipement en plastique |
Tapez A / B |
Les brides vitrées ont des surfaces ondulées et inégales en raison du processus de revêtement du verre. Les joints PTFE standard nécessitent un couple de serrage élevé pour sceller, ce qui fissure la couche de verre cassante.
Les joints d’enveloppe résolvent ce problème :
Étanchéité à faible couple— empêche le verre de se fissurer
Conformabilité— compense les surfaces ondulées et inégales
Gaine en PTFE— gère les médias agressifs
Noyau compressible— absorbe les irrégularités de la bride
La gaine en PTFE résiste à presque tous les produits chimiques d'un pH de 0 à 14, aux acides forts, aux alcalis, aux solvants, aux hydrocarbures, au chlore, etc. Le noyau de remplissage est entièrement protégé et n'entre jamais en contact avec le support.
Les joints d'enveloppe scellent à un couple nettement inférieur à celui des joints en PTFE solides, protégeant ainsi les brides fragiles en verre et en plastique contre les dommages.
Le noyau compressible compense les surfaces ondulées, les rayures, les piqûres, la distorsion des brides et la déformation.
Les joints d'enveloppe de type A coûtent 30 à 50 % moins cher que les joints en PTFE solides de même taille, offrant une résistance chimique à une fraction du coût.
La gaine en PTFE est conforme à la norme FDA 21 CFR 177.1550. Noyaux de remplissage de qualité alimentaire disponibles pour les applications alimentaires et pharmaceutiques.
R : Un joint d'enveloppe en PTFE se compose d'une enveloppe extérieure en PTFE encapsulant un noyau de remplissage compressible. La gaine PTFE offre une résistance chimique universelle (pH 0-14, jusqu'à +200°C) tandis que le noyau de remplissage offre compressibilité et résilience.
Utilisez des joints d’enveloppe lorsque :Vous avez besoin d'une résistance chimique sur des brides inégales ou doublées de verre, vous avez besoin d'un joint d'étanchéité à faible couple pour protéger les surfaces fragiles, vous avez besoin d'une résistance chimique rentable (30 à 50 % de moins que le PTFE solide) ou vous avez besoin de matériaux conformes à la FDA pour les applications alimentaires/pharmaceutiques.
Quand NE PAS utiliser :Extrême haute pression (utiliser une gaine métallique), vapeur haute température supérieure à +200°C ou applications nécessitant une pureté chimique absolue sans noyau de remplissage (utiliser du PTFE solide).
R : Trois types pour trois applications différentes :
Type A (fente): Le plus économique (30 à 50 % de moins que le PTFE solide). Pression jusqu'à 4,0 MPa. Idéal pour les services chimiques généraux à basse pression.
Type B (usiné): Noyau de remplissage sans fente, entièrement encapsulé. Pression jusqu'à 5,0 MPa. Le diamètre intérieur peut correspondre à l'alésage de la bride pour éviter les turbulences d'écoulement. Idéal pour les services chimiques critiques à moyenne et haute pression.
Type C (pliable): Le noyau en métal ondulé offre une récupération élastique et une résistance à l'éruption. Recommandé pour DN350+. Idéal pour les hautes pressions, les cycles thermiques, les brides de grand diamètre et les risques d'éruption.
Règle rapide :
Économie + basse pression → Type A.
Intégrité d'étanchéité + moyenne-haute pression → Type B.
Haute performance + grand diamètre → Type C.
UN:Température: Jusqu'à +200°C (limite PTFE — la limite de remplissage peut être inférieure en fonction du matériau du noyau).
Pression: Type A jusqu'à 4,0 MPa, Type B jusqu'à 5,0 MPa, Type C le plus élevé.
Chimique: Résistance universelle pH 0-14, non compatible avec les métaux alcalins fondus ou le fluor élémentaire à haute température.
Trois erreurs courantes :
(1) Serrage excessif sur les brides vitrées : les joints d'enveloppe assurent l'étanchéité à un couple inférieur à celui du PTFE solide ; une compression excessive endommage la gaine en PTFE et peut fissurer les revêtements en verre. Utilisez une clé dynamométrique et suivez les spécifications du fabricant de la bride.
(2) Utilisation du type A en service haute pression : au-dessus de 4,0 MPa, le joint peut se déformer ou échouer ; utilisez le type B ou C.
(3) Ne pas resserrer après des changements de température : le PTFE présente une dilatation/contraction thermique ; pour des températures de fonctionnement supérieures à 100°C, resserrez les boulons à température ambiante. Nous incluons les spécifications d’installation avec chaque commande.
