ChoisirTaïfnosignifie s'associer avec un fabricant et fournisseur fiable de feuilles de PTFE modifié. Avec notre propre usine et centre de R&D, nous produisons des matériaux présentant une résistance supérieure à l’écoulement à froid, ainsi qu’une conductivité thermique et une résistance à l’usure améliorées. Ces feuilles peuvent être usinées en divers composants d'étanchéité et pièces d'ingénierie adaptés aux industries telles que les produits chimiques, les semi-conducteurs, les équipements électriques et les machines.
La feuille de PTFE modifiée (RPTFE, PTFE renforcé) est produite en ajoutant des charges de renforcement (fibre de verre, fibre de carbone, graphite, sulfate de baryum, silice, MoS₂, bronze) à de la résine PTFE vierge pendant le mélange, puis en le moulant par compression ou en la découpant sous forme de feuille. Les charges améliorent la résistance mécanique, la résistance à l'usure, la résistance au fluage et la stabilité dimensionnelle tout en conservant la résistance chimique universelle du PTFE (pH 0-14).
Le problème qu'ils résolvent: Le PTFE vierge est mou, il flue (flux à froid) sous une charge soutenue, se déforme et fuit avec le temps. Dans des milieux abrasifs à haute pression ou dans un service de cyclage thermique, le PTFE vierge échoue. Le PTFE modifié ajoute un renforcement structurel, maintenant la résistance chimique tout en offrant une résistance mécanique là où le PTFE vierge ne peut pas offrir. Un mauvais choix vous coûte des temps d’arrêt, une perte de produit et des dépenses de maintenance.
La récompense: Coût initial plus élevé mais durée de vie 3 à 5 fois plus longue. Cela entraîne une réduction du coût total et des temps d’arrêt, ce qui signifie moins de remplacements.
|
Paramètre |
Description |
|
Remplisseurs |
15-25% de fibre de verre |
|
Température |
-180°C à +200°C |
|
Résistance à la traction |
≥25 MPa |
|
Principales fonctionnalités |
Résistance à l'usure la plus élevée, résistance à la compression accrue, fluage réduit, rigidité améliorée |
|
Idéal pour |
Médias abrasifs, boues, charges élevées, sièges de soupape, service haute pression |
|
Durée de vie vs Virgin |
3 à 5 fois plus longtemps en service abrasif |
|
Limitation |
Non compatible avec l'acide fluorhydrique (HF) ou les alcalis forts — le verre réagit |
|
Couleur |
Blanc cassé, gris clair, bleu clair |
|

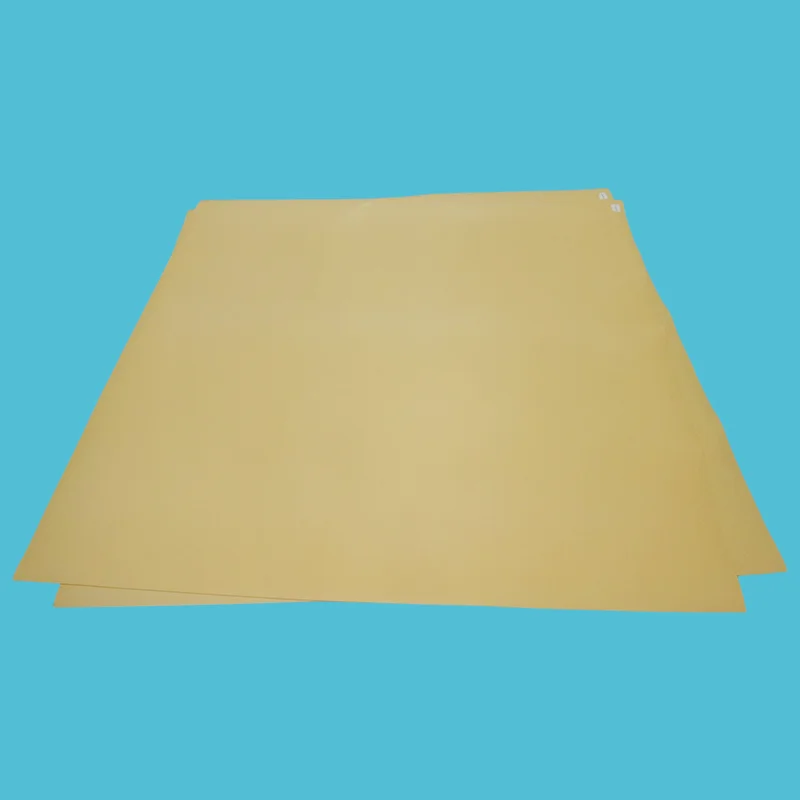

Paramètre |
Description |
|
Remplisseurs |
Dioxyde de silicium (SiO₂) |
|
Température |
-180°C à +200°C |
|
Résistance à la traction |
≥20 MPa |
|
Principales fonctionnalités |
Excellente résistance au fluage, rétention exceptionnelle du couple des boulons, faible perméation des gaz, haute densité (2,1-2,3 g/cm³) |
|
Idéal pour |
Acides forts, solvants, hydrocarbures, service chlore, service cryogénique, service oxygène (approuvé BAM) |
|
Limitation |
Non compatible avec le HF ou les alcalis forts — la silice réagit |
|
Couleur |
Fauve, orange, blanc |
|
Paramètre |
Description |
|
Remplisseurs |
Sulfate de baryum (BaSO₄) |
|
Température |
-180°C à +200°C |
|
Densité |
2,9-3,0 g/cm³ — le plus élevé parmi les qualités chargées |
|
Principales fonctionnalités |
Densité la plus élevée, excellente résistance au fluage, résistance mécanique élevée, résistance caustique supérieure |
|
Idéal pour |
Produits caustiques puissants, chlore, produits chimiques toxiques, service acide fluorhydrique (jusqu'à 48 %), applications à charge élevée |
|
Limitation |
Non compatible avec les métaux alcalins fondus, le fluor gazeux, le HF anhydre ou l'acide sulfurique >75 % au-dessus de 65°C |
|
Couleur |
Blanc, marron |
|
Paramètre |
Description |
|
Remplisseurs |
Poudre de carbone ou graphite |
|
Température |
-180°C à +200°C |
|
Principales fonctionnalités |
Excellente conductivité thermique, faible frottement, propriétés antistatiques, résistance au fluage améliorée |
|
Idéal pour |
Haute vitesse, dissipation thermique, fonctionnement à sec, étanchéité dynamique |
|
Limitation |
Ne convient pas aux oxydants puissants à haute température : le carbone s'oxyde |
|
Couleur |
Noir, gris foncé |
|

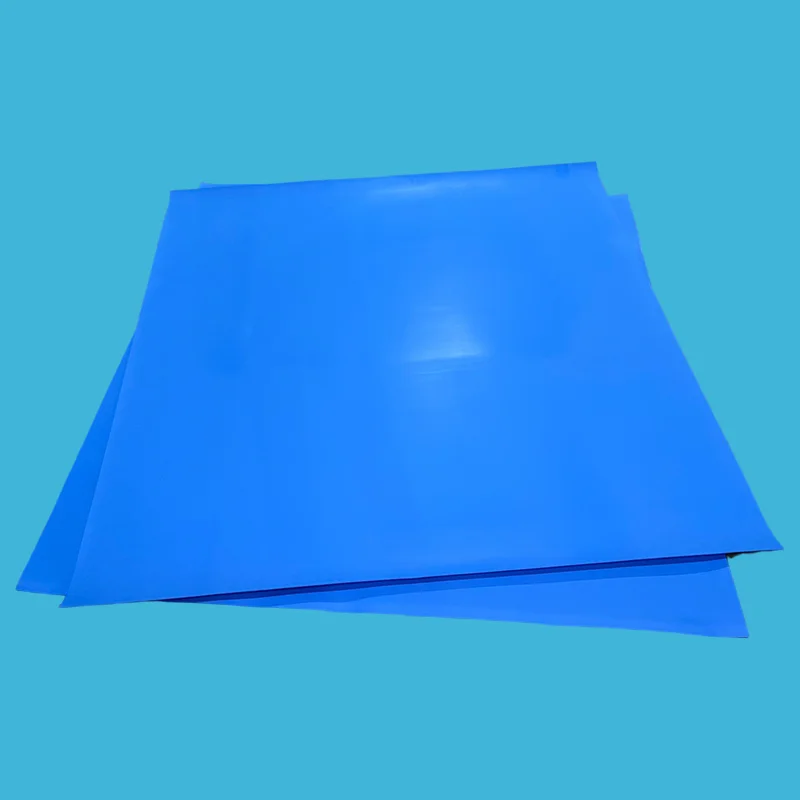

Paramètre |
Description |
|
Remplisseurs |
Microsphères de verre creuses |
|
Température |
-180°C à +200°C |
|
Compressibilité |
≥50% |
|
Récupération |
≥32 % (jusqu'à 55,8 % dans certaines classes) |
|
Principales fonctionnalités |
Faible densité, excellente compressibilité et récupération, conformable, compatible avec les brides |
|
Idéal pour |
Brides vitrées, brides fragiles, étanchéité à faible couple, cyclage thermique |
|
Limitation |
Pression nominale inférieure (jusqu'à 55 bar), non compatible avec HF |
|
Couleur |
Bleu, blanc |
|
Paramètre |
Description |
|
Remplisseurs |
Disulfure de molybdène (MoS₂) |
|
Principales fonctionnalités |
Lubrification améliorée, friction réduite, résistance à l'usure améliorée |
|
Idéal pour |
Supports collants, fonctionnement à faible couple, applications à charge élevée et à faible friction |
|
Limitation |
Pas pour les acides oxydants |
|
Couleur |
Gris foncé |
|
Fonctionnalité |
PTFE modifié |
PTFE vierge |
Pourquoi c'est important pour vos résultats |
|
Résistance au fluage |
★★★★☆ considérablement amélioré |
★★☆☆☆ pauvre |
Moins de serrage, moins de fuites, durée de vie plus longue |
|
Résistance à l'usure |
★★★★★ excellent (verre/carbone) |
★★☆☆☆ pauvre |
Durée de vie 3 à 5 fois plus longue en service abrasif |
|
Résistance mécanique |
★★★★☆ amélioré |
★★☆☆☆ doux |
Gère une pression plus élevée sans déformation |
|
Résistance chimique |
★★★★☆ cela dépend du remplissage |
★★★★★ pH0-14 |
Vérifiez la compatibilité des fillers avec votre support |
|
Coût (initial) |
$$-$$$ |
$ |
Un coût initial plus élevé, mais un coût total inférieur |
|
Durée de vie dans un service exigeant |
3-5 ans |
6-12 mois |
Un siège en PTFE modifié = 3 à 6 remplacements en PTFE vierge |
|
Coût total (3 ans) |
Inférieur |
Plus haut |
Moins de remplacements = moins de temps d'arrêt = de réelles économies |
|
Conforme à la FDA |
⚠️ Cela dépend du remplissage |
✅ Oui |
Choisissez vierge pour les applications FDA sans charges |
|
Si votre service est... |
Choisir... |
Pourquoi |
Retour sur investissement |
|
Médias abrasifs, boues, haute pression |
Rempli de fibre de verre |
Résistance à l'usure et résistance mécanique les plus élevées |
Durée de vie 3 à 5 fois plus longue |
|
Acides forts, solvants, chlore, cryogénique |
Rempli de silice |
Excellente résistance au fluage + compatibilité chimique |
Durée de vie du joint plus longue, moins de resserrage |
|
Produits caustiques puissants, service HF, charge élevée |
Rempli de sulfate de baryum |
Densité la plus élevée, meilleure résistance aux produits caustiques et HF |
Résistance chimique supérieure |
|
Haute vitesse, dissipation thermique, fonctionnement à sec |
Rempli de carbone/graphite |
Conductivité thermique + faible frottement |
Dommages causés par la chaleur réduits, service plus long |
|
Brides vitrées, brides fragiles, faible couple |
Microsphère de verre remplie |
Conformable, compatible avec les brides, faible couple |
Protège les équipements vitrés coûteux |
|
Médias collants, faible friction, faible couple |
MoS₂ Rempli |
Lubrification améliorée |
Fonctionnement fluide, couple réduit |
|
Pureté chimique requise, applications FDA |
PTFE vierge |
Pas de charges — pureté chimique maximale |
Coût le plus bas pour un service propre |
Le PTFE modifié réduit considérablement l'écoulement à froid (fluage) par rapport au PTFE vierge, maintenant le couple des boulons plus longtemps et empêchant les fuites au fil du temps. Il y a moins de serrage, moins de fuites et une durée de vie plus longue.
Les charges en fibre de verre et en fibre de carbone offrent une excellente résistance à l'usure et durent 3 à 5 fois plus longtemps que le PTFE vierge en service abrasif. Un siège en PTFE modifié = 3 à 6 remplacements en PTFE vierge.
Le PTFE modifié offre une résistance à la compression, une résistance à la traction (≥20-25 MPa) et une stabilité dimensionnelle plus élevées. Il convient aux applications à charges élevées où le PTFE vierge se déforme.
Les charges de carbone et de graphite améliorent la conductivité thermique, dissipent la chaleur de friction et réduisent les points chauds dans les applications dynamiques.
Le PTFE modifié conserve la résistance chimique du PTFE au pH 0-14, mais les charges peuvent avoir des limites chimiques spécifiques. Vérifiez toujours la compatibilité de votre média.
Certaines qualités de PTFE modifiées (sulfate de baryum, microsphères de verre, carbone/graphite) répondent aux exigences FDA 21 CFR 177.1550 pour les applications alimentaires et pharmaceutiques.
R : Passez au PTFE modifié lorsque le PTFE vierge tombe en panne lors de votre service sous haute pression, dans des milieux abrasifs, dans des cycles thermiques ou lorsque la déformation par fluage provoque des fuites.
Le Virgin PTFE fonctionne bien pour les produits chimiques propres, les brides lisses, les basses pressions (<30 bars) et les applications FDA. Le PTFE modifié offre une durée de vie 3 à 5 fois plus longue dans les services exigeants, un coût initial plus élevé et un coût total inférieur.
Si le PTFE vierge tombe en panne tous les 6 mois, un siège en PTFE modifié qui dure 3 ans vous permet d'économiser 5 remplacements + 5 temps d'arrêt + main d'œuvre.
Règle rapide :
Nécessite uniquement une résistance chimique → PTFE vierge.
Besoin de résistance chimique + résistance mécanique → PTFE modifié.
UN:Rempli de verre: Idéal pour les abrasifs, les boues et les hautes pressions. Résistance à l'usure et solidité les plus élevées. Pas pour HF ou alcali fort.
Rempli de silice: Idéal pour les acides forts, les solvants, le chlore et la cryogénie. Excellente résistance au fluage et rétention du couple des boulons. Pas pour HF ou alcali fort.
Rempli de sulfate de baryum: Idéal pour les produits caustiques puissants, service HF (jusqu'à 48 %), produits chimiques toxiques. Densité la plus élevée (2,9-3,0 g/cm³), excellente résistance mécanique.
Règle rapide :
Abrasifs → Verre.
Acides/solvants → Silice.
Caustiques/HF → Sulfate de baryum.
Pas sûr? Envoyez-nous votre média, votre température et votre pression, le groupe technique de Taifno vous recommandera en une seule réponse.
UN:Température: -180°C à +200°C (selon qualité).
Pression: Jusqu'à 80-85 bar (dépend de la qualité et de l'épaisseur).
Chimique: pH 0-14, mais chaque charge a des limites spécifiques :
Rempli de verre: pas pour HF ou alcali fort.
Rempli de silice: pas pour HF ou alcali fort.
Rempli de sulfate de baryum: pas pour les métaux alcalins fondus ou le fluor gazeux.
Rempli de carbone: pas pour les oxydants forts.
Trois erreurs courantes :
(1) Utiliser le mauvais filler pour votre support : vérifier la compatibilité chimique avant sélection.
(2) Serrage excessif : le PTFE modifié nécessite un couple contrôlé ; une compression excessive endommage le matériau.
(3) Dépassement des limites de température : les charges n'étendent pas la plage de température du PTFE ; la matrice PTFE limite les performances.
Pour chaque commande, nous vous proposerons des spécifications et des conseils d'installation complets, vous pouvez égalementContactez-nouspour obtenir une assistance technique.
