Les joints prédécoupés sont souvent difficiles à assortir en cas de brides irrégulières, de surfaces d'étanchéité endommagées ou d'équipements personnalisés. Le cordon d'étanchéité en PTFE expansé offre une alternative flexible en permettant aux utilisateurs de couper la longueur requise sur site et de former un joint directement en fonction de la zone d'étanchéité. Sa structure expansée souple s'adapte aux surfaces rugueuses, piquées et inégales tout en maintenant une étanchéité fiable avec un faible couple de boulon.
Fabriqué en ePTFE, le cordon offre une excellente résistance chimique sur des supports de pH 0 à 14, avec une plage de températures de -196°C à +200°C et une capacité de pression jusqu'à 100 bars. Contactez Taifno dès aujourd'hui pour obtenir une solution d'étanchéité rapide pour la maintenance et les applications non standard.

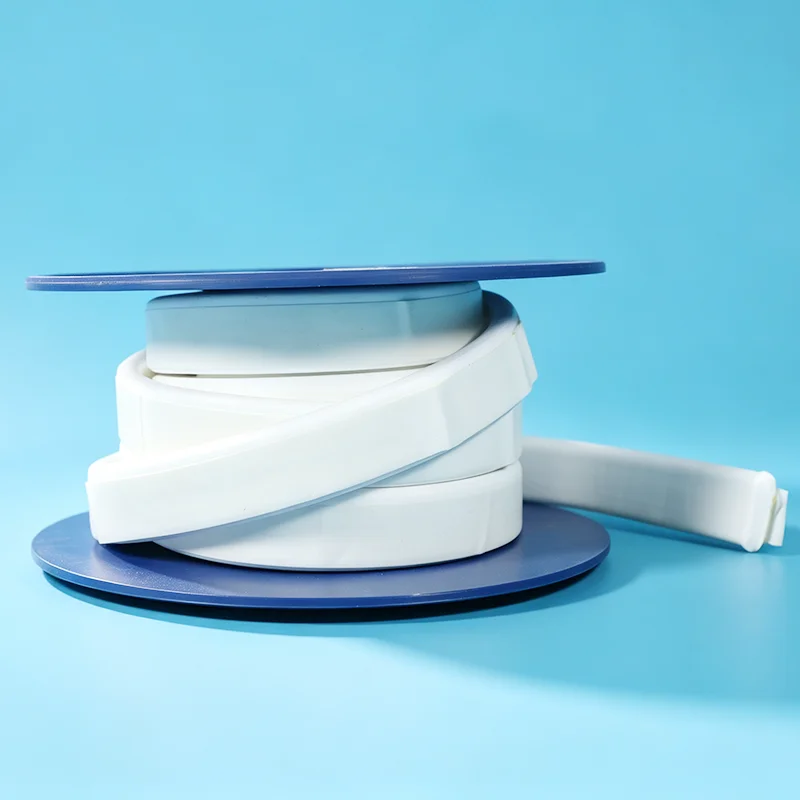

Le cordon d'étanchéité en PTFE expansé est un matériau d'étanchéité continu fabriqué à partir de résine PTFE pure à 100 % par un processus d'expansion. Sa structure microporeuse douce offre une excellente compressibilité et flexibilité, permettant au cordon de s'adapter aux zones d'étanchéité irrégulières, aux espaces et aux géométries de brides complexes tout en conservant des performances d'étanchéité fiables.
Conçu pour une installation facile sur le terrain, le cordon peut être coupé à la longueur requise, placé directement dans la rainure d'étanchéité ou la zone de la bride, et comprimé lors de l'assemblage pour former un joint durable.
L'option autocollante permet de maintenir le cordon en place, notamment pour les surfaces verticales ou les conditions d'installation difficiles.
La structure compressible comble les surfaces inégales et les espaces d'étanchéité difficiles à couvrir avec des joints prédécoupés standard.
Sans charges ni graphite, offrant une excellente résistance chimique et prévenant les risques de contamination.
Reste flexible à des températures cryogéniques jusqu'à -196°C tout en conservant les performances d'étanchéité.
Résiste mieux au fluage et à l'écoulement à froid que le PTFE conventionnel, aidant à maintenir la force d'étanchéité pendant un service prolongé.
|
Problème |
Comment le cordon ePTFE le résout |
|
Des centaines de tailles de joints à stocker |
Un rouleau remplace des milliers de joints prédécoupés — 4 à 6 tailles de cordon couvrent la plupart des applications |
|
Les formes personnalisées prennent trop de temps |
Coupé à longueur sur place — pas d'attente |
|
Fuite de brides endommagées ou déformées |
Un matériau souple et conformable comble les rayures, les piqûres et les irrégularités |
|
Déchets de joints coupés |
Coupez exactement ce dont vous avez besoin – zéro déchet |
|
Les brides fragiles se fissurent sous un couple élevé |
Joints à faible pression de boulon — idéaux pour les brides à revêtement en verre et en plastique |
|
Temps d'arrêt coûteux en attente de joints |
Disponibilité immédiate — pas d'attente pour une découpe personnalisée |
|
Fonctionnalité |
Cordon ePTFE |
Joints prédécoupés |
Feuille de PTFE conventionnelle |
|
Inventaire |
Un rouleau — remplace des centaines de tailles |
Chaque taille doit être stockée |
Plusieurs épaisseurs et tailles |
|
Formes personnalisées |
Découpé sur place – s'adapte à toutes les formes |
Nécessite un outillage personnalisé ou une attente |
Doit être découpé dans une feuille |
|
Conformabilité |
★★★★★ remplit les rayures et les creux |
★☆☆☆☆ rigide |
★☆☆☆☆ rigide |
|
Flux froid |
✅ Pas de fluage |
N / A |
❌ Glisse sous charge |
|
Température |
-196°C à +200°C |
Cela dépend du matériel |
-180°C à +200°C |
|
Résistance chimique |
pH0-14 |
Cela dépend du matériel |
pH0-14 |
|
Déchets |
Zéro |
Significatif |
Significatif |
|
Coût total |
Le plus bas |
Le plus haut |
Modéré |
|
Si votre candidature est... |
Choisir... |
|
Brides endommagées, rayées ou déformées |
Cordon ePTFE |
|
Brides vitrées, céramiques ou plastiques |
Cordon ePTFE – faible pression de boulon |
|
Brides de grand diamètre (plus de 24") |
Cordon ePTFE : pas de joint personnalisé en attente |
|
Brides de forme inhabituelle ou non standard |
Cordon ePTFE – coupé pour s'adapter à n'importe quelle forme |
|
Brides propres et lisses, tailles standard |
Joints prédécoupés |
|
État de la surface de la bride |
Taille de cordon recommandée |
|
Brides lisses et plates |
1/3 de la surface de contact du joint (W) |
|
Brides rugueuses, piquées ou rayées |
1/2 de la surface de contact du joint (W) |
|
Brides étroites (zone de contact ≤7 mm) |
Un joint pleine largeur peut être utilisé |
|
Industrie |
Application |
|
Traitement chimique |
Brides de tuyaux, couvercles de réacteurs, échangeurs de chaleur — acides, solvants |
|
Pharmaceutique |
Équipement stérile, bioréacteurs — Conformité FDA |
|
Nourriture et boissons |
Raccordements sanitaires, équipements de remplissage — Conformité FDA |
|
Pâtes et papiers |
Brides grand diamètre, digesteurs — cyclage thermique |
|
Production d'électricité |
Systèmes à vapeur, brides de condenseur — haute température |
|
Équipement vitré |
Réacteurs, cuves — surfaces fragiles, faible couple |
Défi : Une usine chimique stockait plus de 100 tailles de joints pour plus de 20 tailles de brides. L'inventaire était coûteux et consommait de l'espace. Les brides non standard ont entraîné des jours d'arrêt en attendant des joints personnalisés.
Solution : Remplacement de tous les joints coupés par un cordon en PTFE expansé. Nous avons stocké 4 tailles de cordons à la place.
Résultat : coût d'inventaire réduit de 80 %. Temps d’arrêt réduit de quelques jours à quelques heures. Un cordon couvrait plusieurs tailles de brides.
Défi : Une usine pharmaceutique fissurait les couvercles de réacteurs revêtus de verre en raison du couple élevé requis pour sceller les joints rigides en PTFE.
Solution : passage au cordon d'étanchéité en PTFE expansé avec support auto-adhésif. Faible pression de boulon requise.
Résultat : Zéro dommage à la doublure en verre. Joint parfait avec un couple inférieur. 18 mois et plus – aucun remplacement.
Remarque : Les résultats réels des cas varient selon les conditions d'application. Contactez-nous pour des recommandations spécifiques à une application.
|
Paramètre |
Valeur |
|
Plage de température |
-196°C à +200°C |
|
Pression — Liquide |
Jusqu'à 100 bars |
|
Pression — Gaz |
Jusqu'à 16 bars |
|
Plage de pH |
0-14 — résistance chimique universelle |
|
Densité |
0,7 - 1,0 g/cm³ |
|
Résistance à la traction |
≥7 MPa |
|
Allongement à la rupture |
≥120% |
|
Matériel |
100 % PTFE vierge (expansé) |
|
Support autocollant |
Disponible (standard sur de nombreuses qualités) |
|
Qualité FDA disponible |
Oui — pour les applications alimentaires et pharmaceutiques |
|
Forme de la section |
Gamme de tailles |
Applications courantes |
|
Cordon rond |
Ø 2,4 mm à Ø 25 mm |
Joint de bride standard, garniture de vanne |
|
Carré/Rectangulaire |
3 mm × 1,5 mm à 50 mm × 50 mm |
Applications à larges brides |
|
Bande/Bande |
1,5 mm à 7 mm d'épaisseur × 2 mm à 1 500 mm de largeur |
Étanchéité de grandes surfaces, passages d'homme |
Résine PTFE 100 % vierge – pas de rebroyage, pas de matériaux recyclés. Qualité constante.
Traçabilité complète : chaque lot est traçable. Certificats matériaux sur demande.
Qualités conformes à la FDA disponibles – Conforme aux exigences FDA 21 CFR 177.1550 et BfR.
Fabrication de précision : un processus continu garantit une densité et une compressibilité constantes.
Longue durée de conservation – Durée de conservation illimitée – aucune dégradation au fil du temps.
Qualité testée : résistance à la traction, densité et compressibilité testées par lot.
UN:Quand l'utiliser : Surfaces irrégulières, brides endommagées, tailles non standard, brides de grand diamètre, brides vitrées/plastiques nécessitant un faible couple.
Quand NE PAS l’utiliser : Étanchéité dynamique haute pression (pièces mobiles), étanchéité statique uniquement.
R : Le coût dépend du diamètre/section transversale, de la longueur par rouleau et de la quantité. Un seul rouleau coûte généralement moins cher que le stockage de 10 tailles de joints différentes.
Vue du coût total : le cordon coûte plus cher au mètre qu'une feuille de joint standard. Mais vous coupez exactement ce dont vous avez besoin, zéro déchet, zéro attente, zéro outillage personnalisé. Sur une année, les économies de stocks, de temps d'arrêt et de déchets dépassent le coût des matériaux.
Délai de mise en œuvre:
En stock : expédié sous 24 à 48 heures.
Expédition : air 5-10 jours, mer 15-30 jours.
UN: Température: -196°C à +200°C (court terme +315°C).
Pression: jusqu'à 100 bar (liquide), 16 bar (gaz).
Chimique: pH 0-14, résistance universelle, sauf métaux alcalins fondus et fluor.
Trois erreurs courantes :
(1) Mauvaise taille : le cordon doit représenter 1/3 à 1/2 de la zone de contact du joint.
(2) Serrage excessif : joints en ePTFE à faible couple ; un serrage excessif endommage le cordon.
(3) Assemblage incorrect des extrémités : les extrémités doivent se croiser au niveau d'un trou de boulon. Pour les surfaces endommagées, chevauchez la zone rayée ou doublez-la.
