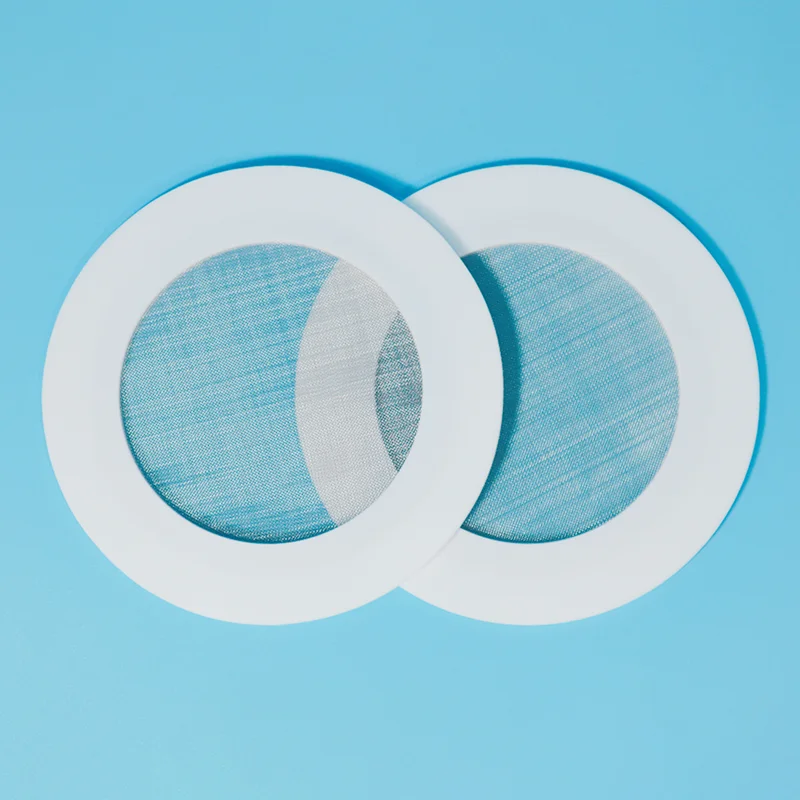

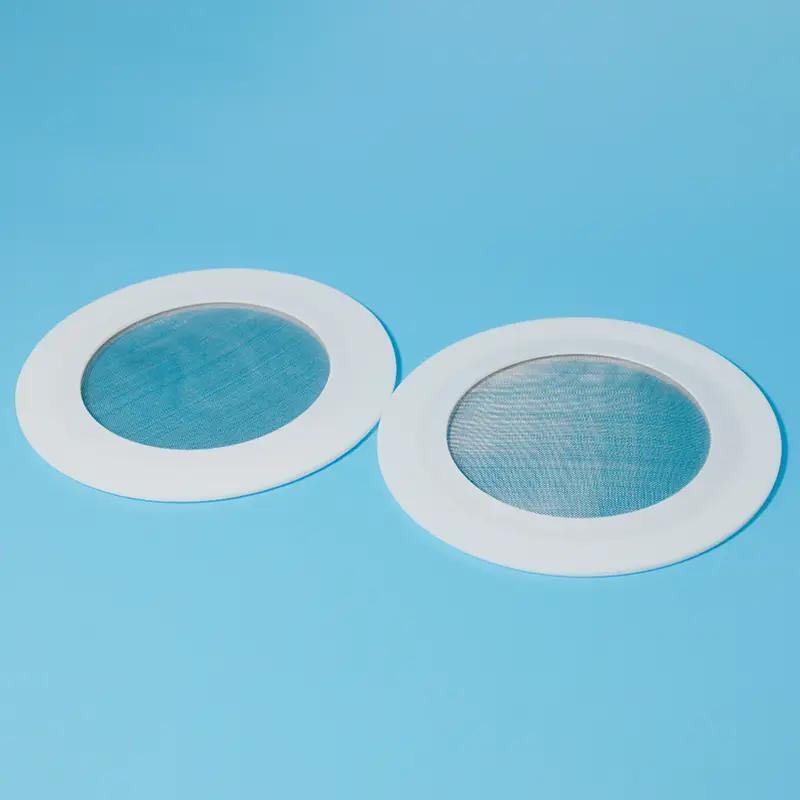

Joint PTFE renforcé par treillis métallique

Les joints en PTFE renforcés par un treillis métallique offrent une résistance structurelle supérieure par rapport aux joints en PTFE standard, avec une résistance à la pression allant jusqu'à 6,4 MPa (64 bars) ; Les spécifications de maille disponibles vont du #40 au #200 (matériau SUS316). En tant que fabricant professionnel, Taifno propose également des modèles conformes à la FDA et adaptés aux industries alimentaire et pharmaceutique.

Veuillez fournir les dimensions de la bride et les spécifications de maillage, et nous vous fournirons un devis dans les 24 heures.

Qu'est-ce qu'un joint PTFE renforcé de treillis métallique ?

Un joint en PTFE renforcé par un treillis métallique est un composant d'étanchéité composite qui combine un élément d'étanchéité en PTFE avec un treillis en acier inoxydable (SUS316) intégré dans la structure du joint. Le treillis métallique assure le renforcement tandis que le PTFE assure la résistance chimique et l'étanchéité.

Deux configurations principales :

Joint renforcé (structurel) : maille métallique intégrée dans le corps en PTFE pour résister à l'écoulement à froid, réduire la relaxation par fluage et empêcher l'éruption sous haute pression

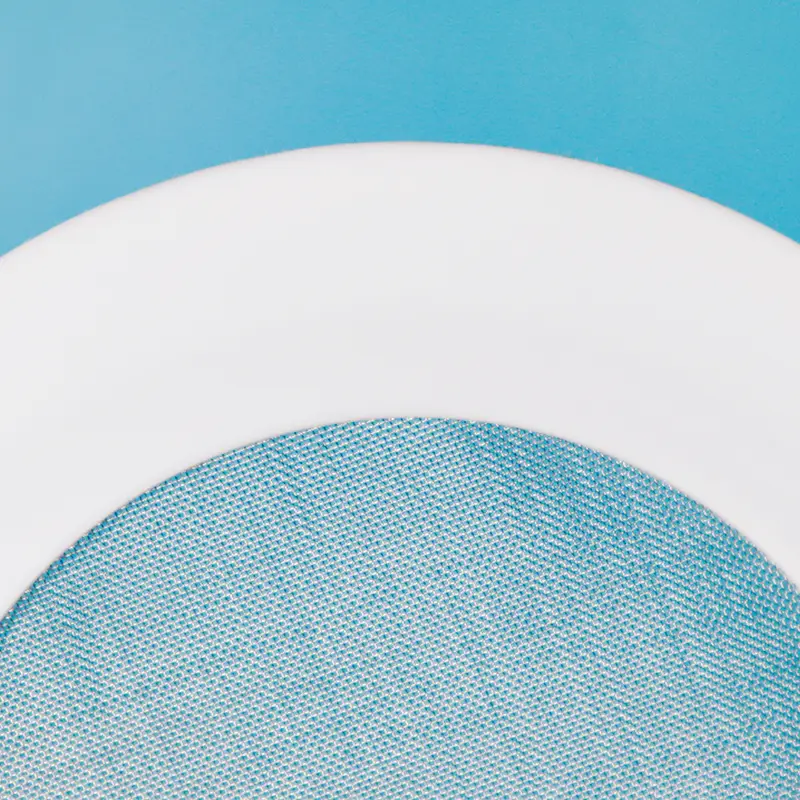

Joint de crépine (filtre) : un treillis métallique recouvre l'alésage, agissant comme une crépine intégrée pour capturer les particules tandis que le PTFE scelle la bride

Comment ça marche :

Corps en PTFE : offre une résistance chimique universelle (pH 0-14) et une étanchéité à faible friction

Maille métallique (SUS316) : fournit un renforcement, une résistance à l'éruption et une filtration

Liaison homogène : PTFE fusionné autour du métal lors du frittage – pas d'adhésifs, pas de délaminage

Avantages clés :

Conception renforcée :réduit le fluage et l'écoulement à froid, maintient le couple des boulons plus longtemps

Protection contre les éruptions :le renfort métallique empêche l'extrusion du joint sous haute pression

Filtration intégrée :capture les particules sans filtre séparé

Étanchéité à faible couple :convient aux brides vitrées, FRP et fonte

Large compatibilité chimique :Le PTFE gère le pH 0-14, le maillage SUS316 gère la plupart des supports

Qualités conformes à la FDA disponibles :applications alimentaires et pharmaceutiques

Options de maillage polyvalentes :disponible du maillage #40 au #200 (SUS316)

Limites à connaître :

La maille du filtre nécessite une inspection périodique : le colmatage peut provoquer une chute de pression ou des dommages

Pas pour un filtrage lourd en continu : utilisez une crépine dédiée pour le chargement de solides lourds

Guide de comparaison et de sélection

Joint PTFE à maille métallique vs gaine métallique vs PTFE standard

Guide de sélection rapide

Guide de sélection de la taille du maillage

Applications principales

Spécifications techniques

Propriétés du joint en PTFE renforcé par un treillis métallique

Tailles disponibles

Assurance qualité

Résine PTFE 100 % vierge - qualité constante, lot après lot

Maille en acier inoxydable SUS316 - matériau de qualité alimentaire résistant à la corrosion

Liaison homogène – PTFE fusionné à travers les perforations du maillage – pas de délaminage

Qualités conformes à la FDA disponibles – pour les applications alimentaires, de boissons et pharmaceutiques

Traçabilité complète - certificats de matériaux sur demande

Délai : tailles standard en stock (24 à 48 heures) ; tailles personnalisées 7-15 jours

Étude de cas

Dans une station de collecte de gaz naturel du nord-ouest de la Chine, un gazoduc haute pression de 15 MPa fonctionnait dans des conditions de haute pression de longue durée, de fréquentes fluctuations de pression et des conditions de milieu complexes. Les joints enroulés en spirale d'origine ont progressivement souffert de corrosion et de dégradation de l'étanchéité causée par une exposition continue à des milieux corrosifs et des cycles de pression répétés, créant des risques potentiels de fuite et affectant le fonctionnement sûr du système de canalisations.

Pour relever ces défis, des joints en PTFE renforcés par des inserts en maille d'acier inoxydable 316L ont été installés comme solution de remplacement. La couche d'étanchéité en PTFE offre une excellente résistance chimique, tandis que le renfort en maille d'acier inoxydable 316L améliore la résistance mécanique, la résistance à la pression et la stabilité de l'étanchéité à long terme.

Après son remplacement, le pipeline a fonctionné en continu pendant plus de 2 ans dans des conditions de pression fluctuantes, maintenant des performances d'étanchéité fiables avec zéro fuite tout au long de la période de service.

FAQ

Q : Qu'est-ce qu'un joint en PTFE renforcé de treillis métallique et quand dois-je l'utiliser ?

R : Un joint en PTFE renforcé par un treillis métallique (également connu sous le nom de joint de crépine en PTFE ou joint en PTFE renforcé) combine la résistance chimique du PTFE avec un renforcement ou une filtration en treillis en acier inoxydable.

Utilisez la version renforcée lorsque vous avez besoin d'une résistance au fluage et d'une protection contre l'éruption, dans des applications à haute pression, à cycles thermiques ou sous vide où le PTFE standard se déformerait.

Utilisez la version avec crépine lorsque vous devez éliminer les particules de votre flux de fluide tout en scellant la bride, cela élimine une crépine séparée, réduit les points de fuite et réduit les coûts d'installation.

Disponible dans des maillages de #40 à #200 (SUS316) et dans des qualités conformes à la FDA.

Q : Quelles tailles de maillage sont disponibles et comment choisir la bonne ?

R : Les joints en PTFE avec treillis métallique sont généralement disponibles en mailles #40, #60, #100, #150 et #200 (acier inoxydable SUS316).

Guide de sélection :

#40 (grossier) : gros solides, boues, exploitation minière.

#60 (moyen) : filtration industrielle générale.

#100 (fin) : traitement chimique, filtration modérée.

#150-#200 (très fin) : applications pharmaceutiques, de haute pureté, alimentaires.

Une maille plus élevée offre une filtration plus fine mais une chute de pression plus élevée. Pour les charges lourdes en solides, utilisez une crépine dédiée, le maillage du joint est destiné à l'élimination légère à modérée des particules.

Besoin d'aide pour sélectionner le bon maillage ? Contactez-nous avec vos médias, température, pression et taille de particules.

Q : Quelles sont les limites et les erreurs les plus courantes ?

UN: Température: -180°C à +200°C service continu.

Pression: Jusqu'à 6,4 MPa (64 bar), dépend de l'épaisseur et de la conception.

Chimique: PTFE pH 0-14 — Le maillage SUS316 gère la plupart des acides, alcalis et solvants.

Trois erreurs courantes :

(1) Utiliser un joint de crépine pour le chargement de solides lourds, les mailles se bouchent, la pression s'accumule et le joint peut tomber en panne. Utilisez une crépine dédiée aux solides lourds.

(2) Choisir une mauvaise taille de maillage : un maillage trop fin entraîne une chute de pression ; trop grossier laisse passer les particules.

(3) Ignorer l'inspection périodique : les filtres peuvent se desserrer ou être endommagés avec le temps ; inspecter régulièrement.
