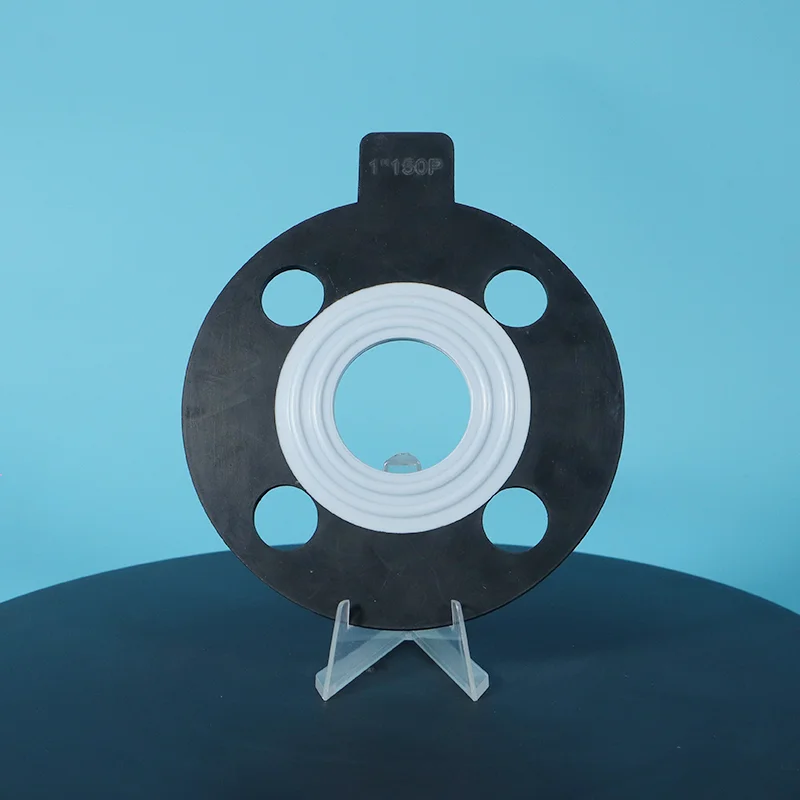

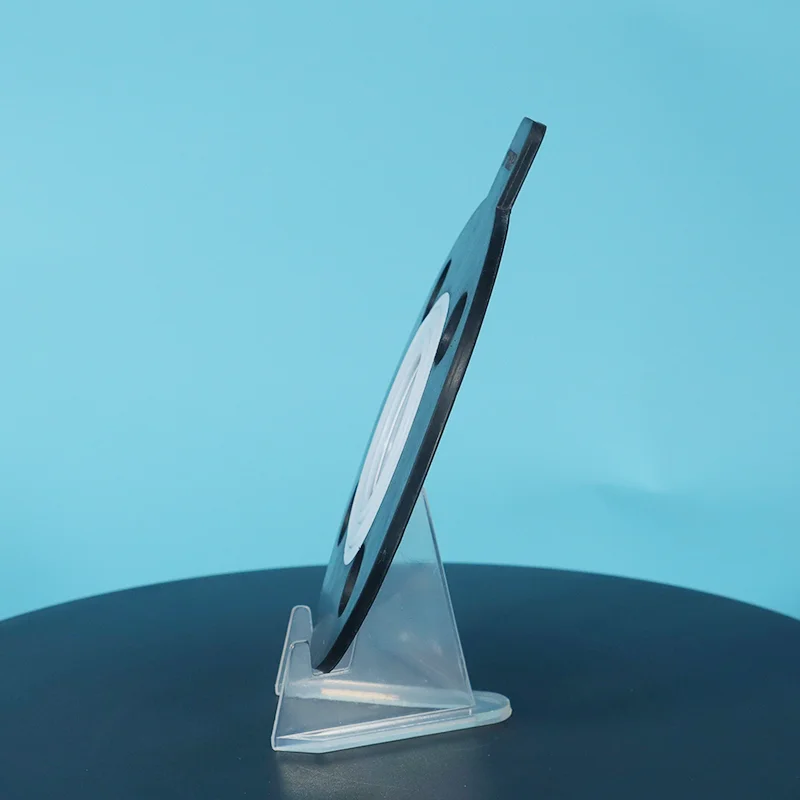

Joint en caoutchouc d'enveloppe PTFE avec ligne de filigrane

Le joint en caoutchouc d'enveloppe en PTFE avec ligne de filigrane est un noyau en caoutchouc entièrement encapsulé dans du PTFE, avec un motif d'ondulation d'eau (dentelé) sur la face d'étanchéité. Le revêtement PTFE offre une résistance chimique universelle (pH 0-14). La surface ondulée de l'eau est la clé, elle fournit une étanchéité fiable à faible couple, évitant ainsi les dommages aux brides à revêtement de verre et en plastique.

Envoyez votre taille de bride, votre support et votre température à Taifno, nous pouvons vous proposer des solutions personnalisées et des prix directs usine.

Qu'est-ce qu'un joint en caoutchouc d'enveloppe PTFE avec ligne filigrane ?

Un joint recouvert de caoutchouc PTFE est un joint d'étanchéité composite constitué d'un noyau en caoutchouc entièrement encapsulé dans un revêtement PTFE, avec un motif d'ondulation d'eau (dentelé) sur la surface d'étanchéité. Cette conception combine la compressibilité du caoutchouc avec la résistance chimique du PTFE et l'adhérence d'une surface dentelée.

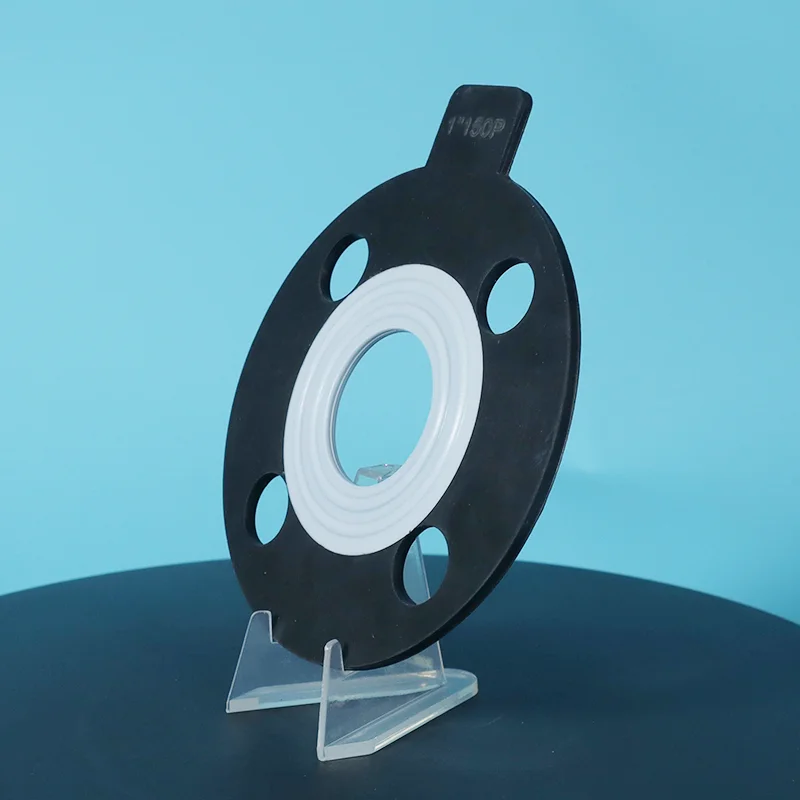

Structure:

Noyau en caoutchouc : offre compressibilité, récupération et conformabilité aux brides inégales

Revêtement PTFE : offre une résistance chimique universelle (pH 0-14), une surface antiadhésive et empêche la contamination des supports

Surface ondulée : le motif dentelé sur la face d'étanchéité offre une adhérence d'étanchéité fiable sous un faible couple de boulon - empêche le glissement et réduit les exigences de charge des boulons.

Principales caractéristiques :

Étanchéité à faible couple : la surface ondulée de l'eau adhère à la face de la bride avec moins de charge de boulon que le PTFE lisse, protège les brides fragiles

Compatible avec les brides : le noyau en caoutchouc souple et le revêtement PTFE protègent les brides doublées de verre, en plastique et en FRP

Résistance chimique : le revêtement PTFE offre une résistance au pH 0-14 et protège le noyau en caoutchouc des attaques chimiques.

Compressibilité : le noyau en caoutchouc comble les irrégularités de la bride et compense le relâchement des boulons

Guide de comparaison et de sélection

PTFE recouvert de caoutchouc vs PTFE expansé vs PTFE solide vs joint d'enveloppe

Guide de sélection rapide

Options de noyau en caoutchouc disponibles

Applications principales

Spécifications techniques

Propriétés du joint recouvert de caoutchouc PTFE

Assurance qualité

Résine PTFE 100 % vierge - qualité constante, lot après lot

Noyau en caoutchouc premium : élastomères de haute qualité avec traçabilité complète

Encapsulation totale : le PTFE recouvre complètement le noyau en caoutchouc – aucun caoutchouc exposé

Qualités conformes à la FDA disponibles – Les qualités EPDM et silicone répondent aux exigences de la FDA.

Traçabilité complète : certificats de matériaux disponibles sur demande

Tailles personnalisées : disponibles dans des tailles de bride standard et des dimensions personnalisées

Délai : tailles standard 5 à 10 jours ; tailles personnalisées 10-15 jours

Étude de cas

Dans une usine de fabrication de pesticides du Zhejiang, un réacteur vitré a été soumis à des conditions de traitement chimique exigeantes, avec un cycle de pression quotidien compris entre -0,09 MPa de vide et 0,8 MPa de pression d'azote.

En raison des fluctuations répétées du vide et de la pression positive, les joints d'origine ont souffert d'une récupération et d'une relaxation des contraintes d'étanchéité insuffisantes, ce qui a entraîné de fréquentes défaillances d'étanchéité et des problèmes de fuite qui ont affecté la production continue.

Pour répondre aux exigences de résistance chimique, de récupération par compression et de performances d'étanchéité dynamique, des joints encapsulés en PTFE à âme en caoutchouc avec une surface d'étanchéité dentelée ont été installés comme solution de remplacement. La couche externe en PTFE offre une excellente résistance aux produits chimiques corrosifs, tandis que le noyau en caoutchouc offre une élasticité et une compensation de compression supérieures, permettant au joint de s'adapter aux changements répétés de vide et de pression.

Après remplacement, le réacteur a fonctionné de manière fiable pendant plus d'un an sans fuite ni défaillance d'étanchéité, améliorant considérablement la stabilité de l'équipement et la fiabilité opérationnelle.

FAQ

Q : Qu'est-ce qu'un joint en caoutchouc d'enveloppe en PTFE avec ligne filigrane et quand dois-je l'utiliser ?

R : Un joint recouvert de caoutchouc PTFE se compose d'un noyau en caoutchouc entièrement encapsulé dans un revêtement PTFE, avec un motif de surface ondulé (dentelé) sur la face d'étanchéité. Le noyau en caoutchouc offre compressibilité et récupération, s'adaptant aux brides inégales et compensant la relaxation des boulons.

Le revêtement PTFE offre une résistance chimique et empêche la contamination des fluides. La surface ondulée de l'eau offre une adhérence fiable sous un faible couple de boulon.

Utilisez-le quand: Brides vitrées, brides en plastique, brides FRP, étanchéité à faible couple requise, surfaces de bride inégales ou endommagées, applications nécessitant à la fois une résistance chimique et une compressibilité.

Quand NE PAS l’utiliser: Températures extrêmes supérieures à +200°C (utiliser du PTFE expansé ou une gaine métallique), applications où le noyau en caoutchouc n'est pas compatible avec le fluide (vérifier la compatibilité chimique), ou service haute pression nécessitant une résistance extrême à l'éclatement.

Q : PTFE recouvert de caoutchouc ou PTFE expansé, lequel dois-je choisir pour les brides revêtues de verre ?

R : Les deux conviennent parfaitement aux brides vitrées, mais ils répondent à des priorités différentes.

recouvert de caoutchouc PTFE: le noyau en caoutchouc offre une compressibilité et une récupération maximales. La surface ondulée de l'eau offre une adhérence étanche au couple le plus bas. Le revêtement PTFE offre une résistance chimique.

Idéal quand : vous avez besoin d'une protection maximale des brides, d'un couple le plus faible possible et les matériaux du noyau en caoutchouc sont compatibles avec votre support.

PTFE expansé (ePTFE): PTFE pur, sans noyau en caoutchouc. Conforme aux irrégularités de la bride. Excellente résistance chimique et plage de température.

Idéal lorsque : votre support n'est compatible avec aucun noyau en caoutchouc, vous avez besoin d'une conformité FDA/USP ou vous avez besoin d'une compatibilité chimique plus large.

Règle rapide :

Couple le plus faible + compatibilité caoutchouc → revêtement en caoutchouc PTFE.

Compatibilité chimique + conformité FDA → ePTFE.

Q : Quelles sont les limites et quelles sont les erreurs les plus courantes ?

UN: Température: -180°C à +200°C (dépend du noyau en caoutchouc).

Chimique: pH 0-14, le revêtement PTFE offre une résistance universelle, mais le noyau en caoutchouc présente des limites chimiques.

Pression: Inférieur aux joints à âme métallique, pas pour les pressions extrêmement élevées.

Trois erreurs courantes :

(1) Utilisation du mauvais noyau en caoutchouc pour le support : le revêtement PTFE protège le noyau en caoutchouc mais si le PTFE est endommagé, le noyau en caoutchouc doit être compatible avec le support.

(2) Serrage excessif : le noyau en caoutchouc est mou ; une compression excessive peut endommager le revêtement PTFE ; utilisez un faible couple avec une installation contrôlée.

(3) Dépassement des limites de température : la limite de température du noyau en caoutchouc est inférieure à celle du revêtement PTFE ; la limite globale du joint est définie par le noyau en caoutchouc et non par le PTFE.
