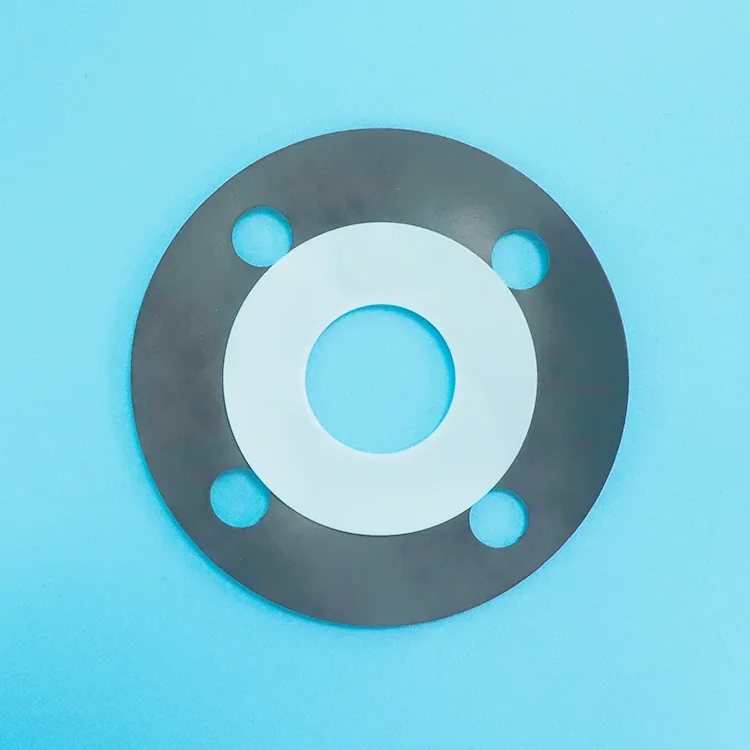

Joint d'enveloppe en PTFE de type B

Le joint d'enveloppe en PTFE de type B est usiné à partir d'un bloc de PTFE dans une section carrée, encapsulant entièrement le noyau de remplissage sans fente. Meilleure intégrité d’étanchéité que le type A. Coût inférieur à celui du PTFE solide.

Envoyez votre taille de bride et votre support à Taifno, nous sommes un fabricant professionnel et pouvons proposer des solutions personnalisées.

Qu'est-ce que le joint d'enveloppe en PTFE de type B ?

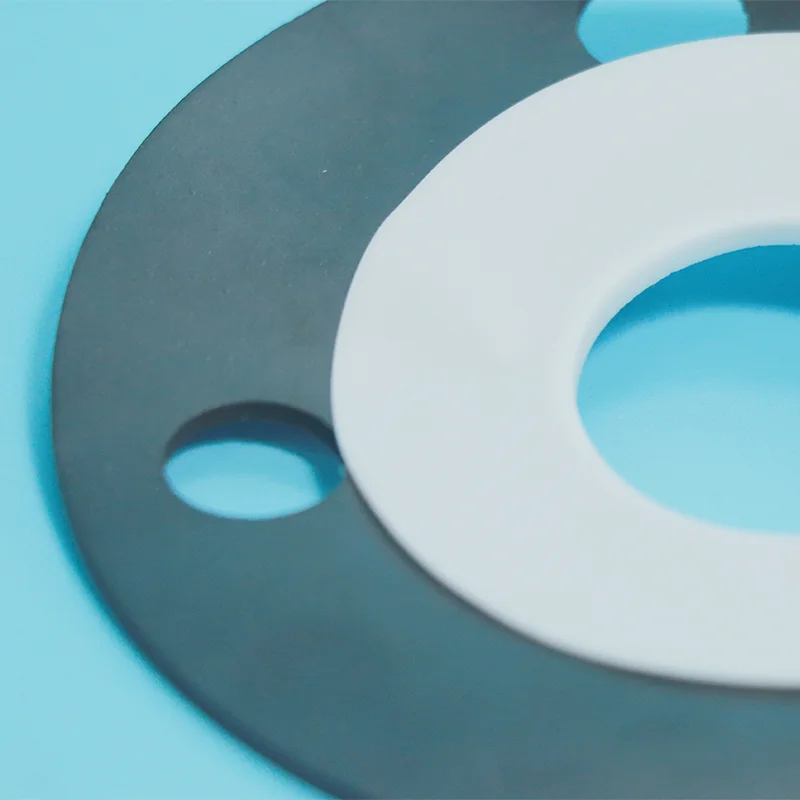

Un joint d'enveloppe en PTFE de type B se compose d'une enveloppe extérieure en PTFE usinée à partir d'un bloc ou d'une feuille de PTFE solide, encapsulant entièrement un noyau de remplissage souple. Contrairement au type A (qui présente une fente découpée à partir du bord extérieur), le type B est usiné avec une section carrée et n'a pas de fente : le noyau de remplissage est complètement scellé dans l'enveloppe en PTFE.

Structure:

Gaine PTFE : usinée à partir d'un bloc ou d'une feuille de PTFE dans une section carrée, encapsulant entièrement le noyau de remplissage sans fente exposée.

Noyau de remplissage : matériau non métallique tel qu'une feuille de caoutchouc sans amiante, une fibre comprimée ou une feuille composite de graphite

Construction de type B : enveloppe complète avec section carrée usinée, sans fente, sans remplissage exposé, meilleure intégrité d'étanchéité

Principales caractéristiques :

Pas de fente : le noyau de remplissage est complètement scellé dans la gaine PTFE, aucun point faible exposé

Meilleure intégrité de l'étanchéité : la construction usinée offre des performances d'étanchéité supérieures à celles du type A.

Correspondance du diamètre intérieur : le diamètre intérieur peut être usiné pour correspondre à l'alésage de la bride, empêchant ainsi les turbulences d'écoulement et réduisant l'érosion.

Guide de comparaison et de sélection

Type A vs Type B vs Type C vs PTFE solide

Guide de sélection rapide

Applications principales

Spécifications techniques

Propriétés du joint d'enveloppe en PTFE de type B

Options de remplissage disponibles

Étude de cas

Dans une grande usine pétrochimique de Shanghai, la vanne de sortie d'un compresseur de gaz de craquage d'éthylène (classe 300) fonctionnait dans des conditions de service contenant du H₂S, avec une exposition à des milieux corrosifs, des températures élevées, des fluctuations de pression et des cycles de démarrage/arrêt fréquents. Les joints spiralés d'origine ont progressivement perdu leurs performances d'étanchéité au cours d'un fonctionnement à long terme en raison de la corrosion des matériaux d'enroulement et des composants de remplissage, créant ainsi des risques potentiels de fuite et augmentant les besoins de maintenance.

Pour relever ces défis, l'usine a remplacé les joints existants par des joints encapsulés en PTFE de type B. Doté d'un noyau de remplissage flexible entièrement recouvert de PTFE, cette conception offre une excellente résistance au H₂S, aux acides, aux alcalis et à d'autres produits chimiques agressifs tout en empêchant tout contact direct entre le fluide de traitement et le matériau de remplissage interne. Le noyau compressible offre également des performances de récupération améliorées, permettant au joint de compenser les irrégularités de la bride et les fluctuations de pression pendant le fonctionnement.

Après l'installation, les joints encapsulés en PTFE de type B ont atteint des performances d'étanchéité stables dans l'application de vanne de sortie de compresseur de gaz de craquage d'éthylène. Tout au long du cycle de révision de 4 ans, le système est resté à zéro fuite, démontrant la fiabilité à long terme de la technologie des joints encapsulés en PTFE dans les applications d'étanchéité pétrochimiques exigeantes tout en réduisant la fréquence de maintenance et en améliorant la sécurité opérationnelle.

FAQ

Q : Qu'est-ce qu'un joint d'enveloppe en PTFE de type B et quand dois-je l'utiliser ?

R : Un joint d'enveloppe en PTFE de type B est une gaine en PTFE usinée avec une section carrée, encapsulant entièrement un noyau de remplissage souple sans fente. L'enveloppe complète offre une intégrité d'étanchéité supérieure à celle du type A (type à fente), sans noyau de remplissage exposé, sans point faible potentiel. Le diamètre intérieur peut être usiné pour correspondre à l'alésage de la bride, évitant ainsi les turbulences d'écoulement.

Utilisez le type B lorsque: Vous avez besoin d'une meilleure fiabilité d'étanchéité que le type A pour un service corrosif à moyenne et haute pression (jusqu'à 5,0 MPa), mais vous ne voulez pas payer pour du PTFE solide.

Quand NE PAS utiliser le type B : Applications à faible pression et sensibles aux coûts où le type A est suffisant. Pour un service à haute pression ou de grand diamètre, envisagez le type C. Pour une pureté chimique ultime et aucun risque de perméation, envisagez le PTFE solide.

Q : Type B ou joint en PTFE solide, lequel dois-je choisir ?

R : Le type B (enveloppe) offre une résistance chimique grâce à la gaine en PTFE avec une compressibilité grâce au noyau de remplissage, à un coût inférieur à celui du PTFE solide.

Cependant, le noyau de remplissage peut être attaqué si un fluide pénètre à travers la gaine PTFE au fil du temps. Le joint en PTFE solide offre une résistance chimique et une pureté maximales, sans noyau de remplissage, sans risque de perméation.

Mais cela coûte beaucoup plus cher et est moins résistant (pas de noyau de remplissage pour assurer le retour élastique).

Règle rapide :

Service moyenne pression, économique et corrosif → Type B.

Haute pression, ultrapur, service critique, aucun risque de perméation acceptable → PTFE solide.

Q : Quelles sont les limites et quelles sont les erreurs les plus courantes ?

UN: Température: Jusqu'à +200°C.

Pression: Jusqu'à 5,0 MPa (50 bars).

Chimique: Résistance universelle pH 0-14, NON compatible avec les métaux alcalins fondus ou le fluor élémentaire à haute température. Le PTFE peut être imprégné par certains produits chimiques (acide nitrique, chlore, oxyde d'éthylène) au fil du temps.

Erreurs courantes :

(1) Utilisation du type B dans les applications où le fluide imprègne le PTFE : certains produits chimiques peuvent pénétrer à travers le PTFE au fil du temps et attaquer le noyau de remplissage, remplacez régulièrement les joints ou utilisez des joints en PTFE solides.

(2) Un serrage excessif : une compression excessive peut endommager la gaine en PTFE, utilisez un couple contrôlé.

(3) Mauvaise sélection de taille : les types A et B sont recommandés pour les tailles jusqu'à DN500, pour les diamètres plus grands, le type C est préféré.
