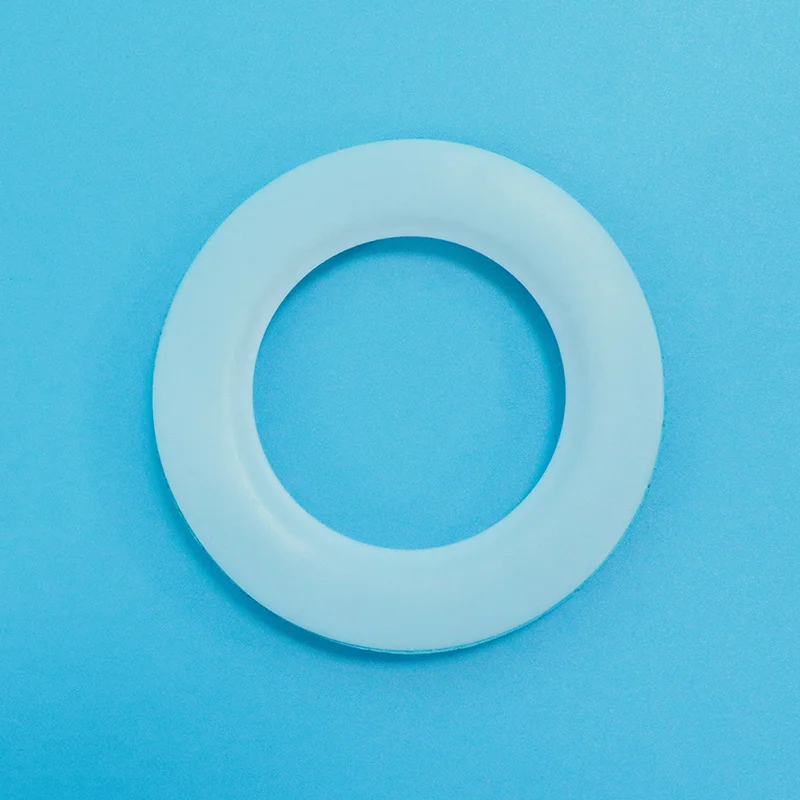

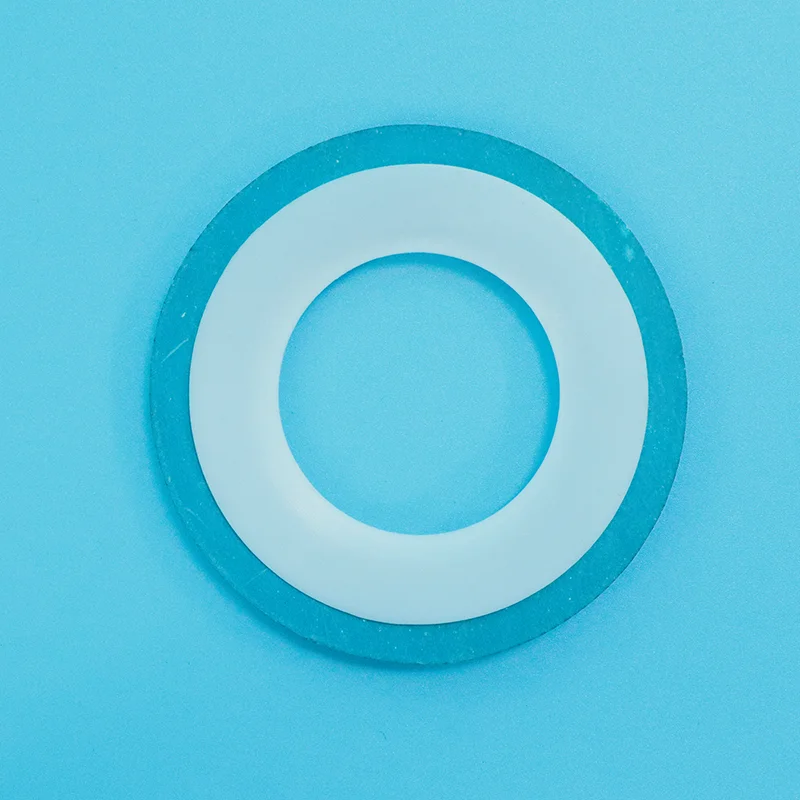

Joint d'enveloppe en PTFE de type A

Si vous recherchez un joint d'enveloppe PTFE de type A de haute qualité, vous pouvez choisir Taifno comme fournisseur et partenaire à long terme. Ce produit est doté d'un noyau de remplissage souple enveloppé dans une gaine en PTFE avec une fente découpée du bord extérieur à l'alésage intérieur. Disponible dans des tailles jusqu'à DN500. Facteur de joint m=2,5, contrainte d'assise minimale y=20 MPa.

Qu'est-ce que le joint d'enveloppe en PTFE de type A ?

Un joint d'enveloppe en PTFE de type A se compose d'une enveloppe extérieure en PTFE avec un noyau de remplissage souple à l'intérieur. La gaine en PTFE est fendue du bord extérieur vers l'intérieur jusqu'à l'alésage intérieur, permettant ainsi l'insertion du noyau de remplissage.

Structure:

Gaine en PTFE : fabriquée à partir d'une feuille ou d'un tube en PTFE (généralement de 0,8 à 1,0 mm d'épaisseur), fendue du bord extérieur à environ 1,5 à 2 mm de l'alésage intérieur.

Noyau de remplissage : matériau non métallique tel qu'une feuille de caoutchouc sans amiante, une fibre comprimée ou une feuille composite de graphite

Construction de type A : la conception à fente simplifie l'insertion du noyau de remplissage, réduisant ainsi la complexité et les coûts de fabrication.

Principales caractéristiques :

Gaine PTFE : offre une résistance chimique universelle (pH 0-14), une surface antiadhésive et protège le noyau de remplissage des attaques chimiques

Noyau de remplissage : offre la compressibilité, la résilience et la capacité de s'adapter aux irrégularités de la bride

Économique : coût de fabrication inférieur à celui des types B ou C – rentable pour les services chimiques généraux

Guide de comparaison et de sélection

Type A vs Type B vs Type C vs PTFE solide

Guide de sélection rapide

Applications principales

Spécifications techniques

Propriétés du joint d'enveloppe en PTFE de type A

Tailles disponibles

Assurance qualité

Résine PTFE 100 % vierge - qualité constante, lot après lot

Traçabilité complète : certificats de matériaux disponibles sur demande

Plusieurs options de remplissage : caoutchouc sans amiante, fibre compressée, composite de graphite

Tailles personnalisées : disponibles dans des tailles de bride standard et des dimensions personnalisées

Délai : tailles standard en stock (24 à 48 heures) ; tailles personnalisées 5-10 jours

FAQ

Q : Quand dois-je utiliser un joint d’enveloppe en PTFE de type A ?

R : Un joint d'enveloppe en PTFE de type A se compose d'une gaine en PTFE avec une fente découpée du bord extérieur à l'alésage intérieur, avec un noyau de remplissage souple inséré à l'intérieur. La gaine en PTFE offre une résistance chimique universelle (pH 0-14), tandis que le noyau de remplissage offre compressibilité et résilience.

Utilisez le type A lorsque : Vous avez besoin d'une résistance chimique pour un service corrosif à basse et moyenne pression (jusqu'à 4,0 MPa) et le coût est un facteur à prendre en compte.

Quand NE PAS utiliser le type A : Services à haute pression ou critiques où l'intégrité de l'étanchéité est primordiale, envisagez le type B ou C.

Comparaison des coûts: Le type A coûte 30 à 50 % de moins que les joints en PTFE solides de même taille, ce qui en fait le choix préféré pour les services chimiques généraux.

Q : Type A, Type B ou Type C, lequel dois-je choisir ?

R : Le type A (fente) est le plus économique et le meilleur pour les services chimiques généraux à basse pression.

Le type B (usiné) offre une meilleure intégrité d'étanchéité avec une enveloppe entièrement en PTFE et sans fente, idéal pour les services critiques à pression moyenne-haute.

Le type C (tôle ondulée) offre la pression nominale et la résistance à l'éruption les plus élevées, idéales pour les hautes pressions et les cycles thermiques.

Règle rapide :

Jusqu'à 4,0 MPa, produits chimiques généraux → Type A.

Pression plus élevée, service critique → Type B.

Haute pression, cyclage thermique, risque d'éruption → Type C.

Remarque sur la taille : Type A recommandé jusqu'à DN500 ; pour les diamètres plus grands, le type C est préférable.

Q : Quelles sont les limites des joints d’enveloppe de type A et quelles sont les erreurs les plus courantes ?

UN: Température: Jusqu'à +200°C.

Pression: Jusqu'à 4,0 MPa (40 bars).

Chimique: Résistance universelle pH 0-14, NON compatible avec les métaux alcalins fondus ou le fluor élémentaire à haute température.

Trois erreurs courantes :

(1) Utilisation du type A en service haute pression : au-dessus de 4,0 MPa, le joint peut se déformer ou échouer ; utilisez le type B ou C.

(2) Un serrage excessif : une compression excessive peut endommager la gaine en PTFE au niveau de la fente, exposant le noyau de remplissage à une attaque chimique.

(3) Utilisation dans des applications avec des supports qui imprègnent le PTFE : certains produits chimiques (acide nitrique, chlore, oxyde d'éthylène) peuvent pénétrer à travers le PTFE au fil du temps et attaquer le noyau de remplissage. Pour ces services, remplacez régulièrement les joints ou utilisez des joints solides en PTFE.
