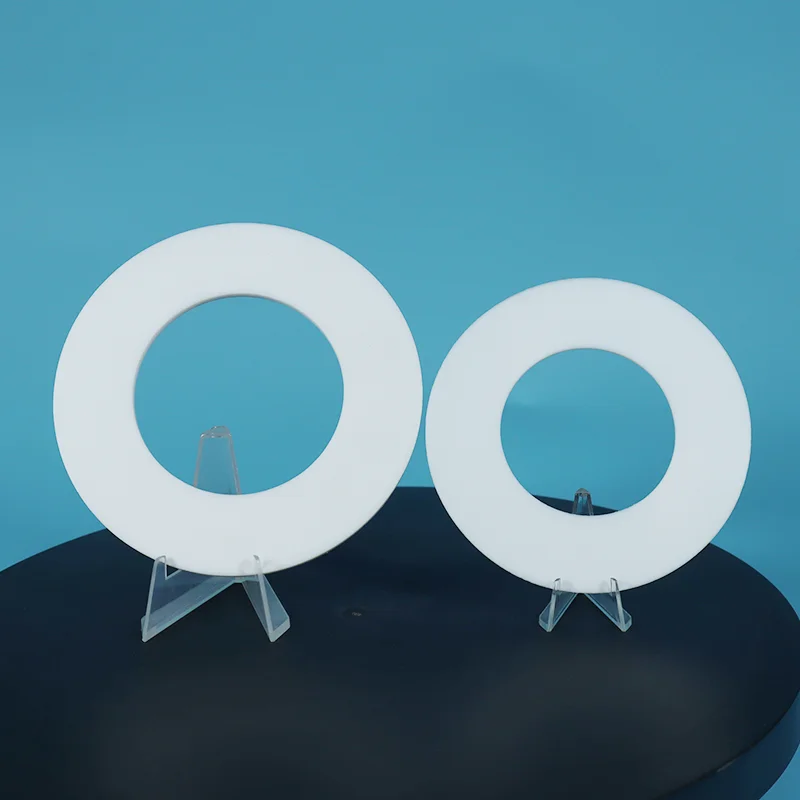

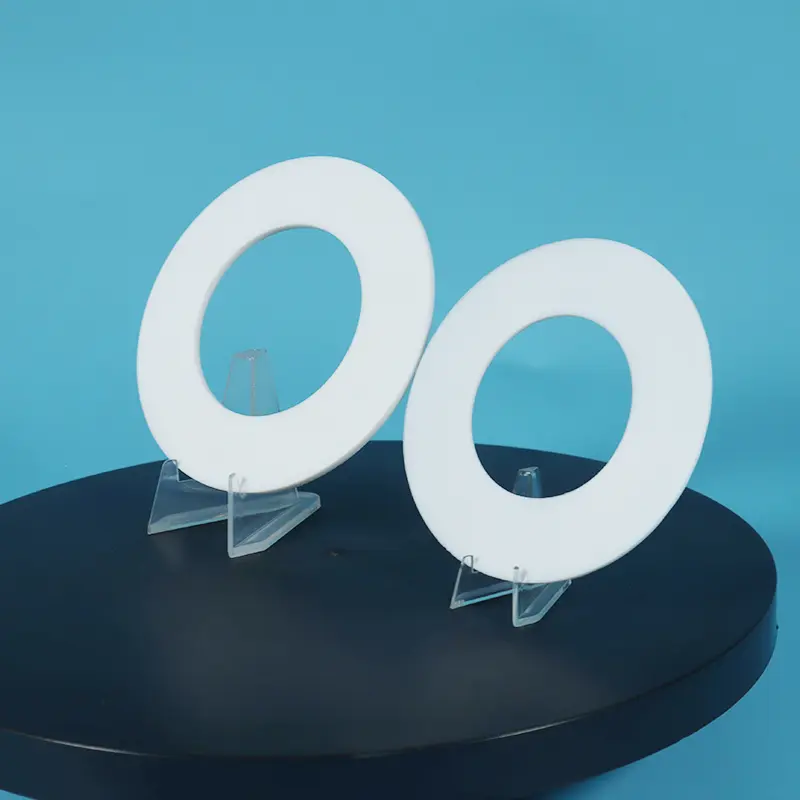

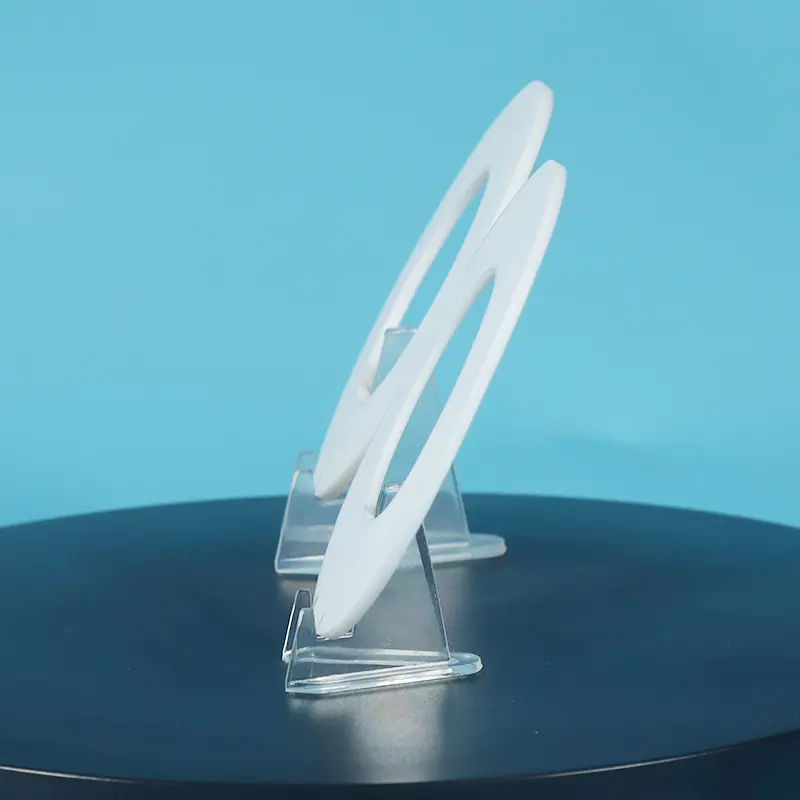

Joint plat vierge en PTFE

Par rapport aux joints en caoutchouc ou en graphite, les joints plats en PTFE pur offrent des performances supérieures face aux fluides corrosifs, aux températures extrêmes et aux applications nécessitant des niveaux élevés d'hygiène. Avec 20 ans d'expérience dans l'industrie du PTFE, Taifno fournit des matériaux d'étanchéité adaptés à vos exigences spécifiques en matière de produits chimiques, de température et de pureté ; n'hésitez pas à nous contacter.

Présentation du produit et pourquoi choisir

Qu'est-ce qu'un joint PTFE ?

Un joint PTFE (joint polytétrafluoroéthylène) est un composant d'étanchéité fabriqué à partir de résine PTFE par des processus d'usinage, de moulage ou de découpe. Les joints plats Virgin PTFE sont appréciés pour leur large résistance chimique, leur large plage de températures de fonctionnement et leurs propriétés non contaminantes. Ils sont disponibles dans des configurations comprenant des joints plats, des joints en forme de V, des segments de piston et des sièges de robinet à tournant sphérique.

Caractéristiques clés

Résistance chimique universelle (pH 0-14) :Résistant à pratiquement tous les produits chimiques industriels, acides, solvants et alcalis

Large plage de température (-180°C à +200°C) :Maintient l’intégrité de l’étanchéité du service cryogénique au service à haute température

Coefficient de frottement le plus bas (0,05-0,10) :Autolubrifiant, réduit l'usure des surfaces de contact

Surface antiadhésive :Empêche l'adhésion et l'accumulation des supports, nettoyage facile

Excellente isolation électrique :Rigidité diélectrique élevée jusqu'à 20 kV/mm

Qualités conformes à la FDA disponibles :Le PTFE vierge est conforme à la norme FDA 21 CFR 177.1550

Pourquoi choisir le PTFE plutôt que d’autres matériaux ?

Guide de comparaison et de sélection

Joints PTFE, caoutchouc, métal ou graphite

Comparaison des qualités de PTFE

Guide de sélection rapide

Applications principales

Spécifications techniques

Propriétés du joint PTFE

Tailles disponibles

Assurance qualité

Matériau 100 % résine vierge – pas de rebroyage, pas de matériaux recyclés

Traçabilité complète : certificats de matériaux disponibles sur demande

Qualités conformes à la FDA disponibles - conforme à la norme FDA 21 CFR 177.1550

Fabrication sur mesure : disponible en différentes tailles, épaisseurs et formes

Délai : tailles standard en stock (24 à 48 heures) ; tailles personnalisées 5-10 jours

Cas de produit

Une usine de papier de Guangdong, en Chine, a connu de fréquentes défaillances d'étanchéité dans son système de condensat de vapeur fonctionnant à 180°C et à une pression de 1,6 MPa. Le système était soumis à deux cycles thermiques chaque jour, provoquant des dilatations et des contractions répétées du raccord à bride. Les joints d'origine en PTFE pur souffraient d'une déformation par fluage et de performances d'étanchéité réduites sous des cycles thermiques continus, nécessitant un remplacement environ une fois par mois. Une maintenance fréquente augmente non seulement les coûts d'exploitation, mais affecte également la fiabilité des équipements et l'efficacité de la production.

Pour résoudre ce problème, l'usine a remplacé les joints en PTFE pur conventionnels par des joints en PTFE chargés de verre, fabriqués à partir de feuilles de PTFE renforcées de fibre de verre. Comparé au PTFE non chargé, le PTFE chargé de verre offre une résistance à la compression améliorée, une stabilité dimensionnelle améliorée et une meilleure résistance au fluage et à l'écoulement à froid dans des conditions de température et de pression élevées. Ces propriétés mécaniques améliorées le rendent plus adapté aux applications impliquant des cycles thermiques répétés et des exigences d'étanchéité des brides à long terme.

Après l'installation, les joints en PTFE chargés de verre ont maintenu des performances d'étanchéité stables en fonctionnement continu à 180°C, 1,6 MPa et deux cycles thermiques par jour. L'intervalle de remplacement des joints a été considérablement prolongé, passant d'environ 1 mois à 14 mois, réduisant considérablement la fréquence de maintenance et améliorant la fiabilité du système de condensat de vapeur.

Résultats de la candidature :

● Équipement d'application :Système de condensation de vapeur dans une usine de papier

● Conditions de fonctionnement :Température 180°C / Pression 1,6 MPa / 2 cycles thermiques par jour

● Solution originale :Joint en PTFE pur

● Solution de remplacement :Joint PTFE chargé verre

● Amélioration de la durée de vie :Prolongé de 1 mois à 14 mois

● Avantages clés :Résistance au fluage améliorée, meilleure stabilité dimensionnelle, fréquence de maintenance réduite et fiabilité d'étanchéité améliorée à long terme

Ce cas met en évidence les avantages des matériaux PTFE chargés de verre dans les applications d'étanchéité à haute température avec des cycles thermiques fréquents, offrant une solution plus durable que les joints en PTFE pur standard pour les environnements industriels exigeants.

FAQ

Q : Qu'est-ce qu'un joint en PTFE et pourquoi est-il utilisé sur du caoutchouc ou du métal ?

R : Un joint en PTFE (joint en polytétrafluoroéthylène) est un composant d'étanchéité utilisé pour empêcher les fuites entre les brides et les raccords de tuyaux. Les joints plats Virgin PTFE sont préférés au caoutchouc et au métal car ils offrent une résistance chimique universelle (pH 0-14), le caoutchouc gonfle sous l'effet des produits chimiques et le métal se corrode.

Ils offrent également une large plage de températures (-180°C à +200°C), une surface antiadhésive et des qualités conformes à la FDA pour les applications alimentaires et pharmaceutiques.

Quand utiliser le PTFE : Produits chimiques agressifs, températures extrêmes, processus réglementés par la FDA et applications où la contamination n'est pas acceptable.

Quand NE PAS utiliser le PTFE: Métaux alcalins fondus, fluor élémentaire à haute température ou applications nécessitant une résistance mécanique élevée sans renfort de charge.

Q : Quelle est la différence entre les joints en PTFE vierge, en PTFE chargé et en PTFE expansé (ePTFE) ?

R : Les joints plats en PTFE vierges vierges sont fabriqués à partir de résine PTFE pure et non chargée et offrent la résistance chimique et la pureté les plus élevées, le choix préféré pour le contact alimentaire et le traitement pharmaceutique réglementés par la FDA.

Les joints plats en PTFE vierge rempli contiennent des additifs tels que du verre, du sulfate de baryum ou du carbone pour améliorer la résistance mécanique et réduire le fluage, ce qui les rend adaptés aux applications à haute pression. Le PTFE chargé est le type le plus courant pour un usage industriel général.

Les joints en PTFE expansé (ePTFE) sont produits en étirant du PTFE vierge pour créer un matériau hautement compressible et conformable qui scelle efficacement sur les surfaces de bride rugueuses, endommagées ou irrégulières à des charges de boulons inférieures. Contrairement au PTFE chargé, l'ePTFE conserve la pleine résistance chimique du PTFE vierge car aucun additif n'est introduit.

Q : Quelles sont les limites du joint plat Virgin PTFE et quelles sont les erreurs les plus courantes ?

UN: Température: -180°C à +200°C service continu.

Chimique: Résistance universelle pH 0-14, NON compatible avec les métaux alcalins fondus ou le fluor élémentaire à haute température.

Limites: Le PTFE a une mauvaise résistance au fluage (écoulement à froid), il se déforme sous haute pression à long terme. Le PTFE a également une faible résistance mécanique et ne convient pas aux impacts à haute pression sans renfort de remplissage.

Trois erreurs courantes :

(1) Utilisation de PTFE vierge en service haute pression : il se déforme sous une charge soutenue ; utiliser du PTFE chargé.

(2) Serrage excessif : le PTFE est mou ; une compression excessive provoque un fluage et des fuites. Utilisez une clé dynamométrique.

(3) Mauvaise sélection de qualité : tous les joints plats Virgin PTFE ne sont pas identiques ; choisissez vierge pour la pureté, rempli pour la résistance, ePTFE pour la conformabilité. Nous incluons les spécifications d’installation avec chaque commande.

Besoin d'aide pour sélectionner la bonne note ? Contactez-nous avec votre température, pression et fluide, nous vous recommandons la bonne qualité de PTFE dans les 24 heures.
