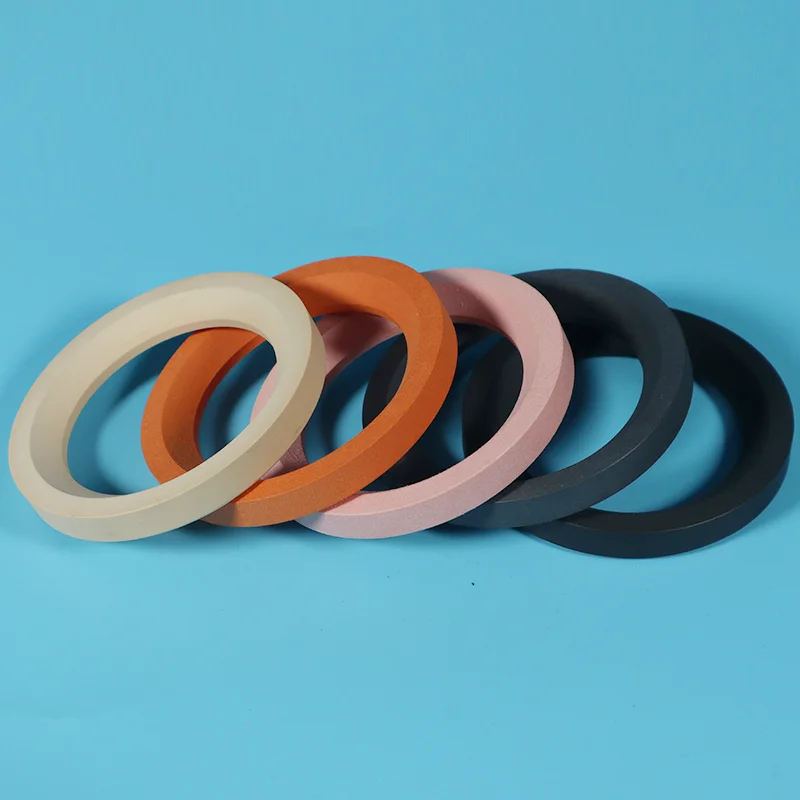

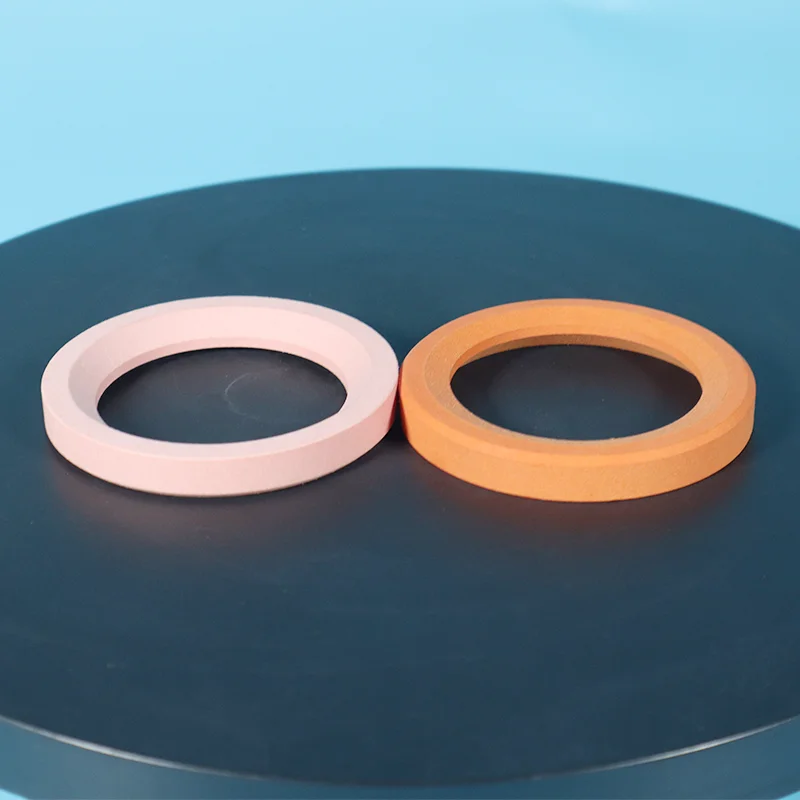

Siège de valve en PTFE modifié rempli

Les sièges de soupape en PTFE modifié rempli sont fabriqués avec précision en incorporant de la fibre de verre, de la fibre de carbone ou des résines modifiées avancées, améliorant ainsi la résistance mécanique et la stabilité dimensionnelle sans compromettre la résistance chimique.

Taifno est un fabricant spécialisé doté de capacités internes de R&D et de production. Nos produits sont conformes à plusieurs certifications internationales, y compris les normes CE et FDA, et sont disponibles dans une variété de spécifications modifiées, telles que les qualités chargées en fibre de verre, chargées en fibre de carbone, remplies de bisulfure de molybdène (MoS₂) et modifiées TFM™.

Pourquoi choisir des sièges de soupape en PTFE modifié rempli ?

Le problème du PTFE vierge

Trois avantages fondamentaux

1. Résistance améliorée au fluage

Le PTFE standard se déforme de manière permanente sous une charge soutenue, entraînant des fuites et un remplacement fréquent. Les composés PTFE modifiés, y compris les résines modifiées TFM™ et les qualités chargées de verre/carbone, résistent à la déformation sous charge et maintiennent la force d'étanchéité pendant une durée de service prolongée. Le résultat est un siège de soupape qui maintient le couple plus longtemps et offre une étanchéité plus serrée.

2. Résistance à l'usure supérieure

Les sièges de soupape dans les milieux abrasifs, les boues, le sable ou les fluides cristallisants s'usent rapidement. Le PTFE chargé en verre offre une résistance à la compression et une rigidité accrues, tandis que les qualités chargées en carbone offrent une faible friction et une faible dissipation thermique. Les améliorations de la résistance à l'usure peuvent prolonger la durée de vie 3 à 5 fois plus longue que celle du PTFE vierge.

3. Taux de perméation inférieur

Dans les services chimiques critiques, les fluides peuvent s'infiltrer lentement à travers le PTFE vierge, attaquant le corps de la vanne ou s'échappant dans l'atmosphère. Les résines PTFE modifiées comme le TFM™ PTFE ont une structure polymère plus dense, réduisant considérablement la perméation et améliorant l'intégrité du joint.

Comparaison : PTFE modifié et PTFE vierge

Comparaison des coûts et des performances

Aperçu clé : Le PTFE Virgin coûte moins cher au départ, mais si vous le remplacez tous les 6 à 12 mois, le coût cumulé des pièces + main d'œuvre + temps d'arrêt dépasse rapidement le coût d'un siège en PTFE modifié qui dure 3 à 5 ans.

Comparaison des performances

Applications

Industries primaires

Équipement typique

Vannes à boisseau sphérique flottantes et à tourillon

Vannes papillon

Robinets-vannes et robinets à soupape

Vannes à boisseau

Vannes de régulation et vannes d'étranglement

Applications du monde réel

Étude de cas 1 : Prolongation de durée de vie 4x avec du PTFE modifié

Défi : Une usine chimique remplaçait les sièges de vannes en PTFE sur des vannes de régulation manipulant des acides agressifs tous les 8 à 10 mois en raison d'une déformation par fluage et de fuites. Les temps d'arrêt pour remplacement coûtent 5 000 $ par vanne et par événement.

Solution : Passage aux sièges en PTFE modifié TFM™ avec une résistance au fluage et une stabilité dimensionnelle améliorées.

Résultat : les sièges ont duré plus de 3 ans, 4 x plus longtemps que le PTFE vierge. Élimination de 3 événements de remplacement par vanne.

Économies totales : 15 000 $ par vanne sur 3 ans, plus des risques réduits en matière de main-d’œuvre et de sécurité.

Étude de cas 2 : Problème de perméation des robinets à tournant sphérique résolu

Défi : Le client d'un fabricant de vannes à bille utilisait des sièges de vanne en PTFE qui n'offraient pas une résistance suffisante à la déformation, à l'usure et à la perméation. Le PTFE avait également tendance à gonfler et à se contracter, ce qui rendait l'étanchéité imparfaite.

Le fabricant a collaboré avec des experts en matériaux pour remplacer le matériau du siège de vanne par du PTFE modifié TFM™, qui offre une résistance à la déformation bien supérieure et un taux de perméation inférieur à celui du PTFE standard.

Le matériau a également fourni une finition de surface plus lisse, réduisant la friction et améliorant l'étanchéité entre la bille et le siège.

Résultat : Le nouveau siège offrait une meilleure résistance à la perméation, une stabilité dimensionnelle améliorée et une intégrité structurelle améliorée. Le fabricant produit désormais ces sièges de soupape dans des tailles allant de ¾ à 54 pouces de diamètre, avec des applications dans les industries de transformation chimique, de l'éthanol, du pétrole et du gaz, des chemins de fer, du papier et de l'alimentation.

Étude de cas 3 : PTFE chargé de verre pour le service de lisier

Défi : Une exploitation minière remplaçait les sièges de vannes toutes les 4 à 6 semaines sur les vannes à lisier manipulant des particules de minerai abrasives. Les sièges en PTFE vierge s'usaient rapidement, provoquant de fréquentes interruptions de production.

Solution : Mise à niveau vers des sièges en PTFE chargé de verre avec une résistance à l'usure et une solidité améliorées.

Résultat : les sièges ont duré 8 mois, 8 fois plus longtemps que le PTFE vierge. La disponibilité de la production a considérablement augmenté. Intervalles de maintenance étendus de semaines à mois.

Remarque : Les résultats réels des cas varient selon les conditions d'application. Contactez-nous pour des recommandations spécifiques à une application.

Spécifications techniques

Options de qualité des matériaux

Pourquoi choisir Taifno ?

Matériau 100 % résine vierge : pas de rebroyage, pas de matériau recyclé. Qualité constante, lot après lot.

Traçabilité complète : chaque lot est traçable, de la matière première au produit fini. Certificats matériaux disponibles sur demande.

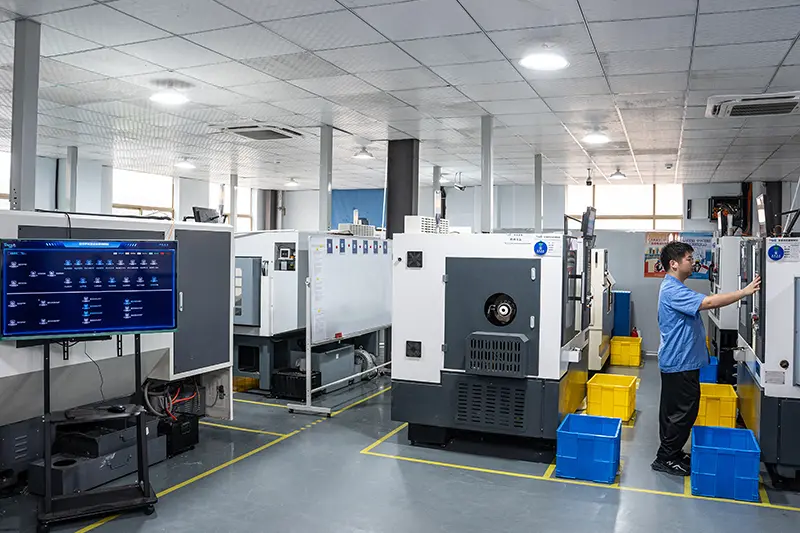

Usinage de précision : les sièges sont usinés avec précision selon des tolérances serrées (précision de 0,1 mm disponible) à l'aide de tours CNC.

Certifié ISO – Processus de fabrication certifiés selon les systèmes de gestion de la qualité ISO.

Qualités conformes à la FDA disponibles – Le PTFE vierge et certaines qualités modifiées répondent aux exigences de la FDA 21 CFR 177.1550.

Assistance à la conception personnalisée : assistance technique pour optimiser la géométrie du siège pour la conception spécifique de votre vanne.

FAQ

Q : Qu'est-ce qu'un siège de vanne en PTFE modifié rempli et quand dois-je passer du PTFE vierge ?

R : Les sièges de soupape en PTFE modifiés ajoutent des charges telles que de la fibre de verre, du carbone ou des résines avancées pour améliorer la résistance mécanique, la résistance au fluage et la résistance à l'usure tout en préservant la résistance chimique du PTFE.

Effectuez une mise à niveau lorsque : Vos sièges en PTFE vierge actuels se déforment sous la pression, s'usent prématurément ou permettent la pénétration des médias. Dans ces cas, le PTFE modifié peut prolonger la durée de vie de 3 à 5 fois, réduisant ainsi les temps d'arrêt et le coût total.

Q : Rempli de verre, chargé de carbone ou TFM™ modifié, quel grade convient à ma valve ?

R : Trois grades, trois applications différentes :

Rempli de verre : médias abrasifs, boues, charge élevée, résistance à l'usure et résistance les plus élevées. Pas pour HF ou alcali fort.

Rempli de carbone : Haute vitesse, fonctionnement à sec, dissipation thermique, meilleure conductivité thermique et faible friction. Pas pour les oxydants puissants.

TFM™ modifié : sensible à la perméation, cycles thermiques, services chimiques critiques, structure plus dense, meilleure récupération des contraintes. Coût plus élevé, mais durée de vie la plus longue.

Règle rapide :

Besoin de résistance à l’abrasion ? Rempli de verre.

Besoin d'une dissipation thermique ? Rempli de carbone.

Besoin d’un contrôle de perméation et d’une longue durée de vie ? TFM™.

Q : Quelles sont les limites et l’erreur d’installation la plus courante ?

UN: Température: -180°C à +200°C (selon qualité).

Pression: jusqu'à 414 bar — varie selon la conception et le matériau.

Limites chimiques :

Rempli de verre : Pas pour HF ou alcali fort – le verre réagit

Rempli de carbone : pas pour les oxydants puissants – le carbone s'oxyde

Virgin PTFE & TFM™ : Ne convient pas aux métaux alcalins fondus ni au fluor gazeux

Erreur la plus courante : Surcompression. Le PTFE modifié est plus dur que le PTFE vierge et nécessite une force d'assise précise. Une compression trop importante endommage le siège ; trop peu provoque des fuites.
