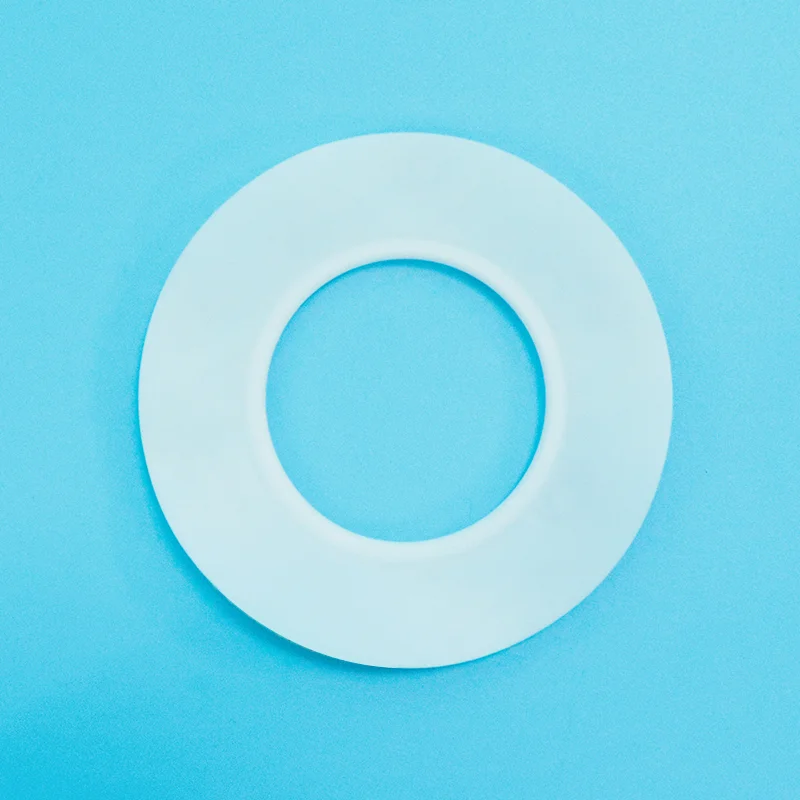

Joint d'enveloppe en PTFE de type C

Taifno est un fabricant professionnel de joints d'enveloppe en PTFE de type C. Nous sommes certifiés ISO 9001 et ISO 14001 et nos produits sont conformes aux normes internationales faisant autorité telles que CE et FDA ; nous proposons également une personnalisation basée sur les exigences spécifiques de l’industrie et les conditions d’exploitation.

Le joint de type C est constitué d'une enveloppe PTFE combinée à un noyau ondulé en acier inoxydable (disponible en acier inoxydable 304 ou 316). Le noyau métallique renforcé améliore non seulement la résistance structurelle, mais offre également une résilience et améliore la résistance aux fluctuations de pression et aux cycles thermiques.

Comment fonctionne le joint d'enveloppe en PTFE de type C ?

Le joint d'enveloppe en PTFE de type C est une solution d'étanchéité renforcée conçue pour les environnements d'exploitation exigeants et à haute pression. Il comporte une couche externe en PTFE combinée à un noyau de renfort ondulé en acier inoxydable, créant une structure composite offrant à la fois une résistance chimique et une résistance mécanique.

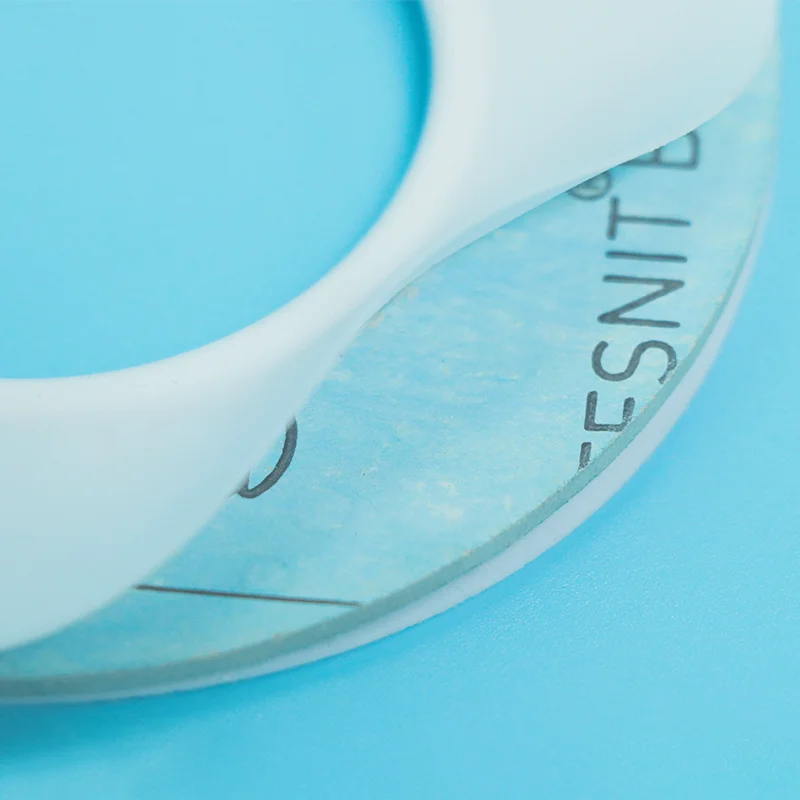

La structure du joint comprend :

Couche extérieure en PTFE : La gaine PTFE entoure complètement le renfort métallique interne, créant une surface d'étanchéité résistante à la corrosion. Il protège l’insert métallique du contact direct avec des fluides agressifs tout en conservant l’excellente résistance du PTFE aux acides, alcalis, solvants et autres produits chimiques.

Renfort ondulé en acier inoxydable : L'insert ondulé interne en acier inoxydable 304 ou 316 fonctionne comme un élément de support flexible. Sa conception en forme de ressort permet au joint de récupérer après compression, de maintenir la pression d'étanchéité et de résister à la déformation sous des charges fluctuantes.

Conception d'étanchéité renforcée : La combinaison du PTFE et d'un noyau en métal ondulé permet à la construction de type C de maintenir les performances d'étanchéité lors des changements de pression, de la dilatation thermique et des cycles de fonctionnement répétés. Le renfort métallique améliore la stabilité et réduit le risque d'extrusion ou d'éclatement dans les applications exigeantes.

Avantages clés en termes de performances :

Performances de récupération améliorées : L'insert ondulé en acier inoxydable assure une récupération élastique continue, aidant le joint à maintenir sa force d'étanchéité après des compressions et des changements de température répétés.

Résistance à la pression améliorée : Le noyau métallique renforcé soutient la couche de PTFE et empêche toute déformation excessive, ce qui le rend adapté aux applications à pression plus élevée que les joints d'enveloppe à âme souple standard.

Convient aux applications à grandes brides : Le support structurel supplémentaire fait du joint d'enveloppe en PTFE de type C un choix idéal pour les brides de grand diamètre, en particulier les systèmes DN350+ où les conceptions de joints conventionnelles peuvent manquer de rigidité suffisante.

Guide de comparaison et de sélection

Type C vs Type A vs Type B vs Gaine métallique vs PTFE solide

Guide de sélection rapide

Applications principales

Spécifications techniques

Propriétés du joint d'enveloppe en PTFE de type C

Options de noyau métallique disponibles

Assurance qualité

1. 100 % de résine PTFE vierge

Garantit une qualité stable, une excellente résistance chimique et des performances d’étanchéité constantes lot après lot.

2. Noyau en acier inoxydable de qualité supérieure

Fabriqué en acier inoxydable 304/316 résistant à la corrosion pour fournir un support haute résistance et fiable sous pression et cycles thermiques.

3. Encapsulation complète en PTFE

Scelle complètement l'insert métallique, évitant ainsi le risque de corrosion et garantissant une longue durée de vie.

4. Conception de renfort ondulé

Fournit une récupération élastique, maintient la force d’étanchéité et améliore la résistance aux fluctuations de pression.

5. Traçabilité des matériaux

Les certificats de matériaux et les dossiers de production sont disponibles sur demande.

6. Tailles personnalisées et livraison rapide

Des tailles de bride standard et des dimensions personnalisées sont disponibles. Tailles standards : 5 à 10 jours ; tailles personnalisées : 10 à 15 jours.

FAQ

Q : Qu'est-ce qu'un joint d'enveloppe en PTFE de type C et quand dois-je l'utiliser ?

R : Un joint d'enveloppe en PTFE de type C comporte un insert métallique ondulé en acier inoxydable entièrement encapsulé dans une gaine en PTFE. Le noyau en métal ondulé offre une récupération élastique, une résistance à l'éruption et une intégrité structurelle sous haute pression et cyclage thermique.

Utilisez le type C lorsque :Service haute pression, brides de grand diamètre (DN350+), conditions de cycles thermiques et applications où la résistance à l'éclatement est critique.

Quand NE PAS utiliser le type C :Service chimique général à basse pression (le type A est plus économique), brides de petit diamètre (les types A ou B sont plus rentables) ou applications nécessitant une pureté chimique maximale sans teneur en métal (PTFE solide).

Q : Type C ou joint à gaine métallique, lequel dois-je choisir ?

R : Les joints de type C et les joints à gaine métallique ont tous deux des noyaux métalliques, mais ils servent à des applications différentes.

Type C (noyau en métal ondulé) : entièrement encapsulé dans du PTFE, sans métal exposé, idéal pour les applications chimiques où la résistance chimique du PTFE est requise. Idéal pour les pressions modérées à élevées, les cycles thermiques et les brides de grand diamètre.

Joints à gaine métallique : noyau métallique partiellement ou entièrement recouvert de PTFE ou d'autres matériaux, offrant une capacité de pression extrême et une résistance aux températures élevées. Idéal pour les pressions extrêmes, les températures élevées (+260 °C+) et les applications dans lesquelles le PTFE se ramollirait ou fluerait.

Règle rapide :

Service chimique, pression moyenne-élevée, cyclage thermique → Type C.

Pression extrême, température extrême → Gaine métallique.

Q : Quelles sont les limites et quelles sont les erreurs les plus courantes ?

UN: Température: Jusqu'à +200°C (limite PTFE).

Pression: Supérieur au type A/B, dépend de la conception et de l’épaisseur du noyau métallique.

Taille: Recommandé pour les DN350 et supérieurs, l'âme métallique ondulée offre une résistance structurelle pour les grands diamètres. Non recommandé pour les brides à paroi mince ou fragiles, l'âme métallique est rigide et peut provoquer des dommages en cas de serrage excessif.

Erreurs courantes :

(1) Utilisation du type C sur des brides à paroi mince ou revêtues de verre sans contrôle du couple : le noyau métallique rigide peut fissurer les surfaces fragiles ; utilisez un faible couple avec une installation contrôlée.

(2) Serrage excessif : le noyau métallique fournit une force d’étanchéité ; une compression excessive endommage la gaine en PTFE.

(3) Mauvaise sélection de taille : le type C est recommandé pour le DN350+ ; pour les tailles plus petites, le type A ou B peut être plus économique.
