Feuille PTFE découpée et moulée

Les produits en feuilles profilées et moulées en PTFE sont utilisés dans les industries chimiques, mécaniques et électriques. Si vous recherchez un fabricant et fournisseur professionnel de ces produits, choisissez Taifno et nous pouvons proposer des services à une seule station.

Feuille découpée en PTFE : Produit par découpage rotatif (skiving) à partir d'une billette de PTFE moulée après frittage. Fin, précis, grande largeur, excellent état de surface. Choisissez-le lorsque vous avez besoin de feuilles fines (0,3 à 10 mm) avec une tolérance d'épaisseur serrée (± 0,02 mm), une grande largeur (jusqu'à 2 700 mm) et une surface lisse. Idéal pour les joints, les doublures, le ruban adhésif et l'isolation électrique.

Feuille moulée en PTFE : Produit par moulage par compression de résine PTFE dans un moule, puis frittage. Épais, résistant, excellentes propriétés mécaniques. Choisissez-le lorsque vous avez besoin de tôles épaisses (4 à 200 mm) pour l'usinage de pièces structurelles, de coussinets de roulement, de sièges de soupape et de composants nécessitant l'intégrité des matériaux.

Processus de fabrication : quelle est la différence ?

La différence fondamentale entre les feuilles de PTFE biseautées et moulées réside dans le processus de fabrication.

Feuille découpée en PTFE

Fabriqué en compactant la résine PTFE dans une billette cylindrique, en frittant, puis en coupant (parer) la billette en feuilles minces.

Produit des feuilles minces avec une excellente finition de surface et une tolérance d'épaisseur serrée

Disponible en grandes largeurs jusqu'à 2700 mm

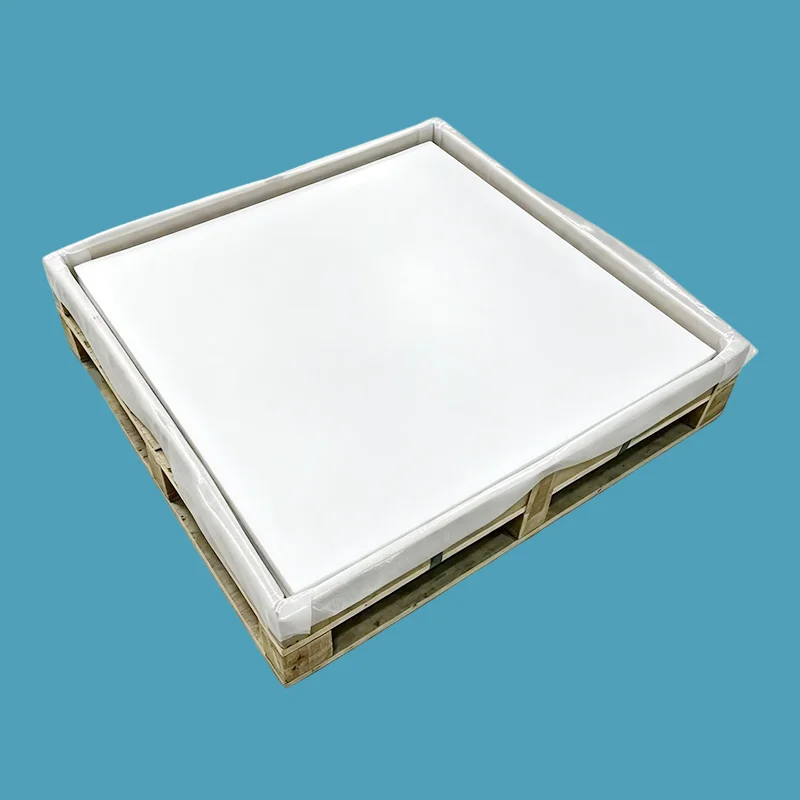

Feuille moulée en PTFE

Fabriqué par moulage par compression de résine PTFE dans un moule plat sous pression, puis frittage

Produit des feuilles épaisses et denses avec une intégrité mécanique élevée

Qualités chargées (verre, carbone, graphite, MoS₂, bronze) principalement disponibles sous forme de feuilles moulées

Caractéristiques clés des feuilles découpées

Avantages clés :

Épaisseur de précision : idéale pour les applications nécessitant des tolérances d'épaisseur serrées

Grande largeur : jusqu'à 2 700 mm de large, convient aux joints à grandes brides

Surface lisse : excellente finition de surface, prête à l'emploi

Flexible : peut être fourni en rouleaux pour les épaisseurs fines

Caractéristiques clés de la feuille moulée

Avantages clés :

Matière épaisse : idéale pour l'usinage de pièces personnalisées

Structure dense : excellente résistance mécanique

Intégrité structurelle : convient aux applications porteuses

Qualités chargées disponibles : verre, carbone, graphite, MoS₂, bronze pour des propriétés améliorées

Guide de comparaison et de sélection

Feuille découpée vs feuille moulée

Guide de sélection rapide

Applications principales

Spécifications techniques

Propriétés de la feuille PTFE

Tailles disponibles de feuilles découpées

Tailles disponibles de feuille moulée

Assurance qualité

Résine PTFE 100 % vierge – pas de rebroyage, pas de matériaux recyclés

Traçabilité complète : certificats de matériaux disponibles sur demande

Fabrication de précision : tolérances d'épaisseur serrées pour les tôles biseautées

Qualités conformes à la FDA disponibles : le PTFE vierge répond aux exigences de la FDA

Qualités chargées disponibles : verre, carbone, graphite, MoS₂, bronze

Capacités de grande taille : feuilles biseautées jusqu'à 2 700 mm de large, feuilles moulées jusqu'à 2 000 × 2 000 mm

Délai : tailles standard en stock (24 à 48 heures) ; tailles personnalisées 5-15 jours

Étude de cas

Une entreprise pétrochimique du Fujian, en Chine, était confrontée à des problèmes d'étanchéité récurrents dans un système de brides d'échangeur thermique fonctionnant dans des conditions difficiles de pression de 2,5 MPa et de température de 180°C. Les joints en caoutchouc d'origine ont subi un vieillissement accéléré, un gonflement et une dégradation de leurs performances en raison d'une exposition continue à des produits chimiques et à des températures élevées, ce qui a entraîné un remplacement fréquent des joints, une augmentation des coûts de maintenance et des interruptions potentielles de production.

Pour améliorer la fiabilité de l'étanchéité, l'entreprise a remplacé les joints en caoutchouc traditionnels par des joints découpés avec précision et fabriqués à partir de feuilles de PTFE moulées. Le PTFE offre une excellente résistance chimique, une stabilité thermique exceptionnelle, de faibles propriétés de frottement et des performances d'étanchéité à long terme, ce qui le rend adapté aux applications pétrochimiques exigeantes. La feuille de PTFE moulée offre une densité de matériau constante, une bonne stabilité dimensionnelle et une résistance fiable aux milieux de traitement corrosifs.

Après la mise en œuvre, les joints découpés en tôle moulée en PTFE ont maintenu des performances d'étanchéité stables en fonctionnement continu à 2,5 MPa et 180°C. Par rapport à la solution précédente de joint en caoutchouc, la durée de vie a été prolongée d'environ 3 mois à plus de 2 ans, réduisant considérablement la fréquence de maintenance et améliorant la fiabilité de fonctionnement de l'équipement.

Résultats de la candidature :

● Équipement d'application : Système de bride d'échangeur de chaleur pétrochimique

● Conditions de fonctionnement : Pression 2,5 MPa / Température 180°C

● Solution originale : Joint en caoutchouc

● Solution de remplacement : Joint découpé en feuille de PTFE moulé

● Amélioration de la durée de vie : Prolongé de 3 mois à plus de 2 ans

● Avantages : Résistance chimique améliorée, temps d'arrêt réduits pour maintenance, coûts de remplacement réduits et fiabilité d'étanchéité améliorée

Ce cas démontre les avantages des feuilles moulées en PTFE dans les applications d'étanchéité à haute température et chimiquement agressives, offrant une alternative durable et fiable aux matériaux de joint en caoutchouc conventionnels dans l'industrie pétrochimique.

FAQ

Q : Pour les feuilles PTFE biseautées et moulées, quelle est la différence et quand dois-je utiliser chacune ?

R : La feuille biseautée est découpée par rotation à partir d'une billette de PTFE moulée. Il produit des feuilles minces (0,3 à 10 mm) avec une tolérance d'épaisseur serrée (± 0,02 mm), une surface lisse et une grande largeur (jusqu'à 2 700 mm).

Utiliser esquivé lorsque: Vous avez besoin de joints fins, de doublures, de ruban isolant électrique ou de grands joints de bride nécessitant une épaisseur précise.

La feuille moulée est moulée directement par compression. Elle produit des feuilles épaisses (4-200 mm) avec une intégrité structurelle et une résistance mécanique élevées.

Utiliser moulé lorsque : Vous avez besoin de coussinets de roulement, de sièges de soupape, de pièces usinées sur mesure ou d'applications d'étanchéité structurelle.

Règle rapide :

Besoin d'une largeur fine, précise et importante ? Sauté.

Besoin d’épais, solide, usinable ? Moulé.

Les deux supportent une résistance chimique de -180°C à +200°C et un pH 0-14.

Q : Quelles gammes d’épaisseurs et de dimensions sont disponibles pour les tôles biseautées et moulées ?

UN: Feuille découpée : Épaisseur 0,1-10 mm (plus d'épaisseur jusqu'à 30 mm disponible). Largeur jusqu'à 2700 mm. Tolérance d'épaisseur aussi étroite que ±0,02 mm pour les épaisseurs fines. Excellent pour les applications de grands joints où les feuilles larges réduisent les joints.

Feuille moulée: Épaisseur 2-200 mm. Taille jusqu'à 2000×2000mm. Tolérance d'épaisseur moins précise (±0,3-1,0 mm) mais l'intégrité du matériau est supérieure. Les qualités chargées (verre, carbone, graphite, MoS₂, bronze) sont principalement disponibles sous forme de feuilles moulées pour des propriétés mécaniques améliorées.

Nous fournissons les deux types dans des tailles standard et personnalisées. Besoin d'une taille spécifique ? Envoyez votre spécification pour un devis.

Q : Quelles sont les limites et les erreurs les plus courantes ?

UN: Température: -180°C à +200°C service continu.

Chimique: Résistance universelle pH 0-14, NON compatible avec les métaux alcalins fondus ou le fluor élémentaire.

Limites: Le PTFE est mou, se déforme sous charge soutenue (écoulement à froid/fluage). La feuille biseautée est plus douce que la feuille moulée en raison du processus de fabrication. La tôle moulée présente une meilleure résistance mécanique.

Deux erreurs courantes :

(1) En utilisant des tôles biseautées pour des applications structurelles ou épaisses, elles n'ont pas l'épaisseur et la résistance mécanique. Utilisez une tôle moulée pour les pièces structurelles.

(2) En utilisant une feuille moulée pour des joints minces nécessitant une tolérance étroite, la tolérance d'épaisseur est plus lâche. Utilisez une feuille biseautée pour des applications fines et précises.
