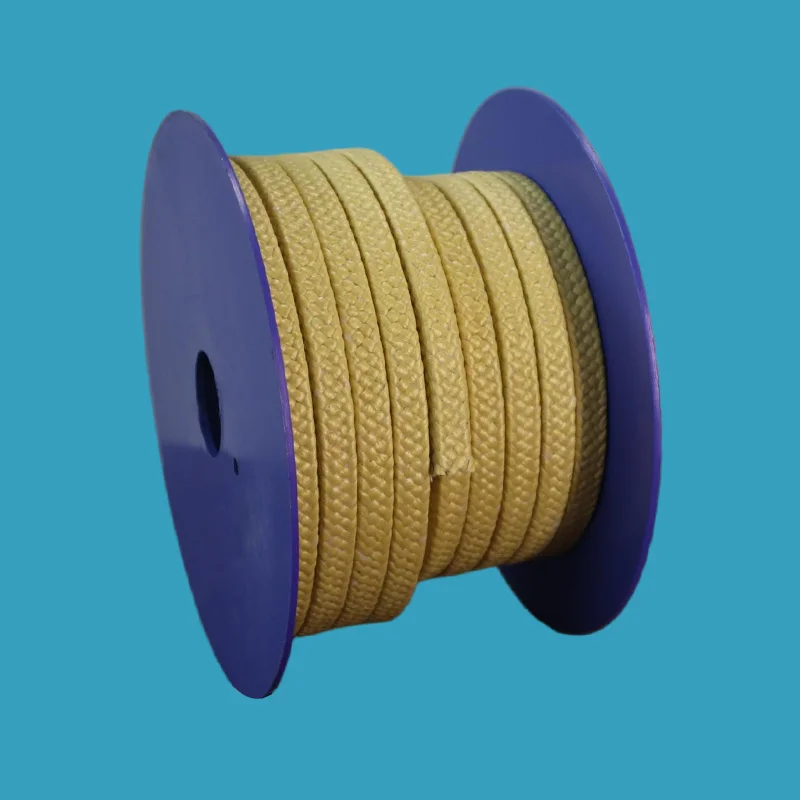

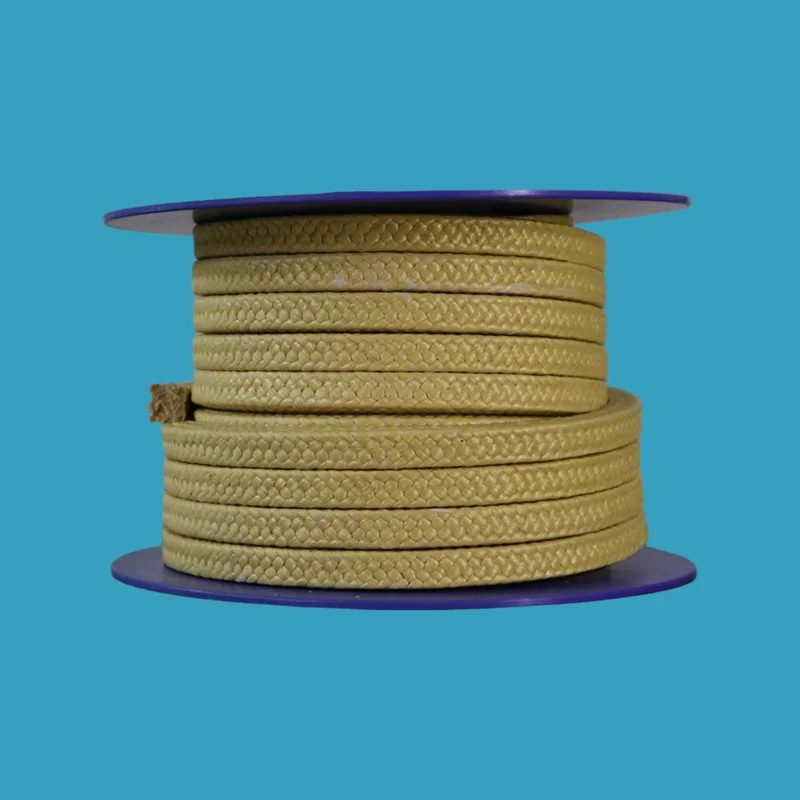

Garniture PTFE renforcée de fibres d'aramide

Dans des conditions de fonctionnement où la garniture en PTFE pur est sujette à l'usure et aux dommages, la garniture en PTFE renforcé de fibres d'aramide reste intacte ; il résiste à des pressions allant jusqu'à 200 bars, prend en charge des vitesses linéaires allant jusqu'à 20 m/s et convient à une plage de pH de 2 à 12.

Si votre projet implique la manipulation de fluides contenant des boues, des grains ou des cristaux, Taifno, en tant que fabricant professionnel, recommande fortement la garniture composite aramide/PTFE.

Qu'est-ce qu'une garniture en PTFE renforcé de fibres d'aramide ?

La garniture aramide/PTFE est tressée à partir de fibres d'aramide à haute résistance combinées avec du PTFE et des lubrifiants. L'aramide offre une ténacité, une résistance à l'abrasion et une résistance aux chocs exceptionnelles, ce qui lui vaut le surnom de « fil d'acier synthétique » (la résistance est trois fois supérieure à celle du fil d'acier pour un cinquième du poids). Le PTFE et les lubrifiants réduisent la friction, dissipent la chaleur et offrent une résistance chimique.

Comment ça marche :

Fibres d'aramide : fournissent une résistance structurelle, une résistance à l'abrasion et à l'extrusion – résistent aux particules abrasives qui coupent le PTFE souple

PTFE/lubrifiants : réduisent la friction, évitent les rayures sur l'arbre et dissipent la chaleur de friction

Construction tressée : la tresse emboîtable offre une flexibilité et un contact uniforme avec l'arbre pour une étanchéité fiable

Pourquoi choisir l'emballage aramide/PTFE ?

La différence de pH : pourquoi c’est important

Quand choisir l’aramide/PTFE : Votre support est abrasif ET entre pH 2 et 12. Si votre support est pH 0-1 ou pH 13-14 ET abrasif, vous aurez peut-être besoin d'une solution différente (nous contacter).

Guide de comparaison et de sélection

Aramide/PTFE vs PTFE vs Carbone/Graphite

Guide de sélection rapide

Applications principales

Équipement typique

Pompes rotatives (centrifuges)

Pompes alternatives (piston, plongeur)

Mélangeurs et agitateurs

Joints de réacteur

Tiges de valve (applications statiques)

Applications du monde réel

Étude de cas 1 : Pompe à lisier minier – durée de vie 10 fois plus longue

Client : Exploitation minière à ciel ouvert manipulant des boues de minerai

Défi : Les garnitures en PTFE des pompes centrifuges étaient remplacées toutes les 3 à 4 semaines. Les particules abrasives coupent les fibres souples de PTFE, provoquant des fuites et des interruptions de production. Chaque remplacement signifiait 2 heures d'arrêt et une perte de production.

Solution : Garniture aramide/PTFE installée avec construction en tresse interlock. Les coins en aramide offrent une résistance à l'abrasion tandis que le PTFE maintient un faible frottement.

Résultat : L'emballage a duré plus de 8 mois - 10 fois plus longtemps. Intervalles d’entretien étendus de semaines en saisons. Élimination de plus de 10 événements de remplacement par pompe et par an.

Étude de cas 2 : Usine chimique — Compatibilité pH 2-12 vérifiée

Défi : Une usine chimique manipulant des boues abrasives avec un pH 10 utilisait une garniture uniquement en aramide. Même si la résistance à l'abrasion était bonne, la garniture rayait l'arbre.

Solution : passage à l'emballage en PTFE renforcé de fibres d'aramide. Le PTFE réduit la friction et élimine les rayures sur l'arbre. Compatibilité pH 10 confirmée.

Résultat : Aucun score de manche. Durée de vie de l'emballage étendue de 3 mois à plus de 12 mois. Compatibilité pH 2-12 vérifiée pour l'application.

Remarque : Les résultats réels des cas varient selon les conditions d'application. Contactez-nous pour des recommandations spécifiques à une application.

Spécifications techniques

Propriétés d'emballage aramide/PTFE

Qualités disponibles

Assurance qualité

Fibres d'aramide de haute qualité : fil d'aramide de qualité supérieure provenant des principaux fabricants

Imprégnation PTFE – Traitement approfondi avec dispersion de PTFE pour une lubrification constante

Tressage de précision : construction tressée Interlock pour une densité et une flexibilité uniformes

Traçabilité complète – Chaque lot traçable depuis la matière première jusqu'à l'emballage fini

Performances testées – Indices de température, de pression et de vitesse vérifiés selon les normes de l'industrie

FAQ

Q : Quand dois-je utiliser une garniture en aramide/PTFE ?

UN:Quand l'utiliser: Médias abrasifs, fluides sales, haute pression, mines, pâtes et papiers, eaux usées.

Quand NE PAS l’utiliser : Produits chimiques propres (le PTFE est préférable), alimentaires/pharmaceutiques (le PTFE est conforme à la FDA), températures supérieures à +200°C (utiliser du carbone/graphite), pH inférieur à 2 ou supérieur à 12 (limites de pH).

Différence de pH clé : La garniture en PTFE est universelle de pH 0 à 14. L'aramide/PTFE a un pH de 2 à 12.

Q : Garniture aramide/PTFE ou garniture PTFE, laquelle vous permet d'économiser de l'argent ?

R : La garniture en PTFE coûte moins cher au départ et fonctionne avec des fluides propres. Mais si votre support est abrasif, vous le remplacez toutes les quelques semaines, chaque remplacement entraîne des temps d'arrêt, de la main d'œuvre et une perte de production.

Garniture aramide/PTFE : coûte 2 à 3 fois plus cher au départ, mais dure 5 à 10 fois plus longtemps en service abrasif. Un remplacement au lieu de dix. Sur une année, l'aramide/PTFE vous permet d'économiser de l'argent sur les pièces, la main d'œuvre et les temps d'arrêt.

Règle rapide :

Fluide propre = PTFE.

Fluide sale avec solides = Aramide/PTFE.

Q : Quelles sont les limites et les erreurs les plus courantes ?

UN: Température: -180°C à +200°C.

Pression: jusqu'à 30 bar (rotatif), jusqu'à 200 bar (alternatif).

Vitesse: jusqu'à 20 m/s (rotatif).

Chimique: pH 2-12 — éviter les oxydants forts.

Deux erreurs courantes :

(1) Arbre trop mou : l'aramide est résistant ; assurer une dureté de l'arbre ≥45 HRC ou utiliser un manchon d'arbre.

(2) Serrage excessif : une compression excessive endommage la garniture et augmente la chaleur de friction. Utilisez une clé dynamométrique. Suivez notre guide d'installation.
