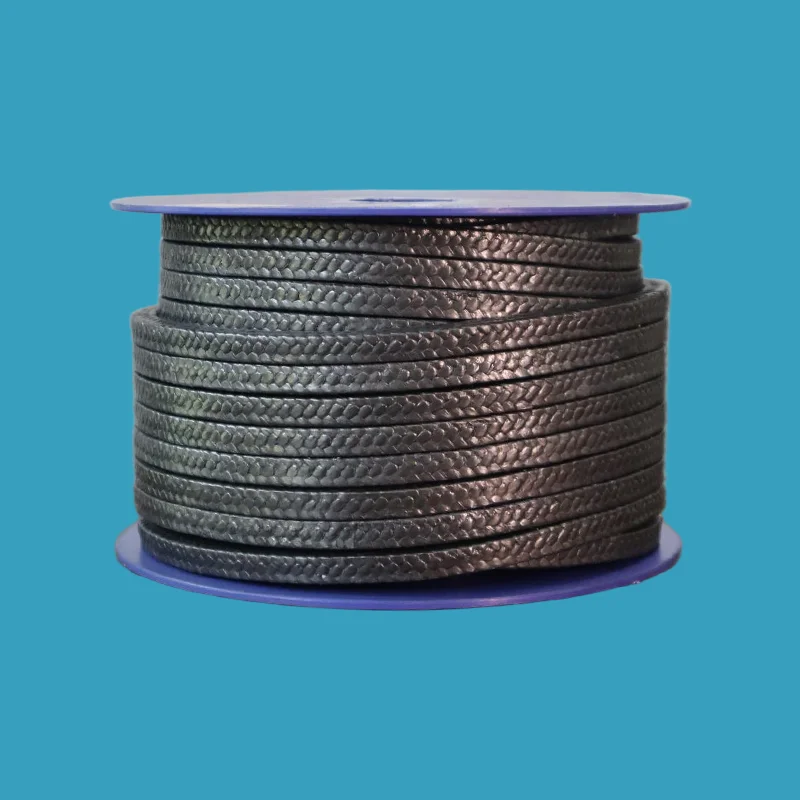

Emballage tressé en fibre de carbone

Taifno est un fabricant professionnel et fiable d'emballages tressés en fibre de carbone. Ce produit hautes performances est conçu pour des conditions de fonctionnement exigeantes, avec une plage de températures de -240°C à +350°C et des capacités de pression jusqu'à 200 bars ; il résiste à une large gamme de milieux chimiques sur la plage de pH 0 à 14 (à l'exception des agents oxydants forts).

Qu’est-ce que l’emballage en fibre de carbone ?

La garniture tressée en fibre de carbone est tressée à partir de fils de carbone à haute résistance (à base de polyacrylonitrile, teneur en carbone supérieure à 90 %) et imprégnée de dispersion de PTFE et de lubrifiants au graphite.

Les fibres de carbone offrent une résistance à la traction, une conductivité thermique et une stabilité dimensionnelle exceptionnelles. L'imprégnation PTFE/graphite réduit la friction, empêche les rayures sur l'arbre et ajoute une résistance chimique.

Comment ça marche :

Fibres de carbone : fournissent résistance, conductivité thermique (dissipe la chaleur de friction) et stabilité chimique à haute température

Imprégnation PTFE/graphite : réduit la friction, empêche les rayures sur la tige et améliore la résistance chimique

Tresse Interlock : offre une flexibilité, un contact uniforme avec l'arbre et une étanchéité fiable sous pression

Pourquoi choisir un emballage en fibre de carbone ?

Le juste milieu : là où les autres échouent

Guide de comparaison et de sélection

Fibre de carbone vs PTFE vs graphite vs aramide/PTFE

Guide de sélection rapide

Applications principales

Applications du monde réel

Étude de cas 1 : Pompe à huile chaude de raffinerie – durée de vie 3 fois plus longue

Client : Grande entreprise de raffinage manipulant de l'huile chaude à 280°C

Défi : Les garnitures en PTFE étaient remplacées tous les 4 à 6 mois. La température de fonctionnement était de 280 °C, soit au-dessus de la limite de service continu du PTFE. L'emballage se ramollissait et extrudait, provoquant des fuites et des arrêts fréquents.

Solution : Garniture en fibre de carbone installée avec imprégnation PTFE/graphite. Une conductivité thermique élevée dissipe la chaleur de friction. Les fibres de carbone ont conservé leur résistance à 280°C.

Résultat : L'emballage a duré plus de 18 mois - 3 fois plus longtemps. Zéro fuite. Intervalles de maintenance étendus de plusieurs mois à plusieurs années.

Économies annuelles : 12 000 $ par pompe.

Étude de cas 2 : Usine chimique — Compatibilité pH 0-14

Client : Usine chimique pompant plusieurs produits chimiques sur toute la plage de pH

Défi : Un jour acide, le lendemain caustique. La garniture en PTFE fonctionnait chimiquement mais ne pouvait pas supporter la chaleur générée à grande vitesse. Garniture en graphite oxydée dans les acides.

Solution : emballage en fibre de carbone avec une résistance chimique de pH 0 à 14 et une conductivité thermique élevée. Géré à la fois les produits chimiques et la chaleur.

Résultat : L'emballage s'est effectué de manière fiable dans tous les services chimiques. La dissipation thermique a éliminé les rayures sur l'arbre. Aucun remplacement dans 12 mois.

Remarque : Les résultats réels des cas varient selon les conditions d'application. Contactez-nous pour des recommandations spécifiques à une application.

Spécifications techniques

Propriétés d'emballage en fibre de carbone

Qualités disponibles

Assurance qualité

Fibre de carbone de haute qualité : fil de carbone de qualité supérieure provenant des principaux fabricants

Imprégnation PTFE/Graphite – Traitement approfondi pour une lubrification constante et une résistance chimique

Tressage de précision : construction tressée Interlock pour une densité et une flexibilité uniformes

Traçabilité complète – Chaque lot traçable depuis la matière première jusqu'à l'emballage fini

Performances testées – Indices de température, de pression et de vitesse vérifiés selon les normes de l'industrie

FAQ

Q : Quand doit-on utiliser une garniture tressée en fibre de carbone ?

R : Utilisez-le lorsque vous avez besoin d'une garniture qui gère ensemble la chaleur, la pression et les produits chimiques, le juste milieu où le PTFE échoue (au-dessus de +260 °C) et le graphite est excessif (en dessous de +350 °C).

Quand l'utiliser : +260°C à +350°C, haute vitesse (jusqu'à 25 m/s), haute pression, huiles chaudes, produits chimiques pH 0-14.

Quand NE PAS l'utiliser : oxydants puissants à haute température (acide nitrique, chlore), le carbone s'oxyde.

Produits chimiques propres en dessous de +200°C, le PTFE est moins cher.

Chaleur extrême au dessus de +350°C, le graphite est préférable.

Agroalimentaire/pharmaceutique, le PTFE est conforme à la FDA, le carbone ne l'est pas.

Q : Fibre de carbone, PTFE ou graphite, lequel vous permet d'économiser de l'argent ?

R : Le PTFE coûte le moins cher au départ, mais échoue au-dessus de +200 °C. Le graphite coûte le plus cher et supporte +650°C, mais si votre service est inférieur à +350°C, vous payez trop cher pour des capacités dont vous n'avez pas besoin.

La fibre de carbone est le point idéal : plus élevée au départ que le PTFE, inférieure au graphite, mais couvre la plage moyenne difficile où le PTFE échoue et où le graphite est inutile.

Règle rapide :

En dessous de +200°C, fluide propre → PTFE.

+260°C à +350°C, produits chimiques, haute vitesse → Fibre de carbone.

Au dessus de +350°C, vapeur → Graphite.

Q : Quelles sont les limites et les erreurs les plus courantes ?

UN: Température: -240°C à +350°C.

Pression: jusqu'à 30 bar (rotatif), jusqu'à 200 bar (alternatif/statique).

Vitesse: jusqu'à 25 m/s (rotatif).

Chimique: pH 0-14, sauf les oxydants forts à haute température (acide nitrique, chlore) qui attaquent le carbone.

Trois erreurs courantes :

(1) Utilisation de la fibre de carbone dans des oxydants puissants : le carbone s'oxyde. Utilisez plutôt du PTFE ou du graphite.

(2) Serrage excessif : une compression excessive endommage la garniture et augmente la chaleur de friction. Utilisez une clé dynamométrique.

(3) Manche trop mou : la fibre de carbone est résistante ; assurer une dureté de l'arbre ≥45 HRC ou utiliser un manchon d'arbre.
