Feuille de PTFE remplie de graphite

La feuille de PTFE chargée de graphite est l'un des produits proposés par Taifno. En tant que fabricant avec 20 ans d’expérience dans l’industrie, nous proposons des capacités de R&D et de personnalisation. Formulé avec 15 à 30 % de charge de graphite, ce produit combine l'excellente résistance chimique du PTFE avec une conductivité thermique améliorée et un coefficient de frottement plus faible, ce qui le rend adapté aux joints d'étanchéité, aux roulements et aux composants coulissants.

envoyer une demande

Description du produit

En tant que fabricant et fournisseur professionnel de feuilles de PTFE chargées de graphite, Taifno propose des qualités conformes à la FDA et adaptées aux industries alimentaire et pharmaceutique. Le matériau est incombustible, résistant à la croissance bactérienne et présente une friction moindre, une conductivité thermique supérieure et un flux de froid réduit.

Spécifications clés : plage de températures de fonctionnement de -180°C à +200°C, résistance à la pression jusqu'à 75 bar, résistance à la traction ≥11 N/mm² et taux de récupération ≥35 %.

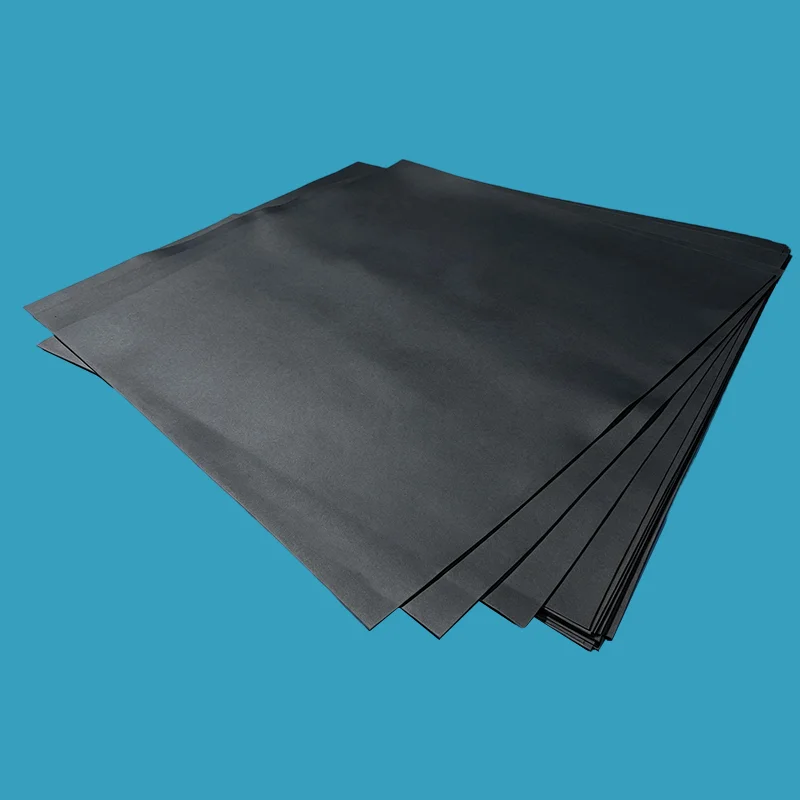

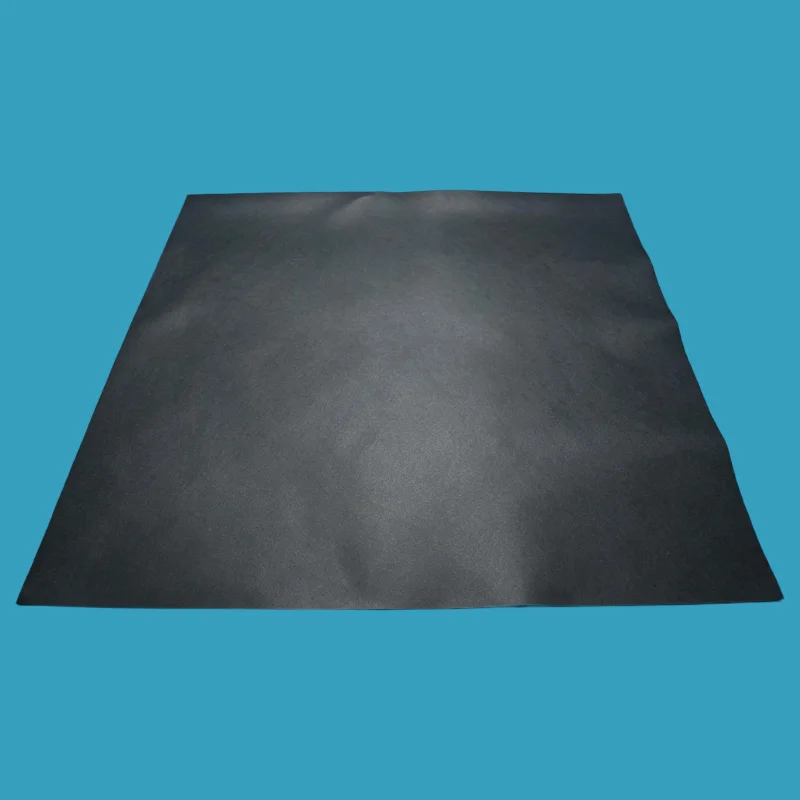

Graphite Filled PTFE Sheet

Qu'est-ce qu'une feuille de PTFE remplie de graphite ?

Une feuille de PTFE chargée de graphite est un matériau de joint haute performance fabriqué à partir de PTFE vierge renforcé avec une charge de graphite (généralement 15 à 30 % de graphite). Les particules de graphite fournissent un renforcement structurel qui améliore considérablement les propriétés mécaniques et thermiques du matériau tout en conservant la large compatibilité chimique du PTFE (pH 0-14).

Principaux avantages du renforcement en graphite :

Coefficient de frottement réduit : le graphite réduit le coefficient de frottement, améliorant ainsi les performances de glissement des roulements et des joints.

Conductivité thermique améliorée : le graphite améliore la dissipation thermique, réduisant ainsi les points chauds et l'usure de l'arbre en service

Flux à froid réduit : la charge en graphite minimise la relaxation au fluage (relaxation au fluage de 35 % contre plus élevée pour le PTFE vierge)

Excellente rétention du couple des boulons : maintient l'étanchéité dans le temps, moins de besoins de resserrage

Bonne récupération : une récupération ≥ 35 % maintient l'intégrité du joint

Conforme à la FDA : répond aux spécifications de la FDA pour les applications alimentaires et pharmaceutiques (certaines qualités)

Ne supporte pas la flamme : sans danger pour le feu

Ne favorise pas la croissance bactérienne : convient aux processus propres

Pourquoi choisir le PTFE chargé de graphite ?

Problème	Comment le PTFE rempli de graphite le résout	Le coût du mauvais choix
Le PTFE flue et fuit sous charge	Le matériau de remplissage en graphite réduit l'écoulement à froid (relaxation au fluage de 35 %) — maintient le couple des boulons plus longtemps	Resserrage fréquent, remplacement du joint tous les 6 à 12 mois
La friction s'accumule dans les roulements	Le graphite réduit le coefficient de frottement : glissement en douceur, moins d'usure	Usure de l'arbre, dommages à l'équipement, panne prématurée
La chaleur endommage les joints et les arbres	Le graphite améliore la conductivité thermique : dissipe la chaleur et refroidit	Points chauds, rayures sur l'arbre, dégradation des joints
Le PTFE manque de résistance mécanique	Le graphite améliore la résistance à la compression – conserve sa forme sous charge	Extrusion de joint, déformation sous pression
Risque de contamination alimentaire/pharmaceutique	Qualités conformes à la FDA disponibles – matériau pur, sans extractibles	Contamination du produit, amendes FDA, perte de lots

Guide de comparaison et de sélection

PTFE rempli de graphite vs PTFE vierge vs PTFE en fibre de carbone vs PTFE en fibre de verre

Fonctionnalité	PTFE rempli de graphite	PTFE vierge	PTFE en fibre de carbone	Fibre de verre PTFE
Couleur	Noir / Gris foncé	Blanc	Noir	Blanc cassé / Gris
Coefficient de frottement	★★★★★ le plus bas	★★★★☆	★★★★☆	★★★☆☆
Conductivité thermique	★★★★★ excellent	★★☆☆☆	★★★★★ excellent	★★★☆☆
Résistance au fluage	★★★★☆ 35%	★★☆☆☆	★★★★★	★★★★☆
Résistance à l'usure	★★★★☆	★★☆☆☆	★★★★★ meilleur	★★★★★ meilleur
Résistance mécanique	★★★★☆	★★☆☆☆	★★★★★	★★★★★
Résistance chimique	★★★★☆ pas pour les oxydants	★★★★★	★★★★☆ pas pour les oxydants	★★★★☆ pas pour HF/alcali
Conforme à la FDA	✅ Oui	✅ Oui	❌ Non	✅ Oui
Idéal pour	Faible frottement, roulements, dissipation thermique, joints dynamiques	Produit chimique général	Haute vitesse, charge élevée, dissipation thermique	Médias abrasifs, haute pression

Guide de sélection rapide

Si votre service est...	Choisir...	Pourquoi
Roulements, bagues, applications coulissantes	PTFE rempli de graphite	Frottement le plus faible + conductivité thermique
Étanchéité dynamique à grande vitesse	PTFE rempli de graphite	Dissipation thermique + faible friction
Haute température, charge élevée, vitesse élevée	PTFE en fibre de carbone	Meilleure conductivité thermique + résistance mécanique
Fluides abrasifs, haute pression, forte usure	Fibre de verre PTFE	Meilleure résistance à l’usure + résistance mécanique
Oxydants forts (acide nitrique, chlore)	PTFE vierge	Graphite/carbone oxydé — PTFE vierge requis
Produits chimiques propres, étanchéité générale	PTFE vierge	Coût le plus bas, résistance chimique universelle

Applications principales

Industrie	Application	Pourquoi le graphite
Traitement chimique	Brides, pompes, vannes — acides, solvants, produits chimiques	Résistance chimique + fluage réduit + faible frottement
Production d'électricité	Systèmes à vapeur, brides haute température, joints de turbine	Conductivité thermique, dissipation thermique
Pharmaceutique	Équipement de traitement stérile — Conformité FDA	Conforme à la FDA, non contaminant
Nourriture et boissons	Raccordements sanitaires — Conformité FDA	Conforme à la FDA, résistant aux bactéries
Roulements et bagues	Pièces mécaniques, applications coulissantes, rondelles de butée	Friction la plus faible, conductivité thermique, faible usure
Pâtes et papiers	Digesteurs, pompes — produits chimiques modérés	Résistance chimique + résistance au fluage
Pétrole et gaz	Brides de raffinerie, pipelines — hydrocarbures	Compatibilité chimique + stabilité thermique

Factory Factory Factory Factory

Spécifications techniques

Propriétés du produit

Paramètre	Valeur	Remarques
Plage de température	-196°C à +200°C	Service continu
Pression maximale	Jusqu'à 75 bars	Dépend de l'épaisseur et du design
Densité	2,1 – 2,3 g/cm³	—
Résistance à la traction	≥11 N/mm²	—
Compressibilité	7-19%	ASTM F36
Récupération	≥35%	ASTM F36
Détente rampante	≤35%	ASTM F38 — nettement meilleur que le PTFE vierge
Couleur	Noir / Gris foncé	—
Matériel	Charge PTFE + graphite (15-30%)	—
Conforme à la FDA	Oui (certains niveaux)	Formulations conformes à la FDA disponibles
Résistance aux flammes	Ne supporte pas la flamme	—
Croissance bactérienne	Ne supportera pas	—

Qualités disponibles

Grade	Contenu graphite	Idéal pour
Graphite 15%	15% de graphite	Amélioration modérée des propriétés tout en conservant la flexibilité
Graphite 30%	30% de graphite	Conductivité thermique, résistance à la compression et résistance au fluage maximales
Graphite + Fibre de Verre	20% verre + 5% graphite	Propriétés équilibrées — résistance + faible friction
Qualité FDA	Rempli de graphite	Applications alimentaires et pharmaceutiques

Tailles disponibles

Taille (mm)	Plage d'épaisseur (mm)	Remarques
1000 × 1000	4-50	Feuille moulée
1220 × 1220	4-50	Feuille moulée
1500 × 1500	4-50	Feuille moulée
2000 × 2000	4-50	Feuille moulée

Assurance qualité

Résine PTFE 100 % vierge - qualité constante, lot après lot

Renfort en graphite : dispersion uniforme pour des performances constantes

Qualités conformes à la FDA disponibles - adaptées aux applications alimentaires et pharmaceutiques

Ne supporte pas les flammes - sans danger pour le feu

Ne favorise pas la croissance bactérienne - convient aux processus propres

Traçabilité complète - certificats de matériaux sur demande

Délai : tailles standard en stock (24 à 48 heures) ; tailles personnalisées 7-10 jours

Test Test Test Test

FAQ

Q : Qu'est-ce qu'une feuille de PTFE chargée de graphite et où dois-je l'utiliser ?

R : Une feuille de PTFE chargée de graphite (également connue sous le nom de feuille de PTFE modifiée au graphite ou de joint en PTFE noir) est du PTFE renforcé avec une charge de graphite (généralement 15 à 30 %). Il offre une conductivité thermique améliorée, un frottement plus faible et un fluage réduit (relaxation au fluage de 35 %) par rapport au PTFE vierge.

Utilisez-le dans les applications nécessitant une bonne dissipation thermique, un faible frottement et une résistance chimique, des roulements, des bagues, des applications coulissantes, des brides de traitement chimique et des équipements de production d'énergie. Disponible dans des qualités conformes à la FDA pour les applications alimentaires et pharmaceutiques.

Quand NE PAS l'utiliser : oxydants puissants à haute température (acide nitrique, chlore, etc.) – le graphite peut s'oxyder. Utilisez du PTFE vierge pour ces services.

Q : PTFE chargé en graphite ou PTFE chargé en fibre de carbone, lequel dois-je choisir ?

R : Les deux sont noirs, ils améliorent tous deux la conductivité thermique, mais ils servent à des applications différentes. Le PTFE chargé de graphite offre le coefficient de frottement le plus bas et les meilleures performances de glissement, idéal pour les roulements, les bagues et les joints dynamiques où la réduction du frottement est critique.

Le PTFE chargé de fibre de carbone offre une résistance mécanique plus élevée et une meilleure résistance à l'usure, idéal pour les applications à grande vitesse, à charge élevée et à haute température où à la fois la résistance et la dissipation de la chaleur sont requises.

Règle rapide :

Besoin d'un faible frottement + d'une bonne dissipation thermique → Graphite.

Besoin de haute résistance + haute vitesse + charge élevée → Fibre de carbone.

Pour les applications FDA, des produits remplis de graphite sont disponibles ; la fibre de carbone n'est pas conforme à la FDA.

Q : Quelles sont les limites de la feuille de PTFE chargée de graphite et quelles sont les erreurs les plus courantes ?

UN: Température: -180°C à +200°C service continu.

Pression: Jusqu'à 75 bars — dépend de l'épaisseur et de la conception.

Chimique: pH 0-14 — NON compatible avec les oxydants forts à haute température (acide nitrique, chlore, etc.) — le graphite s'oxyde.

Trois erreurs courantes :

Utilisation dans des oxydants puissants : le graphite s'oxyde à haute température dans l'acide nitrique, le chlore et les environnements fortement oxydants. Utilisez plutôt du PTFE vierge ou du PTFE chargé de verre.

Attendez-vous à la même résistance chimique que le PTFE vierge : alors que le PTFE offre une résistance au pH 0-14, la charge graphite a des limites chimiques, vérifiez la compatibilité avant utilisation

Serrage excessif : le PTFE chargé en graphite nécessite un couple contrôlé ; une compression excessive peut endommager le joint

Besoin d'aide pour sélectionner la bonne note ? Contactez-nous avec votre température, pression et fluide, nous vous recommandons la bonne qualité de PTFE dans les 24 heures.
