Le PTFE vierge résiste à presque tous les produits chimiques, mais sous compression continue, il s'écoule à froid : la charge des boulons se détend, le joint s'amincit et le joint commence à suinter. Sur les équipements à revêtement de verre, en céramique et en plastique, le problème s'inverse : le couple nécessaire pour maintenir l'étanchéité en PTFE standard est souvent suffisant pour fissurer la face de la bride elle-même.
Cette feuille résout les deux modes de défaillance avec un seul changement de matériau. Des microsphères de verre creuses sont dispersées à travers la matrice PTFE, augmentant la récupération élastique d'environ 21,8 % à 55,8 %. Le joint maintient la force d'étanchéité avec une pression de boulon sensiblement inférieure, et il reste suffisamment souple pour se fermer sur les piqûres et les ondulations au lieu d'exiger une surface usinée.

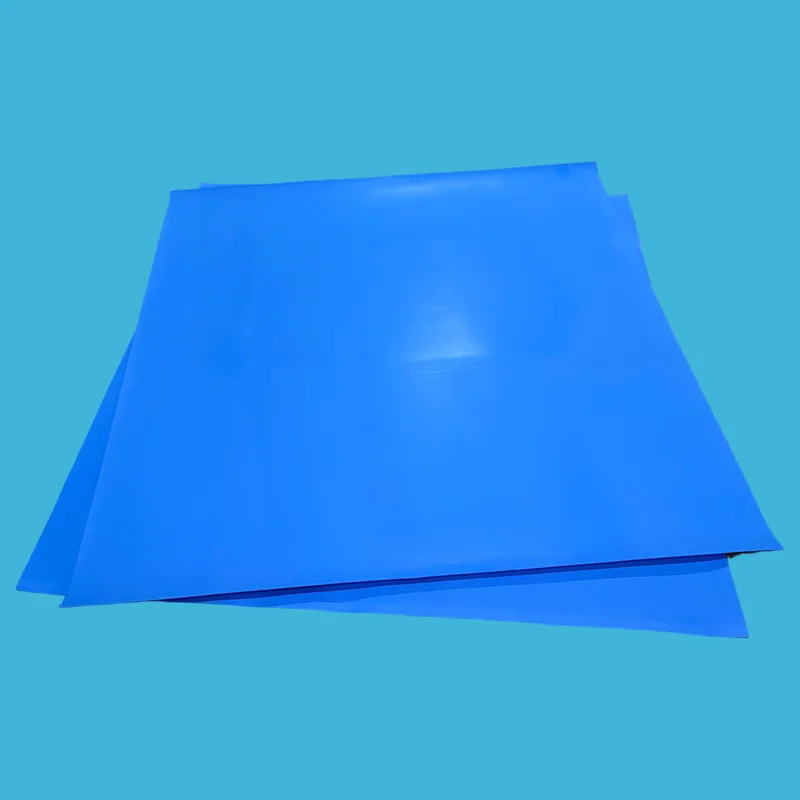

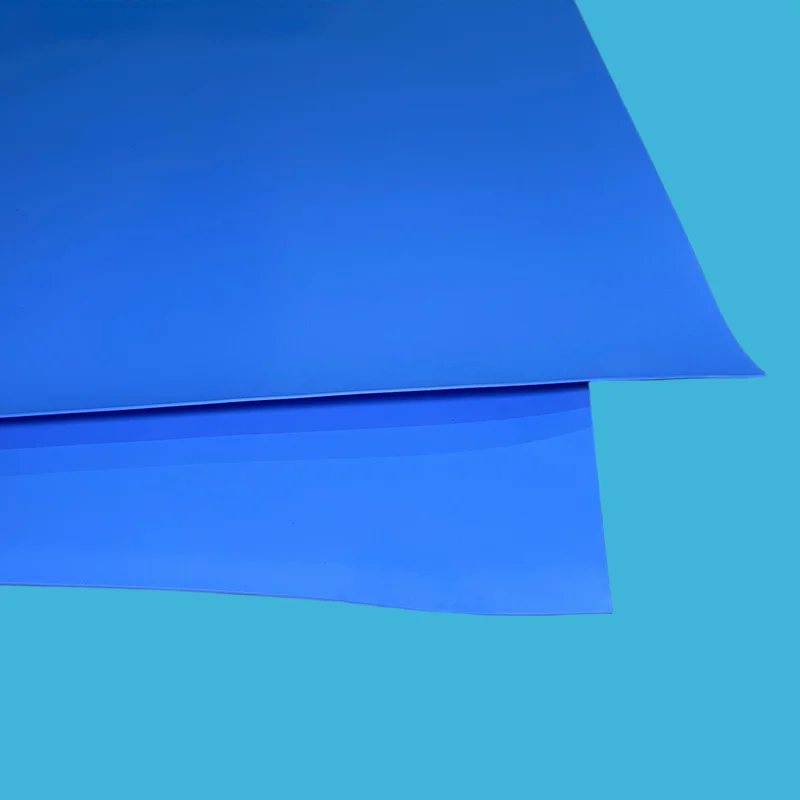

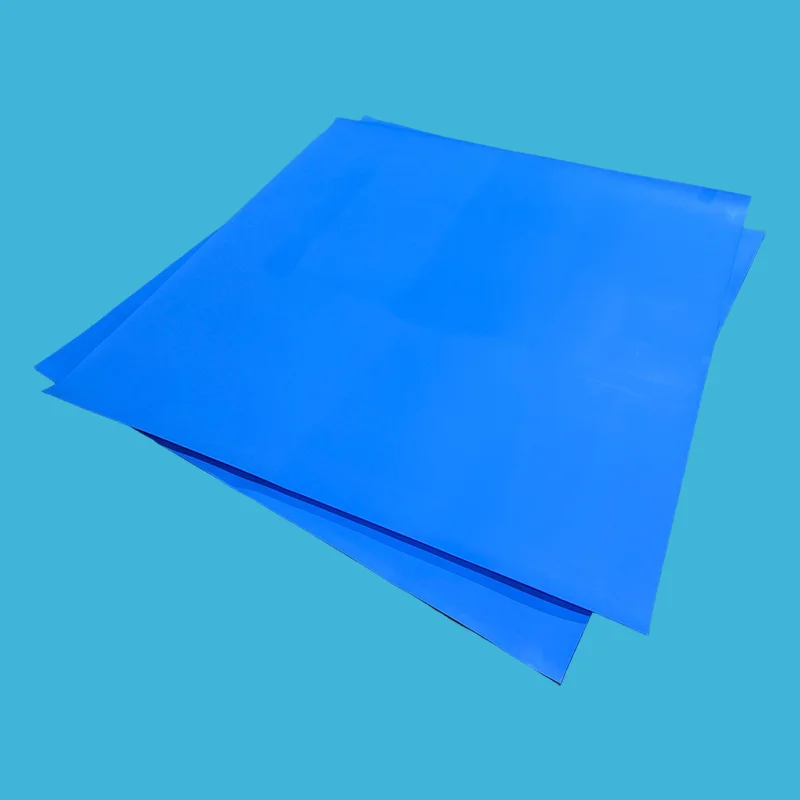

Une feuille de PTFE chargée de billes de verre est un composé technique et non un revêtement. Des sphères de verre creuses légères sont mélangées uniformément à la résine PTFE vierge avant la formation de la feuille, de sorte que le renfort traverse toute l'épaisseur plutôt que de rester sur la surface.
En conséquence, trois choses changent. Premièrement, les sphères interrompent les plans de glissement qui permettent au PTFE de s'écouler sous charge, de sorte que la résistance au fluage s'améliore et que le couple des boulons dure beaucoup plus longtemps. Deuxièmement, le matériau bénéficie d'un retour élastique mesurable -55,8% de récupération contre 21,8% pour le PTFE vierge- ce qui signifie que le joint repousse contre la bride après compression au lieu de rester écrasé. Troisièmement, parce qu'il assure l'étanchéité avec une compression plus faible, il peut être utilisé sur des brides qui seraient endommagées par le couple d'installation conventionnel du PTFE.
Les performances chimiques restent intactes. Le composé couvre toujours la totalitépH 0–14gamme et service continu de-180°C à +200°C, la mise à niveau mécanique ne se fait donc pas au détriment de la compatibilité des médias. Si vous comparez les types de fillers dans toute la famille, lefeuilles de PTFE modifiéesCet aperçu explique en quoi les qualités de billes de verre, de fibre de verre, de graphite et de bronze diffèrent.
La récupération est la propriété qui décide si une articulation conserve encore son couple au douzième mois. Le tableau ci-dessous compare les deux matériaux selon la même méthode de test.
| Matériel | Taux de récupération | Ce que cela signifie sur place |
|---|---|---|
| PTFE vierge | ~21,8% | Compresse en permanence ; le couple du boulon se détend et le joint fuit avec le temps |
| Microsphère de verre PTFE | ~32 à 55,8 % | Récupère après compression ; maintient le couple des boulons et prolonge la durée de vie du joint |
Une récupération plus élevée signifie une force d’étanchéité plus longue, moins de fuites et moins de temps d’arrêt imprévus.
| Problème de terrain | Comment les microsphères de verre PTFE y répondent |
|---|---|
| Le PTFE pur flue et fuit sous charge | Les microsphères de verre renforcent la structure et maintiennent le couple des boulons plus longtemps |
| Fuite des brides rugueuses ou piquées | Un matériau souple et conformable comble les irrégularités sans meulage ni usinage |
| Les brides vitrées se fissurent sous un couple élevé | Scelle à faible pression sur les boulons, protégeant les surfaces fragiles |
| Les joints perdent leur force d'étanchéité avec le temps | La récupération jusqu'à 55,8 % maintient l'étanchéité après compression |
| Les acides, solvants et produits caustiques attaquent le joint | La matrice PTFE offre une résistance au pH 0–14 |
Ces trois choix sont légitimes, mais ils ne sont pas interchangeables. La matrice ci-dessous est celle à apporter à une revue de spécifications.
| Fonctionnalité | Microsphère de verre PTFE | PTFE vierge | Fibre de verre PTFE |
|---|---|---|---|
| Taux de récupération | ~32–55,8 %, excellent | 21,8%, pauvre | Modéré |
| Résistance au fluage | Excellent | Pauvre | Bien |
| Compressibilité | Doux et conformable | Rigide | Modéré |
| Protection des brides | Sûr sur les brides fragiles | Modéré | Peut rayer les surfaces |
| Plafond de pression | Jusqu'à 55 bars | Jusqu'à 30 bars | Plus élevé, jusqu'à 100 bars |
| Résistance chimique | pH 0–14, sauf HF | pH 0–14 | pH 0–14, sauf HF et alcalis forts |
| Idéal pour | Brides fragiles, faible couple, cyclage thermique | Produits chimiques propres, brides lisses, service FDA | Médias abrasifs, haute pression |
Si votre ligne fonctionne au-dessus de 55 bars ou transporte des boues abrasives, lefeuille de PTFE chargée de fibre de verreest le choix mécanique le plus solide. S'il fonctionne à une pression modérée et que la face de la bride est le maillon faible, cette qualité constitue la spécification correcte.
| Si votre candidature est… | Spécifier | Pourquoi |
|---|---|---|
| Brides vitrées, céramiques ou plastiques | Microsphère de verre PTFE | Faible couple et compatible avec les brides |
| Brides rugueuses, piquées ou déformées | Microsphère de verre PTFE | Conformable, comble les irrégularités |
| Traitement chimique avec des acides et des solvants | Microsphère de verre PTFE | Résistance universelle pH 0–14 |
| Transformation alimentaire ou pharmaceutique | Microsphères de verre PTFE, qualité FDA | Qualités conformes à la FDA disponibles |
| Service de cyclisme thermique | Microsphère de verre PTFE | Maintient l’étanchéité malgré les variations de température |
| Brides propres et lisses en service standard | PTFE vierge | Coût matériel inférieur |
| Médias abrasifs à haute pression | Fibre de verre PTFE | Résistance mécanique supérieure |
| Industrie | Application typique | Raison |
|---|---|---|
| Traitement chimique | Brides de tuyauterie, couvercles de réacteurs, échangeurs de chaleur | Résistance pH 0–14 à faible couple |
| Pharmaceutique | Équipement stérile, bioréacteurs | Matériau pur, non contaminant, conforme à la FDA |
| Nourriture et boissons | Raccordements sanitaires, matériel de remplissage | Conforme à la FDA et facile à nettoyer |
| Équipement vitré | Réacteurs et cuves vitrés | Le faible couple protège les surfaces fragiles |
La découpe des joints à partir de cette feuille suit la même logique que les autres matériaux pour joints souples — voir leJoints en PTFEgamme pour les profils standards, ou envoyez un dessin pour une forme entièrement personnalisée.
Les résultats rapportés reflètent les installations spécifiques des clients. Les résultats réels varient en fonction de l'état de la bride, du fluide, de la procédure de couple et du cycle de fonctionnement. Partagez vos conditions de service et nous vous recommanderons la qualité et l’épaisseur qui leur conviennent.
| Paramètre | Valeur | Méthode d'essai |
|---|---|---|
| Plage de température | -180°C à +200°C | ASTM |
| Pression maximale | Jusqu'à 55 bars (800 PSI) | — |
| Densité | 1,55 à 1,70 g/cm³ | ASTM D792 |
| Compressibilité | ≥16% | ASTM F36 |
| Récupération | ≥32 %, jusqu'à 55,8 % dans certaines classes | ASTM F36 |
| Résistance à la traction | ≥10 MPa | ASTM F152 |
| Matériel | PTFE vierge et microsphères de verre creuses | — |
| Conformité FDA | Disponible | FDA 21 CFR 177.1550 |
| Taille (mm) | Plage d'épaisseur (mm) |
|---|---|
| 1500 × 1500 | 1,0, 1,5, 2,0, 3,0 |
| 1500 × 4500 | 1,5, 2,0, 3,0 |
| Coutume | Découpé selon le dessin ou fourni surdimensionné pour la découpe des joints en interne |
Chaque propriété ci-dessus est liée à une méthode ASTM nommée plutôt qu'à une échelle interne, de sorte que les données peuvent être vérifiées indépendamment lors de l'inspection entrante. La séquence complète — vérification des matières premières, contrôles en cours de fabrication, tests finaux et enregistrements des lots — est décrite sur lepage assurance qualité.
Envoyez la taille de la feuille, l'épaisseur, la quantité et le support de service. Un devis chiffré est renvoyé dans les 24 heures.
Des échantillons de feuilles, de tubes, de tiges et de joints de taille standard sont fournis gratuitement pour une évaluation de la qualité ; l'acheteur couvre les frais de messagerie. Les tailles personnalisées sont indiquées sur le dessin.
Les petites commandes à l'essai sont acceptées sur les tailles standard. Les prix de volume s'appliquent à mesure que la quantité augmente.
Des certificats de matériaux, des rapports d'inspection et des déclarations de conformité sont délivrés avec l'envoi sur demande.
Les conditions de paiement sont un dépôt de 30 % T/T avec le solde de 70 % avant expédition. L'expédition s'effectue normalement depuis le port de Ningbo, à environ une heure de l'usine, ce qui réduit la logistique intérieure. Les conditions commerciales complètes sont indiquées sur lePage FAQ.
Il s'agit d'un matériau de joint haute performance fabriqué à partir de PTFE vierge renforcé de microsphères de verre creuses. Le PTFE standard flue, ou s'écoule à froid, sous une charge soutenue et perd le couple des boulons au fil du temps. Les microsphères de verre PTFE résistent à ce fluage et renvoient un taux de récupération beaucoup plus élevé, de sorte qu'elles conservent la force d'étanchéité plus longtemps, nécessitent moins de resserrage et durent plus longtemps dans des conditions de service exigeantes.
Oui, c'est l'une de ses principales applications. Le matériau est conçu pour l'étanchéité à faible couple de boulon sur les brides à revêtement de verre, en céramique et en plastique. Il est doux et hautement conformable, remplissant les rayures, les creux et les irrégularités de surface sans force de compression élevée. C'est important, car un serrage excessif d'une bride à revêtement de verre peut fissurer le revêtement, et chaque réparation est coûteuse en pièces et en temps d'arrêt.
Il couvre toute la plage de pH 0 à 14 et convient à la plupart des acides, alcalis, solvants et hydrocarbures. C'estpascompatible avec l'acide fluorhydrique, car les microsphères de verre se dissolvent en service HF et le joint tombe en panne ; utilisez-y du PTFE vierge ou du PTFE chargé de carbone. Le plafond de pression est de 55 bars (800 PSI) – au-dessus, spécifiez du PTFE chargé de fibre de verre.
