La feuille de PTFE remplie de sulfate de baryum incorpore du sulfate de baryum (BaSO₄) comme charge renforçante. Il présente une plage de températures de fonctionnement de -180°C à +200°C, une résistance à la pression allant jusqu'à 83 bars (1 200 PSI) et une résistance chimique totale sur la plage de pH de 0 à 14 ; il est particulièrement recommandé pour les applications impliquant des solutions alcalines fortes et de l'acide fluorhydrique (concentrations jusqu'à 48 %).
Veuillez fournir les dimensions et les détails de l'application, et l'équipe technique de Taifno vous fournira une solution et un devis dans les 24 heures.

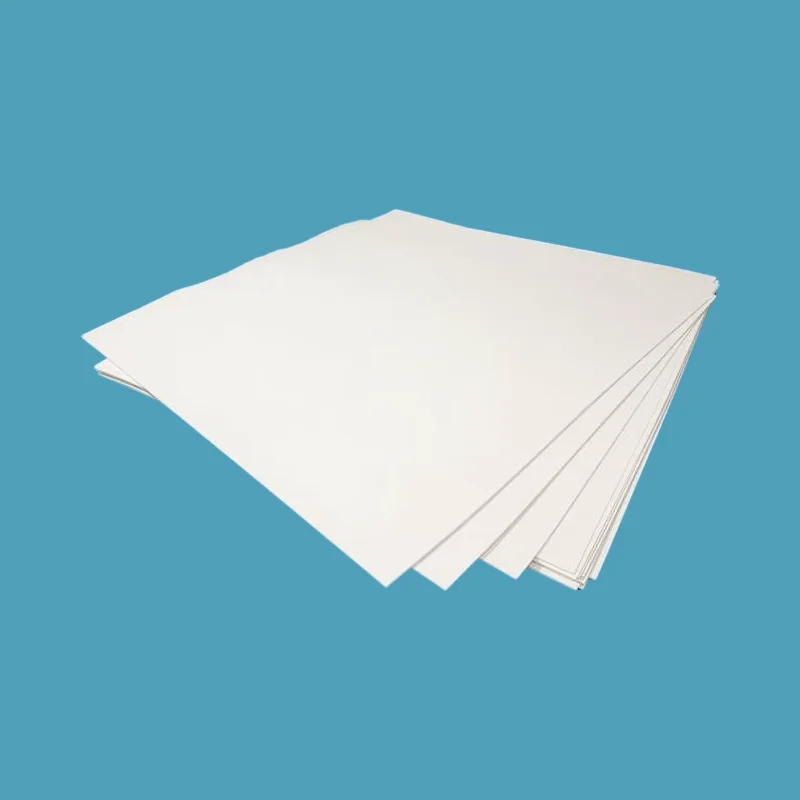

La feuille de PTFE remplie de sulfate de baryum (également connue sous le nom de feuille de BaSO₄ PTFE ou de joint en PTFE rempli de blanc) est un matériau de joint haute performance fabriqué à partir de PTFE vierge renforcé avec une charge de sulfate de baryum. Les particules de sulfate de baryum fournissent un renforcement structurel qui améliore considérablement les performances d'étanchéité du matériau tout en conservant la large compatibilité chimique du PTFE (pH 0-14).
Principaux avantages du renforcement au sulfate de baryum :
Résistance chimique supérieure : particulièrement efficace contre les alcalis forts et l'acide fluorhydrique (jusqu'à 48 %)
Relaxation au fluage réduite : un processus de fabrication unique minimise les problèmes d'écoulement à froid typiques des feuilles de PTFE conventionnelles
Excellente rétention du couple des boulons : maintient l'étanchéité dans le temps, moins de besoins de resserrage
Haute densité : jusqu'à 3,0 g/cm³ crée des conditions optimales pour les applications à fortes contraintes mécaniques
Joint plus serré : réduit les pertes de produit et les émissions
Conforme à la FDA : répond aux spécifications FDA 21 CFR 170.39 et 177.1550 pour les applications alimentaires et pharmaceutiques
Ne supporte pas la flamme : sans danger pour le feu
Ne favorise pas la croissance bactérienne : convient aux processus propres
Certifié TA-Luft : conformité à l'air pur pour les émissions fugitives
Approuvé DNV GL : applications marines et offshore
Limites à connaître :
Non compatible avec les métaux alcalins fondus, le fluor gazeux, le HF anhydre ou l'acide sulfurique >75 % à des températures supérieures à 65°C.
|
Problème |
Comment le sulfate de baryum PTFE le résout |
Le coût du mauvais choix |
|
Des produits caustiques puissants attaquent les joints standard |
BaSO₄ PTFE offre une résistance caustique supérieure — compatibilité pH 0-14 |
Dégradation des joints, fuites, incidents de sécurité |
|
L'acide fluorhydrique dissout les autres PTFE chargés |
Le BaSO₄ PTFE gère le HF jusqu'à 48 % — le PTFE chargé en silice ne le peut pas. |
Défaillance catastrophique du joint, dommages à l'équipement |
|
Le PTFE glisse sous la charge et fuit |
Haute densité (3,0 g/cm³) + renfort en sulfate de baryum réduisant le flux froid |
Resserrage fréquent, remplacement du joint tous les 6 à 12 mois |
|
Le service chimique toxique ne nécessite aucune émission |
Certifié TA-Luft — répond aux normes sur les émissions fugitives |
Amendes environnementales, violations de la sécurité |
|
Conformité FDA requise pour les produits alimentaires/pharmaceutiques |
Conforme FDA 21 CFR 170.39 et 177.1550 |
Contamination du produit, perte de lots, amendes FDA |
|
Fonctionnalité |
Sulfate de baryum PTFE |
PTFE vierge |
PTFE rempli de silice |
ePTFE (étendu) |
|
Densité |
★★★★★ 2,9-3,0 g/cm³ |
2,15-2,20 g/cm³ |
2,1-2,3 g/cm³ |
0,7-1,0 g/cm³ |
|
Résistance au fluage |
★★★★★ excellent |
★★☆☆☆ pauvre |
★★★★☆ |
★★★★☆ |
|
Résistance caustique |
★★★★★ excellent |
★★★★☆ |
★★★★☆ |
★★★★★ |
|
Résistance HF |
★★★★★ jusqu'à 48% |
★★★★★ |
❌ NON compatible |
★★★★★ |
|
Conformabilité |
★★★☆☆ |
★★☆☆☆ |
★★★☆☆ |
★★★★★ |
|
Conforme à la FDA |
✅ Oui |
✅ Oui |
✅ Oui |
✅ Oui |
|
Certifié TA-Luft |
✅ Oui |
❌ Non |
✅ Oui |
✅ Oui |
|
Approuvé DNV GL |
✅ Oui |
❌ Non |
❌ Non |
✅ Oui |
|
Idéal pour |
Produits caustiques puissants, HF, produits chimiques toxiques, charge élevée |
Produit chimique général |
Acides forts |
Brides endommagées, faible couple |
|
Si votre service est... |
Choisir... |
Pourquoi |
|
Produits caustiques puissants, chlore, produits chimiques toxiques |
Sulfate de baryum PTFE |
Résistance chimique supérieure + résistance au fluage |
|
Service acide fluorhydrique (jusqu'à 48%) |
Sulfate de baryum PTFE |
Spécifiquement recommandé pour le service HF |
|
Contraintes mécaniques élevées / charge de boulon élevée |
Sulfate de baryum PTFE |
La haute densité (3,0 g/cm³) offre une résistance structurelle |
|
Transformation alimentaire/pharmaceutique |
Sulfate de baryum PTFE |
Conforme à la FDA, ne supporte pas la croissance bactérienne |
|
Contrôle des émissions fugitives requis |
Sulfate de baryum PTFE |
Certifié TA-Luft |
|
Brides très piquées et déformées |
ePTFE (PTFE expansé) |
Meilleure conformabilité aux surfaces irrégulières |
|
Acides forts (non HF) |
PTFE rempli de silice |
Excellente résistance aux acides |
|
Produit chimique général, moindre coût |
PTFE vierge |
Résistance chimique universelle, coût le plus bas |
|
Industrie |
Application |
Pourquoi le sulfate de baryum |
|
Traitement chimique |
Produits caustiques puissants, chlore, produits chimiques toxiques, service HF |
Résistance chimique supérieure + résistance au fluage |
|
Industrie du chlore-alcali |
Manipulation du chlore, traitement de la soude caustique |
Spécialement conçu pour le service chlore et caustique |
|
Pharmaceutique |
Équipement de traitement stérile |
Conformité FDA, non contaminant |
|
Nourriture et boissons |
Raccordements sanitaires |
Conformité FDA, résistant aux bactéries |
|
Pétrole et gaz |
Brides de raffinerie, pipelines — hydrocarbures, produits chimiques agressifs |
Compatibilité chimique + certifié TA-Luft |
|
Pâtes et papiers |
Traitement caustique, digesteurs |
Forte résistance aux alcalis |
|
Cryogénique |
GNL, équipements cryogéniques |
Capacité -180°C |
|
Paramètre |
Valeur |
Remarques |
|
Plage de température |
-180°C à +200°C |
Service continu |
|
Pression maximale |
Jusqu'à 83 bars (1 200 PSI) |
Dépend de l'épaisseur et du design |
|
Densité |
2,9 – 3,0 g/cm³ |
Matériau haute densité |
|
Compressibilité |
7-11% |
ASTM F36M |
|
Récupération |
40-46% |
ASTM F36M |
|
Résistance à la traction |
15-17 MPa |
— |
|
Taux de fuite |
0,01 mg/(s x m) |
DIN 28090-2 |
|
Couleur |
Blanc cassé / Blanc |
— |
|
Matériel |
Charge PTFE + sulfate de baryum (BaSO₄) |
— |
|
Conforme à la FDA |
Oui |
FDA 21 CFR 170.39, 177.1550 |
|
Certifié TA-Luft |
Oui |
Conformité à l'air pur |
|
Certifié BAM |
Disponible sur demande |
Service d'oxygène |
|
Approuvé DNV GL |
Oui |
Applications marines |
|
Taille (mm) |
Épaisseur (mm) |
Remarques |
|
1500 × 1500 |
1,0, 1,5, 2,0, 3,0 |
Formats de feuilles standards |
|
1500 × 1500 |
4.0 |
Disponible sur demande |
|
1200 × 1200 |
1,0, 1,5, 2,0, 3,0 |
Taille alternative |
|
2000 × 2000 |
0,75 – 3,2 |
Grande feuille disponible |
|
Tailles personnalisées |
Disponible sur demande |
Joints coupés disponibles |
Résine PTFE 100 % vierge - qualité constante, lot après lot
Renforcement au sulfate de baryum : dispersion uniforme pour des performances constantes
Conforme à la FDA – répond aux spécifications FDA 21 CFR 170.39 et 177.1550
Certifié TA-Luft : conformité en matière d'air pur pour les émissions fugitives
Approuvé BAM - service d'oxygène disponible sur demande
Approuvé DNV GL – applications marines et offshore
Traçabilité complète - certificats de matériaux sur demande
Délai : tailles standard en stock (24 à 48 heures) ; tailles personnalisées 7-10 jours
R : Disponible dans des qualités conformes à la FDA (FDA 21 CFR 170.39, 177.1550) pour les applications alimentaires et pharmaceutiques. Certifié TA-Luft pour le contrôle des émissions fugitives. Approuvé DNV GL pour les applications marines.
Quand NE PAS l’utiliser : Métaux alcalins fondus, fluor gazeux, HF anhydre ou acide sulfurique > 75 % à des températures supérieures à 65 °C.
R : Le PTFE chargé au sulfate de baryum offre la densité la plus élevée (2,9 à 3,0 g/cm³) parmi les qualités de PTFE chargées courantes, offrant une résistance mécanique et une résistance à l'écoulement à froid supérieures.
Il est particulièrement recommandé pour les applications nécessitant une intégrité structurelle élevée, telles que les équipements à charge élevée de boulons, les produits caustiques puissants et les produits chimiques toxiques.
Contrairement au PTFE chargé en silice qui n'est pas compatible avec l'acide fluorhydrique, le PTFE chargé en sulfate de baryum est recommandé pour le service HF jusqu'à 48 %. Les trois qualités, sulfate de baryum, silice et PTFE chargé de fibre de verre, offrent une résistance chimique de pH 0 à 14 et des options conformes à la FDA.
Pour les brides très piquées ou déformées, envisagez l'ePTFE (PTFE expansé) qui offre une conformabilité supérieure avec une résistance chimique similaire mais une résistance mécanique inférieure.
UN: Température: -180°C à +200°C service continu.
Pression: Jusqu'à 83 bar (1200 PSI), dépend de l'épaisseur et de la conception.
Chimique: pH 0-14, NON compatible avec les métaux alcalins fondus, le fluor gazeux, le HF anhydre ou l'acide sulfurique >75 % à des températures supérieures à 65°C.
Trois erreurs courantes :
Utilisation au-delà des limites de température : au-dessus de +260°C, la structure du PTFE se dégrade ; pour des températures plus élevées, utilisez des joints en graphite ou en métal
Serrage excessif : le sulfate de baryum PTFE nécessite un couple contrôlé ; une compression excessive peut endommager le joint ; suivre les spécifications de couple d'installation recommandées
Ignorer les limites de compatibilité chimique : vérifiez votre support spécifique par rapport aux limitations du matériau avant l'installation ; en cas de doute, contactez-nous pour vérification
