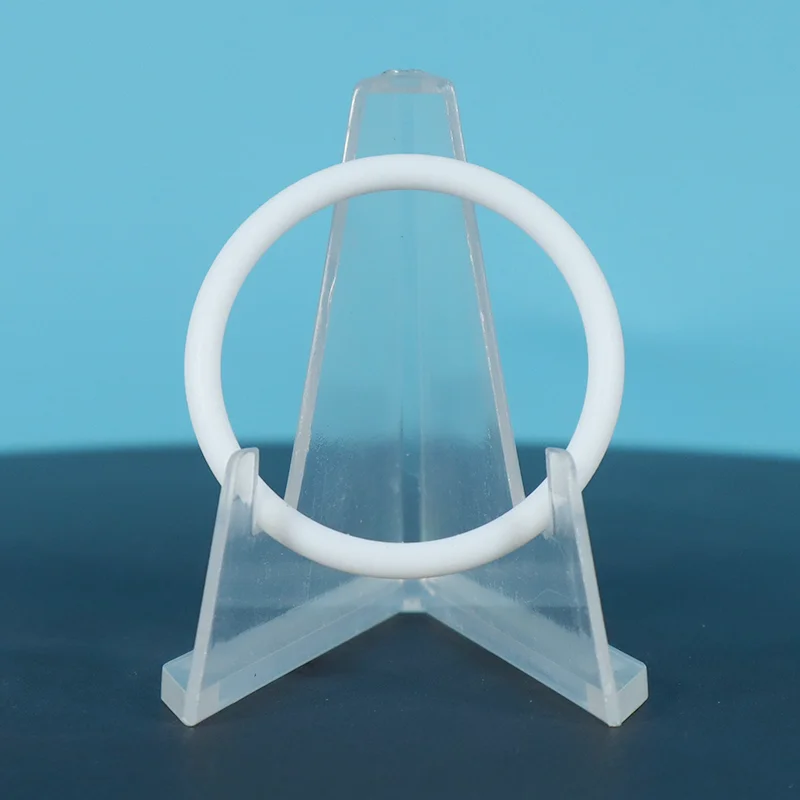

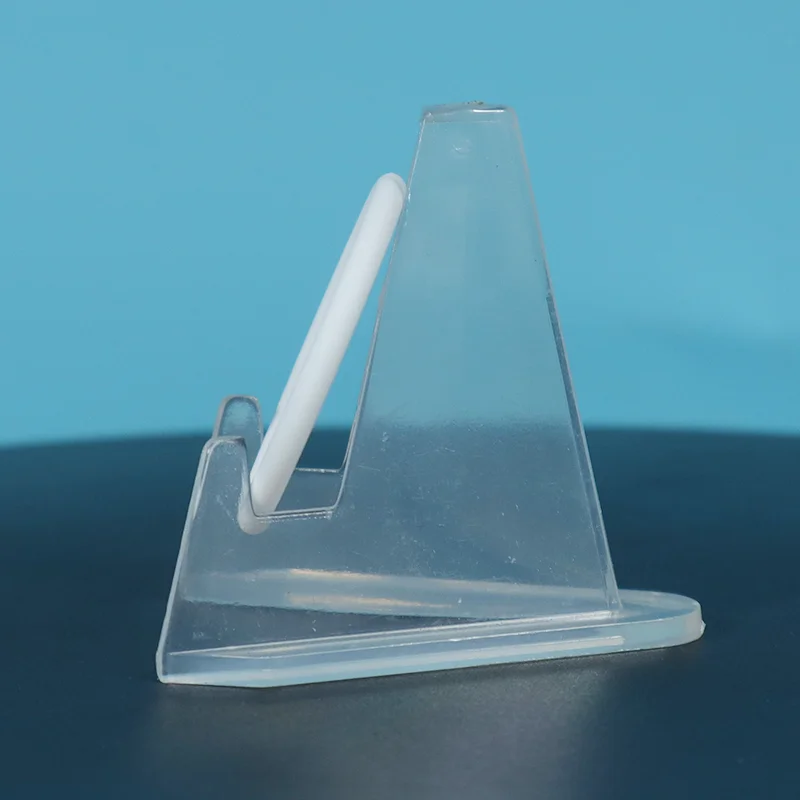

Joint torique en PTFE

Taifno est un fabricant et fournisseur professionnel de solutions d'étanchéité en PTFE. Nos joints toriques en PTFE présentent une résistance chimique universelle, la capacité de résister à des températures extrêmes et un coefficient de frottement ultra-faible. Adaptés aux industries chimique, pharmaceutique et agroalimentaire, ils sont conformes à la FDA et offrent des performances d’étanchéité fiables et durables.

envoyer une demande

Description du produit

Taifno est un fabricant chinois de joints toriques en PTFE ; nous proposons un usinage sur mesure et fournissons une large gamme de produits d’étanchéité en PTFE. Ces produits présentent une large plage de températures de fonctionnement, adaptées à une utilisation continue entre -180°C et +200°C, et offrent une durabilité exceptionnelle, vous aidant à économiser du temps et des coûts tout en minimisant les temps d'arrêt.

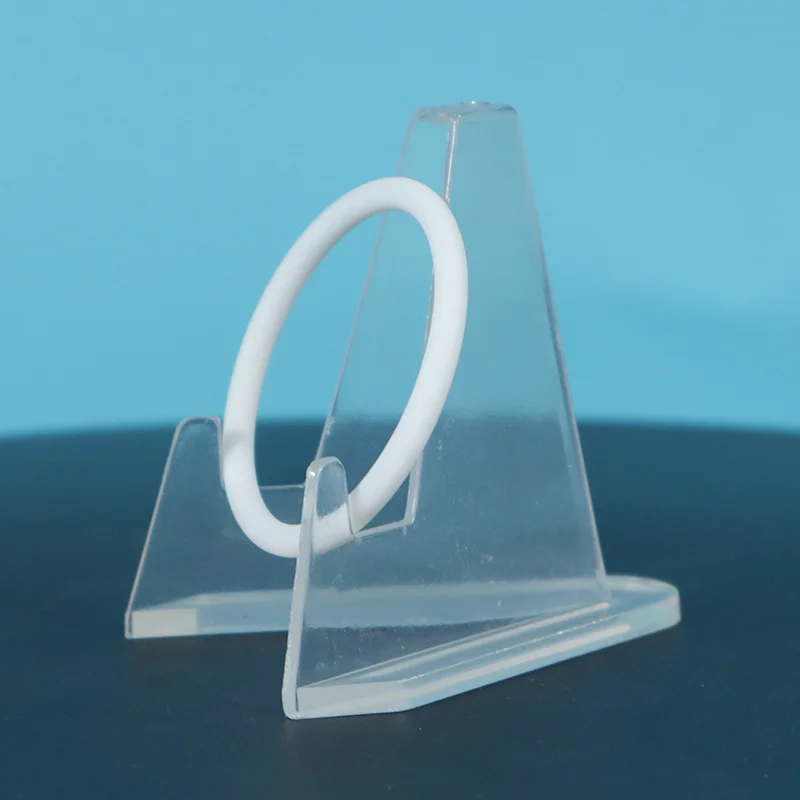

PTFE O-Ring

Qu'est-ce qu'un joint torique en PTFE ?

Le joint torique en PTFE est une bague d'étanchéité circulaire usinée avec précision à partir de résine PTFE, et non moulée comme du caoutchouc. Le PTFE offre le coefficient de frottement le plus bas de tous les matériaux solides (0,05-0,20), une résistance chimique universelle (pH 0-14) et un service continu de -180°C à +200°C.

Contrairement aux joints toriques en caoutchouc qui reposent sur l'élasticité, les joints toriques en PTFE assurent l'étanchéité par compression. Ils n'ont pas de mémoire élastique, une fois compressés, ils restent compressés. C'est pourquoi une conception correcte des rainures est essentielle.

Pourquoi choisir les joints toriques en PTFE ?

Problème de joint torique en caoutchouc	Comment le PTFE le résout
Gonflement dû aux produits chimiques	Chimiquement inerte — pas de gonflement, pas de dégradation
Durcissement au-dessus de +150°C	Gère +260°C en continu
Fragile en dessous de -40°C	Reste flexible jusqu'à -200°C
Rémanence de compression — déformation permanente	Pas de compression rémanente, mais flux froid
Dégradation de l'ozone et des UV	Insensible à l'ozone, aux UV et aux intempéries
Risque de contamination	Pur, conforme aux normes FDA/USP — aucun élément extractible

Guide de comparaison et de sélection

PTFE vs caoutchouc vs FEP encapsulé

Propriété	Joint torique en PTFE	Joint torique en caoutchouc	Encapsulé FEP
Température	-180°C à +200°C	-40°C à +150°C	-60°C à +260°C
Résistance chimique	★★★★★	★★☆☆☆	★★★★★
Mémoire élastique	Aucun — scelle par compression	Excellent	Excellent
Friction	Le plus bas	Modéré	Faible
Conforme à la FDA	✅ Oui	Limité	✅ Oui
Coût	$$	$	$$$
Idéal pour	Étanchéité statique dans les produits chimiques agressifs, températures extrêmes	Scellement à usage général	Etanchéité statique nécessitant résistance chimique + résilience

Guide de sélection rapide

Si votre service est...	Choisir...
Produits chimiques propres, applications FDA, basse pression	PTFE vierge
Médias abrasifs, boues, usure élevée	PTFE chargé de verre
Haute vitesse, dissipation thermique, antistatique	PTFE chargé de carbone ou de graphite
Médias collants, faible couple, pouvoir lubrifiant	PTFE rempli de MoS₂
Pression extrême, charge importante, usure importante	PTFE chargé de bronze
Besoin à la fois de résistance chimique et de mémoire élastique	Joint torique encapsulé FEP

Applications principales

Industrie	Application	Qualité recommandée
Traitement chimique	Pompes, vannes, réacteurs, brides — acides, solvants, produits caustiques	PTFE vierge ou rempli de verre
Pharmaceutique	Traitement stérile, bioréacteurs — FDA/USP requis	PTFE vierge (FDA/USP)
Nourriture et boissons	Équipement de remplissage, raccords sanitaires — requis par la FDA	PTFE vierge (approuvé par la FDA)
Pétrochimique	Joints de pipeline, sièges de soupapes — hydrocarbures, hautes pressions	Rempli de carbone ou de verre
Semi-conducteur	Distribution de produits chimiques de haute pureté, salle blanche	PTFE vierge de haute pureté
Service cryogénique	GNL, oxygène liquide — froid extrême	PTFE vierge

Applications du monde réel

Étude de cas 1 : Usine chimique – Durée de vie 3 fois plus longue

Défi : Une usine chimique manipulant de l'acide chlorhydrique à 100 °C remplaçait les joints toriques en caoutchouc tous les 2 à 3 mois en raison du gonflement et du durcissement, entraînant des problèmes de sécurité et des interruptions de production.

Solution : Remplacement des joints toriques en caoutchouc par des joints toriques en PTFE vierge. Conception correcte du presse-étoupe mise en œuvre selon les spécifications PTFE.

Résultat : les joints toriques en PTFE ont duré plus de 8 mois, 3 x plus longtemps que le caoutchouc. Zéro fuite. Aucun incident de sécurité. Intervalles d’entretien étendus de mois à saisons.

Étude de cas 2 : Fabricant de produits pharmaceutiques – Conformité FDA atteinte

Défi : Un fabricant pharmaceutique avait besoin de joints toriques pour son équipement de traitement stérile. Les joints toriques en caoutchouc n'ont pas réussi les tests de la FDA sur les produits extractibles pour les applications en contact avec des médicaments.

Solution : Fourni des joints toriques en PTFE vierge conformes à la FDA avec traçabilité complète des matériaux et documentation FDA.

Résultat : réussite des tests sur les extractibles. Conformité FDA atteinte. Les joints toriques résistent aux cycles répétés de stérilisation à la vapeur sans dégradation. Documentation complète fournie.

Étude de cas 3 : Transformation des aliments — Pas de contamination, pas de fuites

Défi : Une usine de transformation alimentaire rencontrait des problèmes de contamination dus à la dégradation des joints toriques en caoutchouc au contact des acides de fruits et des produits chimiques de nettoyage CIP.

Solution : remplacé par des joints toriques en PTFE conformes à la FDA.

Résultat : Contamination éliminée. Les joints toriques survivent aux cycles de nettoyage chimique CIP. Pas de lessivage, pas de dégradation. La disponibilité de la ligne de production s’est considérablement améliorée.

Remarque : Les résultats réels des cas varient selon les conditions d'application. Contactez-nous pour des recommandations spécifiques à une application.

Factory Factory Factory Factory

Spécifications techniques

Propriétés du matériau PTFE

Propriété	Valeur	Méthode d'essai
Densité	2,14-2,20 g/cm³	ASTM D792
Résistance à la traction	28-35 MPa	ASTM D638
Allongement à la rupture	250-350%	ASTM D638
Dureté	Rivage D 55-65 (~98 Rivage A)	ASTM D2240
Coefficient de friction	0,05-0,20	ASTM D1894
Absorption d'eau	<0,01%	ASTM D570
Température de service continu	-180°C à +200°C	ASTM D746
Rigidité diélectrique	15-50 kV/mm	ASTM D149

Capacités dimensionnelles

Paramètre	Capacité
Tailles standards	AS568A, JIS, BS, DIN — disponibles dans le commerce
Tailles personnalisées	N’importe quel diamètre – usiné selon des spécifications exactes
Diamètre de la section transversale	0,5 mm à 50 mm+
Diamètre intérieur	1mm à 2000mm+
Tolérance — Norme	±0,05 mm à ±0,10 mm
Tolérance — Précision	±0,02 mm (disponible sur demande)

Qualités disponibles

Grade	Idéal pour	Avantage clé	Limite chimique
PTFE vierge	Produits chimiques propres, applications FDA, service général	Résistance chimique universelle, coût le plus bas	Pas de mémoire élastique – statique uniquement
PTFE chargé de verre	Médias abrasifs, boues, usure élevée	Solidité, résistance à l'usure	Pas pour HF ou alcali fort
PTFE chargé de carbone	Haute vitesse, dissipation thermique, antistatique	Conductivité thermique, résistance au fluage	Pas pour les oxydants forts
PTFE rempli de graphite	Haute température, faible frottement	Lubrification, conductivité thermique	Pas pour les oxydants forts
PTFE rempli de MoS₂	Support collant, faible couple	Lubrification améliorée	Pas pour les acides oxydants
PTFE chargé de bronze	Pression extrême, charge lourde	Résistance mécanique la plus élevée, résistance à l'usure	Pas pour les acides ou l'eau salée

Assurance qualité

Matériau 100 % résine vierge : pas de rebroyage, pas de matériau recyclé. Qualité constante, lot après lot.

Traçabilité complète : chaque lot est traçable depuis la matière première jusqu'au joint torique fini. Certificats matériaux sur demande.

Usinage de précision : joints toriques usinés avec précision selon des tolérances serrées, non moulés.

Certifié ISO 9001 : processus de fabrication certifiés selon les systèmes de gestion de la qualité ISO.

Qualités conformes à la FDA disponibles - Le PTFE vierge répond aux exigences FDA 21 CFR 177.1550 et BfR.

USP Classe VI disponible – Qualités biocompatibles pour les applications pharmaceutiques et médicales.

Large gamme de tailles : tailles standard AS568A en stock ; tailles personnalisées fabriquées selon vos spécifications.

Test Test Test Test

FAQ

Q : Qu'est-ce que le joint torique en PTFE et quand dois-je l'utiliser ?

R : Une bague d'étanchéité à section ronde usinée avec précision à partir de PTFE. Utilisez-le lorsque les joints toriques en caoutchouc tombent en panne, dans des produits chimiques agressifs, des températures extrêmes, des applications alimentaires/pharmaceutiques nécessitant une pureté ou une exposition à l'ozone/aux UV.

Important : le PTFE n'a pas de mémoire élastique, il s'agit uniquement d'une étanchéité statique. Pas pour les arbres mobiles ou les applications dynamiques.

Si vous remplacez les joints toriques en caoutchouc tous les quelques mois, le PTFE vous fera économiser du temps, de l'argent et des temps d'arrêt.

Q : Combien coûte un joint torique en PTFE et combien de temps faut-il pour en obtenir un ?

R : Le coût dépend de la taille, de la qualité du matériau, de la quantité et de la tolérance.

Les tailles AS568 standard en stock commencent à X−X−Y (environ 2 à 3 joints toriques en caoutchouc équivalents). Tailles personnalisées citées par dessin.

Mais considérez ceci : le caoutchouc coûte peut-être moins cher au départ, mais s'il tombe en panne tous les 3 mois, un joint torique en PTFE qui dure 2 à 3 ans est rentabilisé la première année.

Délai de mise en œuvre:

Tailles standards : expédition sous 24 à 48 heures.

Tailles personnalisées : 5-7 jours. L'expédition par avion prend 5 à 10 jours ; par mer, 15-30 jours.

Q : Quelles sont les limites et les erreurs les plus courantes ?

UN: Température: -180°C à +200°C.

Pression: jusqu'à 400 bar (avec anneaux d'appui).

Limites chimiques :

PTFE vierge : pas pour les métaux alcalins fondus ou le fluor.

Rempli de verre : pas pour HF ou alcali fort.

Rempli de carbone : ne convient pas aux oxydants puissants.

Trois erreurs courantes :

(1) Serrage excessif : le PTFE se comprime de manière permanente, une pression excessive endommage le joint torique.

(2) Mauvaise conception de rainure : le PTFE nécessite des dimensions différentes de celles du caoutchouc. Utilisez nos spécifications.

(3) Dommages liés à l'installation : le PTFE a une mauvaise résistance à la déchirure ; évitez les entailles et les rayures. Chauffer à 200°F si un étirement est nécessaire.
