Ensemble d'emballage en PTFE

Choisissez Taifno pour des jeux de garnitures en PTFE de haute qualité ; nous sommes un fabricant chinois avec plus de 20 ans d'expérience dans l'industrie. Conçu spécifiquement pour les arbres dynamiques, ce produit compense automatiquement l'usure et se resserre, offrant une durée de vie de plusieurs années tout en résistant efficacement à la pression, aux mouvements et aux fluides chimiques.

envoyer une demande

Description du produit

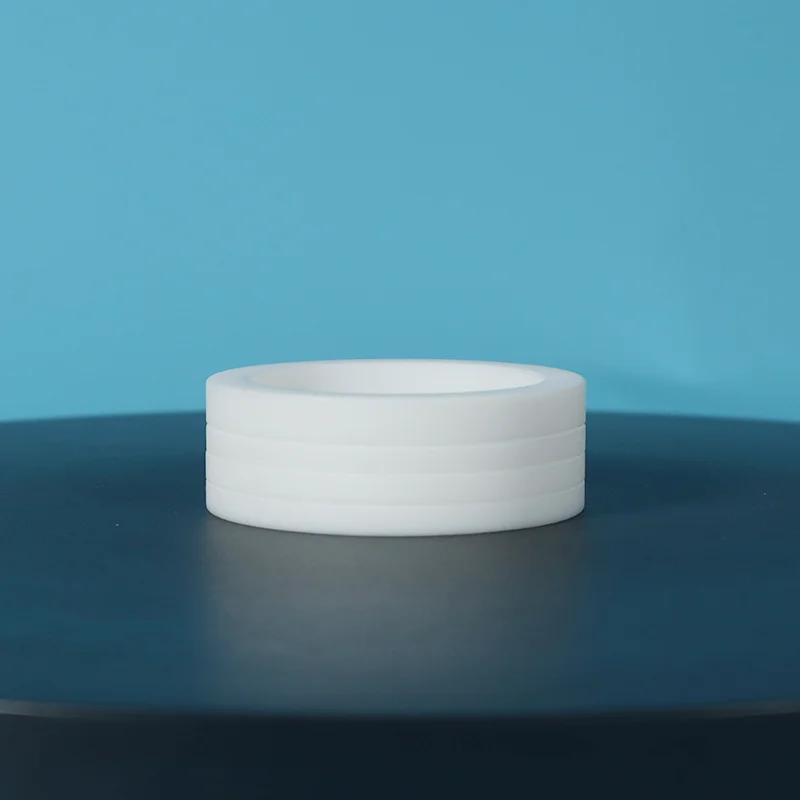

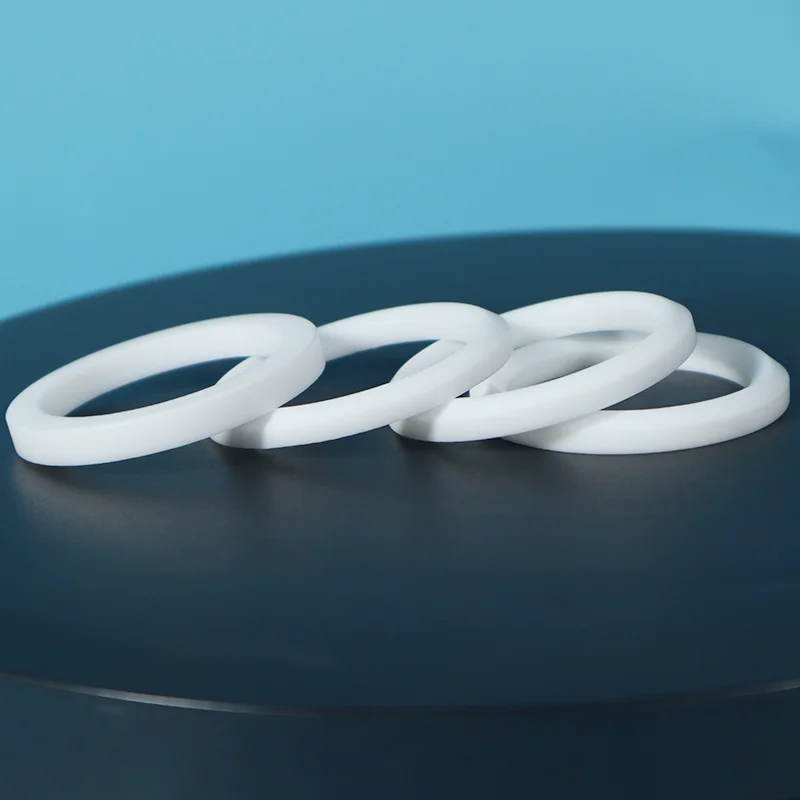

Le jeu de garnitures en PTFE fabriqué par Taifno se compose d'un ensemble de bagues d'étanchéité en PTFE, comprenant une bague d'adaptation supérieure, des bagues intermédiaires en forme de V et une bague d'adaptation inférieure, conçues pour être installées dans une boîte à garniture.

Il convient à une plage de températures de -180°C à +200°C, résiste à des pressions jusqu'à 500 bars, couvre une plage de pH de 0 à 14 et prend en charge des vitesses linéaires allant jusqu'à 5 m/s.

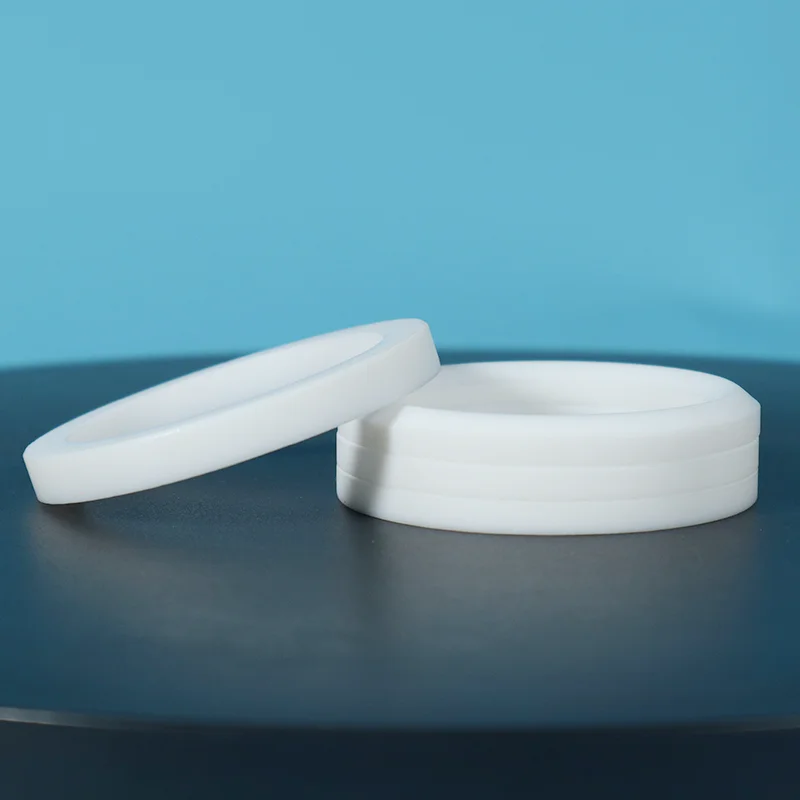

PTFE Packing Set

Pourquoi choisir un kit d'emballage en PTFE ?

Problème de joint torique	Pourquoi cela arrive	Comment le kit d'emballage le résout
Fuites sur les arbres en mouvement	Les joints toriques sont des joints statiques — conçus pour les rainures fixes et non pour le mouvement de l'arbre	Les anneaux en V sont dynamiques : les lèvres du joint se déplacent avec l'arbre
Ne peut pas être ajusté	Une fois installé, la force d’étanchéité est fixe	Resserrez l'écrou du presse-étoupe au fur et à mesure de l'usure - pas de démontage
Échec dans les produits chimiques	Le caoutchouc gonfle, durcit ou se dégrade	Le PTFE est chimiquement inerte – pH 0-14
Remplacé tous les quelques mois	Jeu de compression : le caoutchouc subit une déformation permanente	Le PTFE n’a pas de déformation rémanente à la compression – dure des années
Température limitée	Le caoutchouc durcit à froid et ramollit à la chaleur	-180°C à +200°C — cryogénique à stérilisation

Le problème du joint torique

Trois avantages fondamentaux

1. Force d'étanchéité réglable: Les joints toriques sont fixes — une fois installés, la force d’étanchéité ne peut pas être ajustée. Les jeux de garnitures en PTFE sont resserrables. Au fur et à mesure que la garniture s'use avec le temps, serrez simplement l'écrou du presse-étoupe pour restaurer les performances d'étanchéité. Pas besoin de démonter.

2. Étanchéité dynamique pour arbres mobiles: Les joints toriques sont des joints statiques : ils scellent dans une rainure fixe et échouent lorsque l'arbre bouge. Les anneaux en V en PTFE sont spécialement conçus pour les mouvements alternatifs et rotatifs lents : les lèvres du joint se déplacent avec l'arbre, maintenant le contact sous pression.

3. Étanchéité sous pression: La géométrie en forme de V est conçue pour être alimentée par la pression : à mesure que la pression du système augmente, elle force les lèvres d'étanchéité plus fermement contre la tige et le boîtier, améliorant automatiquement l'efficacité de l'étanchéité.

Avantage matériel

Propriété	Ensemble d'emballage en PTFE
Résistance chimique	pH 0-14 — pratiquement universel
Plage de température	-180°C à +200°C
Coefficient de friction	0,05-0,20 — le plus bas de tous les matériaux solides
Autolubrifiant	Oui — aucune lubrification externe requise
Qualités conformes à la FDA	Disponible sur demande
Ensemble de compression	Aucun — le PTFE ne durcit pas comme le caoutchouc

Comparaison : jeu de garnitures, joints toriques et joints composites

Fonctionnalité	Garniture à anneau en V en PTFE	Joint torique	Joint composite PTFE
Type d'étanchéité	Dynamique — conçu pour les arbres mobiles	Statique — rainure fixe uniquement	Dynamique – haute vitesse
Réglable?	✅ Oui – resserrable	❌ Non – corrigé	❌ Non – corrigé
Plage de température	-180°C à +200°C	Caoutchouc limité	-180°C à +200°C
Plage de pression	Jusqu'à 500 bars	Modéré	Jusqu'à 500 bars
Résistance chimique	★★★★★	★★☆☆☆	★★★★★
Tolérance de mouvement de l'arbre	Élevé – gère le désalignement	Mauvais – échoue sur les arbres en mouvement	Modéré – sensible à l’alignement
Durée de vie en service difficile	Années	Mois	Années
Coût (initial)	$$$	$	$$$
Coût (propriété totale)	Le plus bas	Le plus haut	Modéré
Application	Robuste, basse vitesse, conditions difficiles	Étanchéité statique uniquement	Haute vitesse, faible friction

Applications

Industries primaires

Industrie	Application
Traitement chimique	Tiges de vannes, pompes chimiques, réacteurs — acides, solvants, produits caustiques
Pétrole et gaz	Vannes de régulation, vannes à vanne, BOP — qualités NACE/API disponibles
Pharmaceutique	Traitement stérile, fabrication de médicaments — qualités FDA/USP disponibles
Nourriture et boissons	Vannes hygiéniques, équipements de remplissage — PTFE pur conforme FDA
Production d'électricité	Systèmes de vapeur haute température, joints de turbine
Semi-conducteur	Distribution de produits chimiques de haute pureté, équipement de salle blanche
Industriel général	Presses hydrauliques, presses à injecter, compresseurs, mélangeurs, agitateurs

Équipement typique

Vannes de régulation et d'isolement

Robinets-vannes, robinets à tournant sphérique, robinets à soupape

Pompes alternatives

Pompes centrifuges (rotation lente)

Vérins et actionneurs hydrauliques

Compresseurs

Mélangeurs et agitateurs

Presses à forger, machines de moulage par injection

Factory Factory Factory Factory

Applications du monde réel

Étude de cas 1 : Garniture de tige de vanne d'usine chimique

Défi : Une usine chimique manipulant de l'acide agressif à 150 °C a remplacé les joints toriques des tiges des vannes de régulation tous les 2 à 3 mois, ce qui a entraîné des temps d'arrêt coûteux et des problèmes de sécurité.

Solution : Jeu de garnitures à anneau en V en PTFE avec qualité remplie de carbone. Installé avec les spécifications de couple recommandées.

Résultat : Zéro fuite pendant 18 mois. Garniture resserrée deux fois lors d'une maintenance programmée. Réduction de 80 % des coûts de maintenance et des temps d’arrêt.

Étude de cas 2 : Garniture de pompe à lisier

Défi : Une pompe à boue manipulant des produits abrasifs usait la garniture standard toutes les 4 à 6 semaines, nécessitant de fréquentes interruptions de production.

Solution : Jeu de garnitures en PTFE rempli de verre avec anneaux anti-extrusion.

Résultat : l'ensemble de conditionnement a duré 8 mois, soit 8 fois plus longtemps que la solution précédente. Intervalles de maintenance prolongés. La disponibilité de la production s’est considérablement améliorée.

Étude de cas 3 : Conformité aux émissions fugitives

Défi : Une installation de traitement du gaz naturel devait répondre aux normes d'émissions fugitives ISO 15848 sur les vannes de régulation critiques.

Solution : jeu de garnitures à faibles émissions à base de PTFE avec kit de lubrification exclusif, testé selon la norme ISO 15848.

Résultat : Conformité en matière d'émissions réussie. Taux de fuite bien inférieurs aux limites autorisées. Performance à long terme vérifiée grâce à une surveillance continue.

Remarque : Les résultats réels des cas varient selon les conditions d'application. Contactez-nous pour des recommandations spécifiques à une application.

Spécifications techniques

Paramètre	Valeur
Plage de température	-180°C à +200°C (PTFE), jusqu'à +315°C (grades modifiés)
Pression de fonctionnement	Jusqu'à 500 bar (50 MPa) — dépend de la conception et des bagues d'appui
Vitesse maximale	< 5 m/s (alternatif)
Plage de pH	0-14 (à l'exclusion des métaux alcalins fondus et des composés fluorés)
Options matérielles	PTFE vierge, chargé de carbone, chargé de verre, chargé de MoS₂
Normes	API 6A, NACE, NORSOK M-710 (disponible)
Plage de diamètre	Personnalisé : 3 mm à 1000 mm+

Options de qualité des matériaux

Grade	Idéal pour	Limite
PTFE vierge	Produits chimiques propres, applications FDA, service général — friction la plus faible	Résistance à l’usure inférieure – pas pour les abrasifs
PTFE chargé de carbone	Vitesse élevée, dissipation thermique, faible friction — là où la chaleur s'accumule	Pas pour les oxydants forts
PTFE chargé de verre	Fluides abrasifs, charge élevée, résistance à l'usure — là où des particules sont présentes	Peut rayer les arbres souples – utiliser un arbre ou un manchon trempé
PTFE rempli de MoS₂	Média collant, faible couple, pouvoir lubrifiant amélioré — là où le média colle	Pas pour les acides oxydants

Assurance qualité

Matériau 100 % PTFE vierge – pas de rebroyage, pas de matériau recyclé. Qualité constante, lot après lot.

Traçabilité complète : chaque lot est traçable, de la matière première au produit fini. Certificats matériaux disponibles sur demande.

Moulage de précision : chaque bague d'étanchéité est moulée avec précision ou usinée selon des tolérances serrées.

Guide d'installation - Instructions d'installation détaillées et spécifications de couple avec chaque commande.

Système qualité ISO : les processus de fabrication suivent les normes de qualité internationales.

Qualités FDA disponibles – qualités conformes à la FDA et USP classe VI pour les applications alimentaires et pharmaceutiques.

Test Test Test Test

FAQ

Q : Qu'est-ce qu'un jeu de garnitures en PTFE et comment fonctionne-t-il ?

R : Il s'agit d'une pile d'anneaux en PTFE, d'un adaptateur supérieur, d'anneaux centraux en forme de V et d'un adaptateur inférieur, installés dans une boîte à garniture.

Lorsque l'écrou du presse-étoupe est serré, les anneaux en V se dilatent radialement contre l'arbre et le boîtier. La pression du système dynamise davantage les lèvres d'étanchéité, ce qui permet une étanchéité plus serrée à mesure que la pression augmente. Auto-énergisant. Resserrable au fur et à mesure de l'usure.

Q : Ensemble de garniture ou joint torique, quand dois-je changer ?

R : Commutez lorsque les joints toriques continuent de tomber en panne, sur des arbres en mouvement, sous des fluctuations de pression ou dans des produits chimiques agressifs.

Les joints toriques sont statiques, ils assurent l'étanchéité dans des rainures fixes. Les jeux de garnitures sont dynamiques, réglables, resserrables et conçus pour les pièces mobiles.

Comparaison des coûts : les joints toriques coûtent moins cher au départ. Mais si vous les remplacez tous les 3 mois, un jeu de garnitures qui dure 3 à 5 ans vous permet d'économiser une grande quantité de dollars américains en pièces, en main d'œuvre et en temps d'arrêt.

Q : Quelles sont les limites et l’erreur d’installation la plus courante ?

UN: Température: -180°C à +200°C (jusqu'à +315°C modifié).

Pression: jusqu'à 500 bars. Vitesse : < 5 m/s.

Erreur la plus courante: serrage excessif du presse-étoupe. Le PTFE est mou, une compression excessive provoque un écoulement à froid, déforme les anneaux et crée des fuites au lieu d'une étanchéité. Utilisez une clé dynamométrique. Serrez par incréments.

Suivez notre guide d'installation, inclus avec chaque commande.
