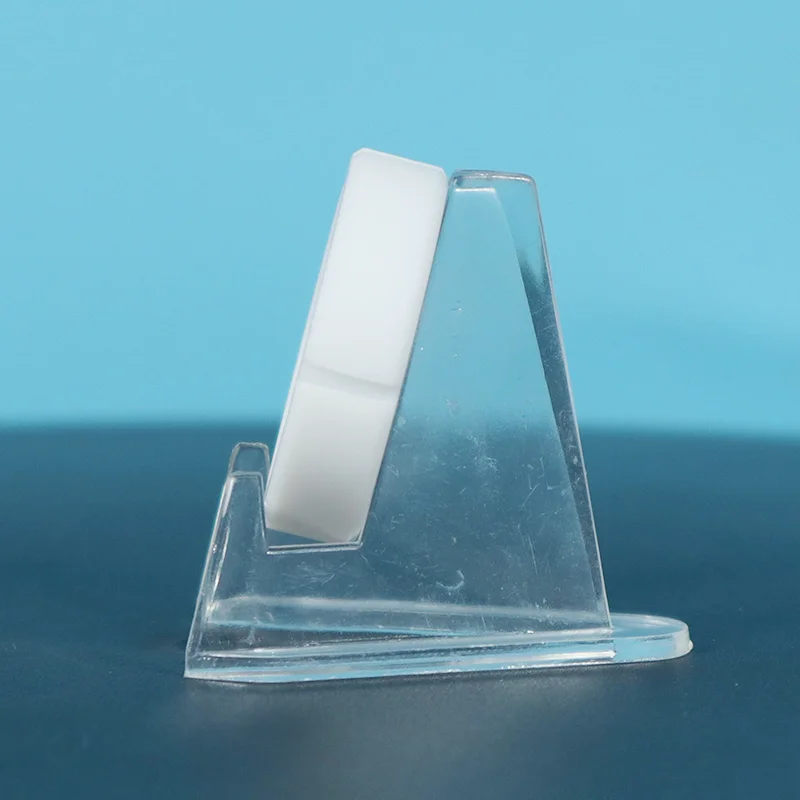

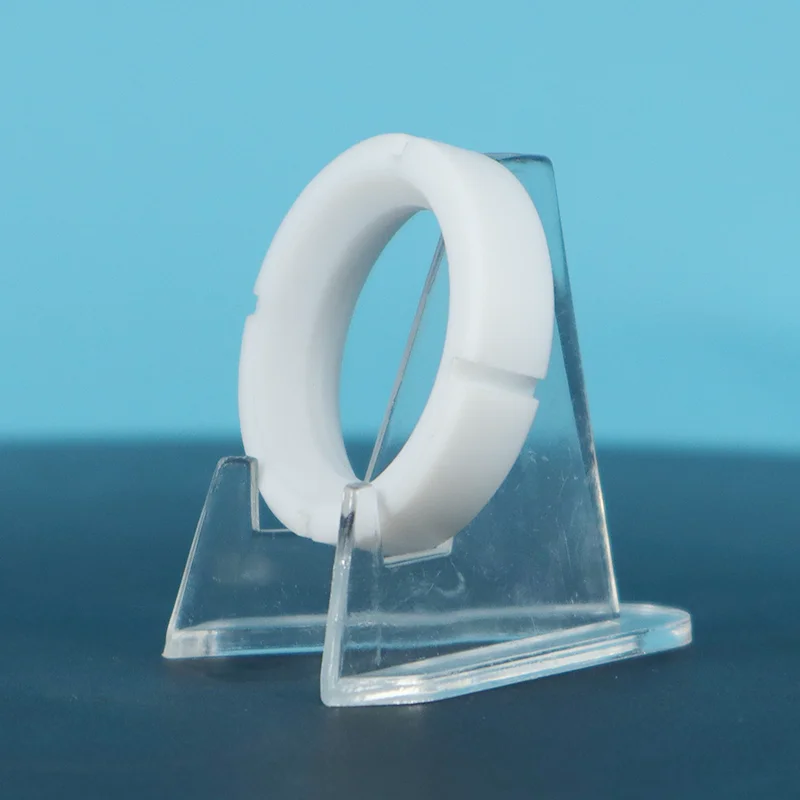

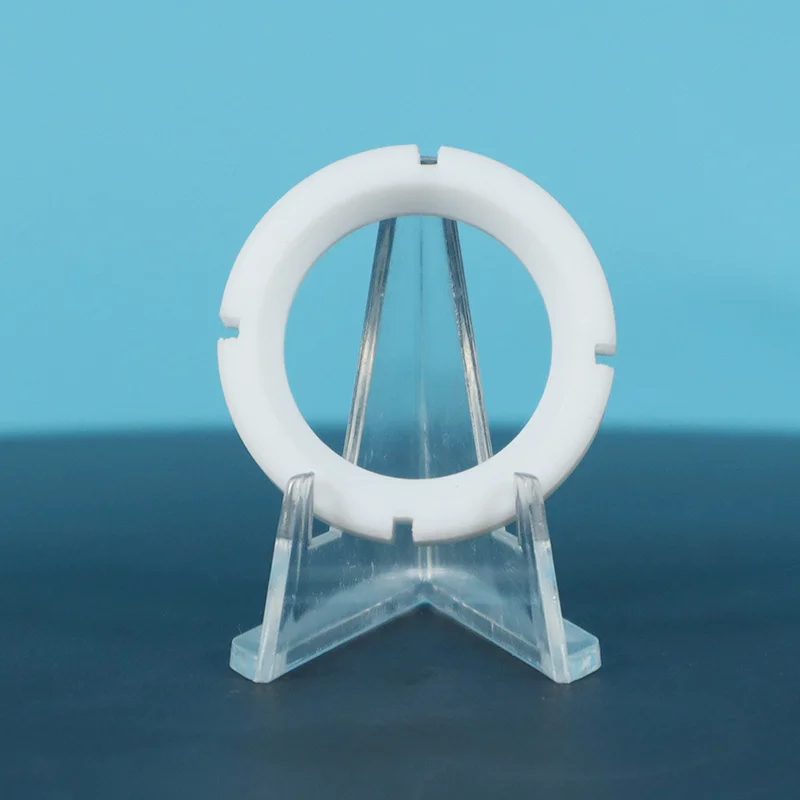

Siège de valve vierge en PTFE

Les sièges de vannes en PTFE vierge sont adaptés à une plage de températures de -180°C à +200°C, résistent à des pressions jusqu'à 414 bars et sont compatibles avec une plage de pH de 0 à 14 ; dans les applications de services chimiques, leur durée de vie est trois à cinq fois supérieure à celle des composants en caoutchouc ou en EPDM. Taifno propose des solutions personnalisées et des échantillons gratuits ; veuillez nous contacter pour un devis et une assistance technique.

Pourquoi choisir des sièges de valve Virgin PTFE ?

Le problème du matériau du siège

Si vous utilisez actuellement des sièges de vanne en caoutchouc, en EPDM ou en métal, vous pourriez rencontrer un ou plusieurs de ces problèmes :

Trois avantages fondamentaux

1. Résistance chimique universelle: Le PTFE est chimiquement inerte vis-à-vis de pratiquement tous les acides, bases, solvants et hydrocarbures. Il résout les problèmes d’étanchéité dans les industries chimiques, pétrolières, pharmaceutiques et alimentaires que d’autres matériaux ne peuvent pas résoudre. Un matériau de siège pour presque tous les médias.

2. Arrêt étanche aux bulles: Les sièges souples en PTFE offrent une fermeture de classe VI (étanche aux bulles), la classe de fuite la plus étanche possible. Les sièges métalliques ne peuvent pas y parvenir. Le caoutchouc peut, mais le caoutchouc échoue dans les milieux agressifs. Le PTFE vous offre zéro fuite sans les limitations chimiques.

3. Friction la plus faible: Le PTFE possède le coefficient de frottement le plus faible parmi les matériaux solides (0,05-0,20), garantissant un fonctionnement fluide de la vanne, de faibles exigences de couple et une usure réduite de l'actionneur. Pas de collage. Pas d'irritation. Aucune accumulation de médias.

Comparaison : PTFE et autres matériaux de siège

Comparaison des coûts et des performances

Comparaison des performances

Guide de sélection rapide

Applications

Industries primaires

Équipement typique

Vannes à boisseau sphérique flottantes et à tourillon

Vannes papillon

Robinets-vannes et robinets à soupape

Vannes à boisseau

Vannes de régulation

Clapets anti-retour

Applications du monde réel

Étude de cas 1 : Problème de perméation résolu par le PTFE modifié TFM™

Défi : Le client d'un fabricant de vannes à bille utilisait des sièges de vanne en PTFE qui n'offraient pas une résistance suffisante à la déformation, à l'usure et à la perméation. Le PTFE avait également tendance à gonfler et à se contracter, ce qui rendait l'étanchéité imparfaite.

Solution : Changement du matériau du siège de soupape en PTFE modifié TFM™, avec une résistance à la déformation bien plus grande et un taux de perméation plus faible. Le matériau a également fourni une finition de surface plus lisse, réduisant la friction et améliorant l'étanchéité entre la bille et le siège.

Résultat : Le nouveau siège offrait une meilleure résistance à la perméation, une stabilité dimensionnelle améliorée et une intégrité structurelle améliorée. Le fabricant produit désormais des sièges de soupape dans des tailles allant de ¾ à 54 pouces, avec des applications dans les industries de transformation chimique, de l'éthanol, du pétrole et du gaz, des chemins de fer, du papier et de l'alimentation.

Conclusion : un changement de matériau a résolu trois problèmes : la perméation, la déformation et la friction. Aucun autre remplacement n'est nécessaire.

Étude de cas 2 : Durée de vie du siège en PTFE doublée

Défi : Un fabricant de concentrés de boissons a été confronté à une défaillance des joints d'étanchéité de ses vannes papillon en raison de produits chimiques aromatisants agressifs à des températures inférieures à 50 °C et à une pression inférieure à 5 bars. Le joint OEM FPM gonflait, se plissait et se décollait sous l’effet d’une attaque chimique.

Solution : Remplacement du FPM par un siège à base de PTFE.

Résultat : Le nouveau siège à base de PTFE a duré 3 mois, par rapport au siège FPM d'origine qui a duré 1,5 mois. Durée de vie doublée. Réduction des temps d'arrêt pour maintenance de 50 %.

Conclusion : mise à niveau matérielle simple. Durée de vie 2 fois plus longue. La moitié du temps d'arrêt.

Étude de cas 3 : PTFE chargé de verre — durée de vie 8 fois plus longue

Défi : Une exploitation minière remplaçait les sièges de vannes toutes les 4 à 6 semaines sur les vannes à lisier manipulant des particules de minerai abrasives. Les sièges en PTFE vierge s'usaient rapidement, provoquant de fréquentes interruptions de production.

Solution : Mise à niveau vers des sièges en PTFE chargé de verre avec une résistance à l'usure et une solidité améliorées.

Résultat : les sièges ont duré 8 mois, 8 fois plus longtemps que le PTFE vierge. La disponibilité de la production s’est considérablement améliorée. Intervalles de maintenance étendus de semaines à mois.

Conclusion : un changement. Durée de vie 8 fois plus longue. Réduction de 80 % des temps d'arrêt.

Remarque : Les résultats réels des cas varient selon les conditions d'application. Contactez-nous pour des recommandations spécifiques à une application.

Spécifications techniques

Qualités disponibles

Assurance qualité

Matériau 100 % résine vierge : pas de rebroyage, pas de matériau recyclé. Qualité constante, lot après lot.

Traçabilité complète : chaque lot est traçable, de la matière première au produit fini. Certificats matériaux disponibles sur demande.

Usinage de précision : sièges usinés avec précision selon des tolérances serrées (précision de ± 0,1 mm) à l'aide de tours CNC.

Certifié ISO 9001 : processus de fabrication certifiés selon les systèmes de gestion de la qualité ISO.

Qualités conformes à la FDA disponibles – Les qualités de PTFE vierges répondent aux exigences FDA 21 CFR 177.1550.

Assistance à la conception personnalisée : assistance technique pour optimiser la géométrie du siège pour la conception spécifique de votre vanne.

FAQ

Q : Qu'est-ce qu'un siège de valve Virgin PTFE et comment puis-je savoir si le mien doit être remplacé ?

R : Le composant d'étanchéité où la bille, le disque ou le bouchon rencontre le corps de la vanne. Le PTFE offre une résistance chimique universelle, un faible frottement et une fermeture étanche aux bulles de classe VI.

Remplacez-le lorsque vous constatez : une fuite à travers la vanne fermée, un couple de fonctionnement supérieur à la normale, une usure ou des rayures visibles, ou après un service prolongé dans des conditions exigeantes.

Si vous n'êtes pas sûr, envoyez-nous une photo et les spécifications de votre valve, nous vous aiderons à diagnostiquer.

Q : PTFE vierge ou PTFE chargé, quelle qualité convient à ma vanne ?

R : Trois questions à vous poser :

Votre support est-il propre ou abrasif ? Propre → PTFE vierge. Abrasif → Rempli de verre.

La température est-elle élevée ou avez-vous besoin d’une dissipation thermique ? → Rempli de carbone.

La perméation est-elle un problème ou avez-vous besoin d’une durée de vie plus longue ? → TFM™ modifié.

Règle rapide : PTFE vierge pour la pureté et la conformité FDA. Rempli de PTFE pour plus de solidité, de résistance à l'usure et de longue durée de vie.

Envoyez-nous votre fluide, température, pression, nous vous recommandons le bon grade en une seule réponse.

Q : Quelles sont les limites et l’erreur la plus courante ?

UN: Température: -180°C à +200°C.

Pression: jusqu'à 414 bar, varie selon le grade et la conception.

Limites chimiques:

Rempli de verre : pas pour HF ou alcali fort

Rempli de carbone : pas pour les oxydants puissants

Virgin PTFE & TFM™ : Ne convient pas aux métaux alcalins fondus ni au fluor gazeux

Erreur la plus courante : Surcompression. Le PTFE nécessite une force d'assise précise. Une compression trop importante endommage le siège ; trop peu provoque des fuites.
